在钢结构设计中，我们往往将大量精力集中在构件的强度计算和平面内的整体稳定验算上。然而，从国内外众多钢结构失稳的事故案例来看，钢柱的破坏往往并非发生在强度不足或计算长度较小的平面内，而是发生在看似“不起眼”的平面外。
平面外失稳具有脆性特征，突发性强，危害极大。因此，如何科学、经济地布置钢柱平面外支撑，是保证结构安全的关键。
在进行支撑布置前，首先需要明确钢柱的“平面内”与“平面外”概念。
对于排架结构或框架结构而言，平面内通常指与刚架（或框架）一致的平面，即承受主要水平荷载（如风荷载、地震作用）的方向。在此平面内，柱与梁（或基础）刚接或铰接，依靠构件自身的抗弯刚度来抵抗侧移
而平面外则是指垂直于刚架平面的方向。在这个方向上，柱的刚度通常仅依靠柱自身的弱轴惯性矩。由于钢截面（尤其是工字形截面）的弱轴回转半径远小于强轴，若缺乏有效的侧向支撑，钢柱在平面外的稳定承载力可能仅为平面内的几十分之一。
因此，平面外支撑的本质，是通过设置侧向约束点，将钢柱在弱轴方向的计算长度进行有效分割，从而将其稳定承载力提升至与强度承载力相匹配的水平。
支撑体系不是简单的“摆在那”，其自身的刚度必须满足规范要求。如果支撑刚度不足，当柱发生屈曲趋势时，支撑本身先发生变形或破坏，那么支撑就形同虚设。

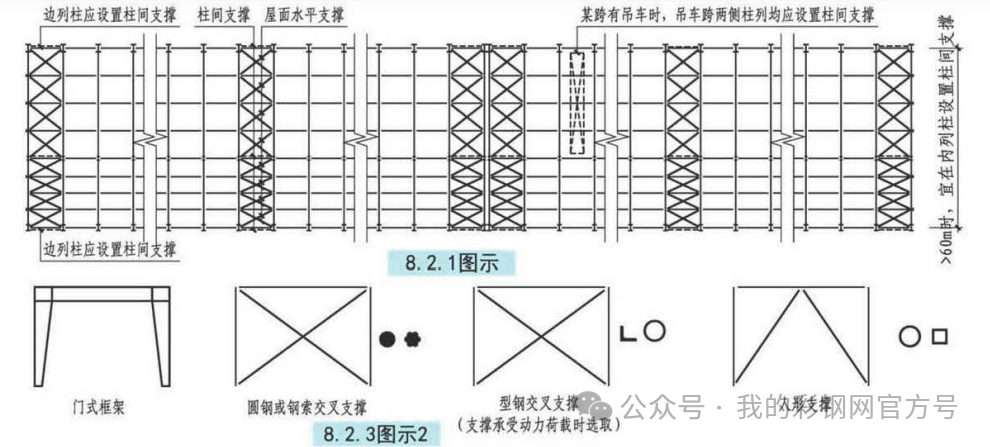

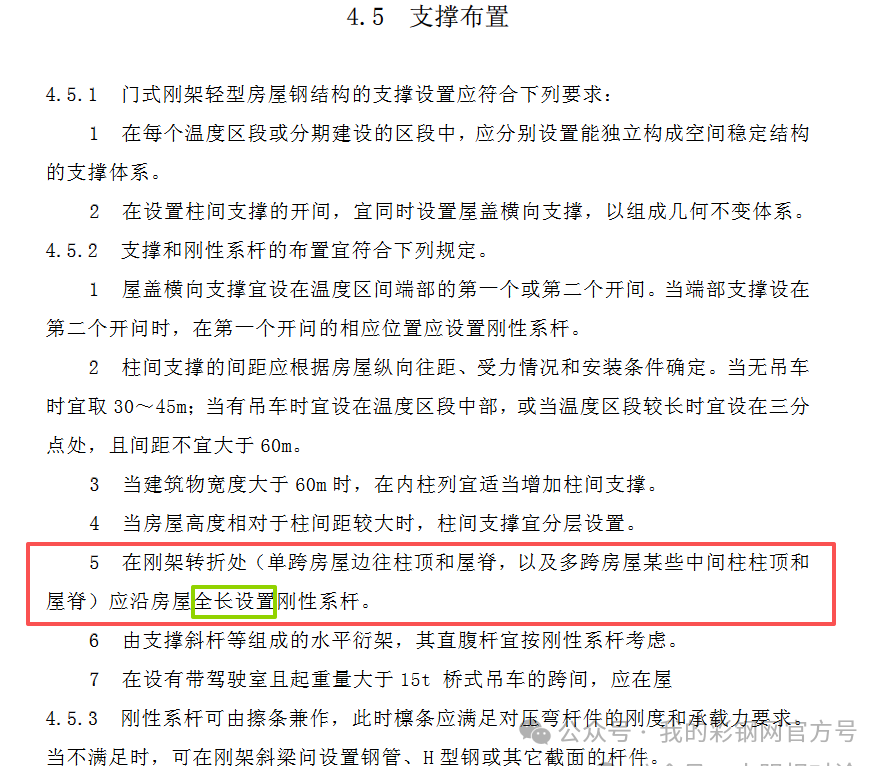

根据《钢结构设计标准》（GB 50017），支撑可分为“强支撑”和“弱支撑”。
强支撑框架：当支撑结构的侧移刚度（抗侧移刚度）满足特定公式要求时，在设计中可以认为柱的平面外计算长度系数取1.0，即支撑点为不动铰支点。 弱支撑框架：若支撑刚度不足，则需要考虑支撑与柱的共同工作，计算长度系数需根据刚度比进行折减，这往往会导致计算长度增大，稳定应力急剧上升。
工程实践原则：在关键受力部位（如吊车梁上翼缘处、大跨度屋架支座处），必须确保支撑具有足够的刚度。支撑杆件的长细比应严格控制（通常受压支撑长细比限值远严于受拉支撑），连接节点板必须具有足够的强度和面外刚度，避免“节点先于杆件破坏”。
并不是所有位置的钢柱都需要密集的平面外支撑。支撑布置的经济性体现在对“临界长度”的把握上。
根据柱的轴压比和截面特性，存在一个不需要设置中间支撑的最大长度。当柱的实际平面外长度超过该临界值时，其稳定承载力将低于强度承载力，此时必须增设支撑。
具体布置时应遵循：
1. 等间距原则：对于高度较大的阶形柱或等截面柱，中间支撑宜沿高度均匀布置，使各段柱的计算长度接近相等，从而实现材料性能的均衡利用。
2. 荷载集中点必设：在柱身有较大集中力作用点（如吊车梁牛腿、工艺设备平台梁支座）处，必须设置平面外支撑。因为这些荷载不仅产生局部压力，还会在柱中产生附加弯矩，该截面往往是失稳的起始点。
3. 变截面处加强：对于变截面柱（如门式刚架的楔形柱），截面模量较小的部位对平面外失稳更为敏感，应在截面突变处或高度方向约1/3处增设支撑。
平面外支撑不是一个孤立的杆件，而是一个完整的传力体系。常见的误区是仅在柱腹板上焊接一块斜板，却忽略了该支撑力如何传递至基础或主体结构。

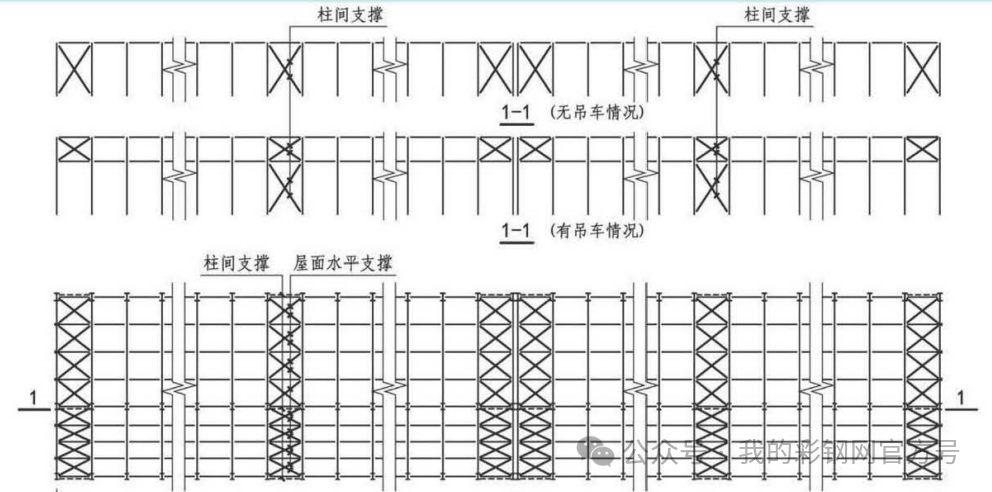

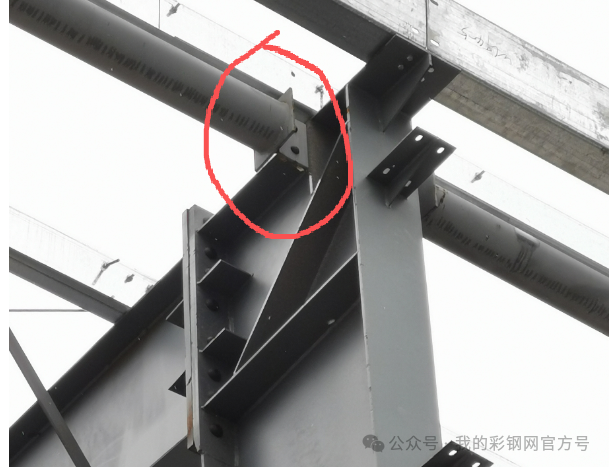

在轻型钢结构（如门式刚架）中，隅撑是常用的平面外支撑形式。其设计需遵循“成对设置”原则：隅撑必须对称布置在工字形柱的腹板两侧，分别连接至屋面檩条或墙梁。其作用机理是将柱翼缘可能发生的平面外屈曲约束力，转化为檩条（或墙梁）的轴向力，再通过系杆传递给整体的柱间支撑。

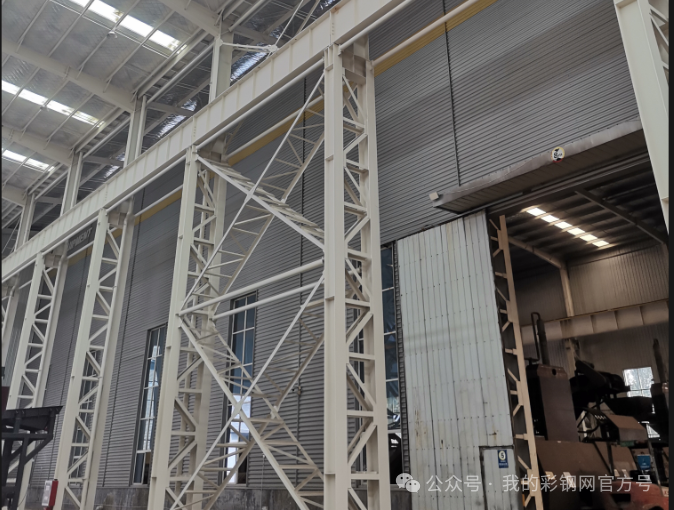

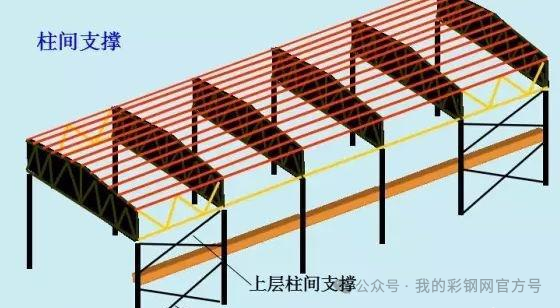

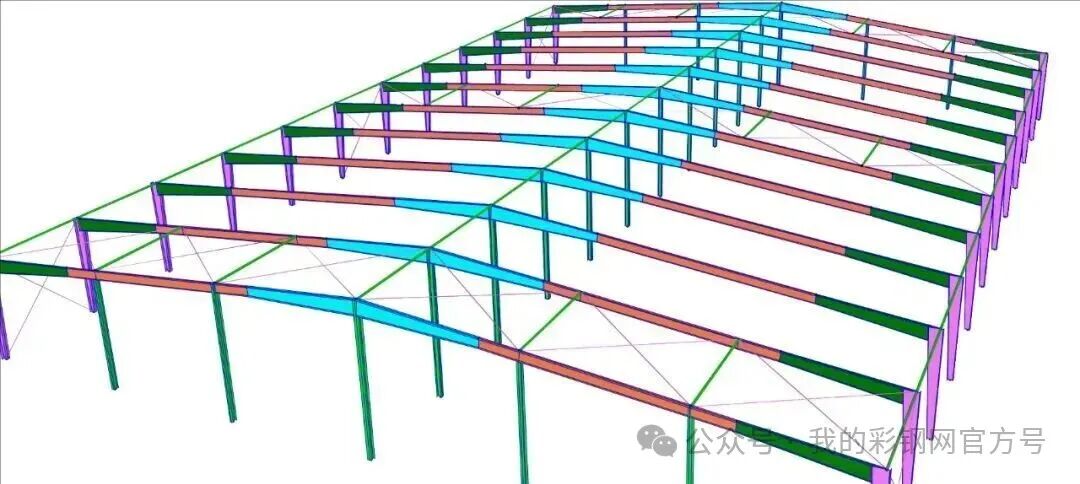

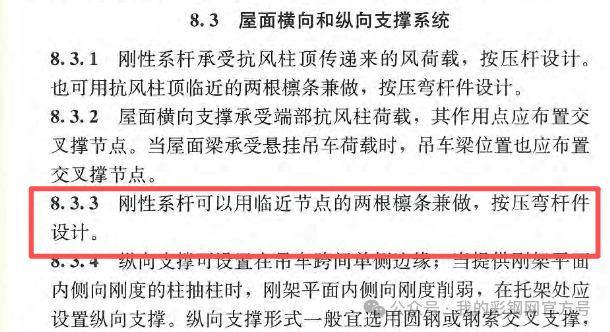

因此，完整的平面外支撑链为：钢柱翼缘 → 隅撑（成对）→ 檩条/墙梁（作为压杆或拉杆）→ 系杆 →刚性柱间支撑→ 基础。其中任何一环缺失，都会导致支撑体系失效。设计时必须确保这一链条的连续性与几何不变性。
这是一个极易被忽视但至关重要的问题。许多钢结构事故发生在施工期间，而非使用阶段。

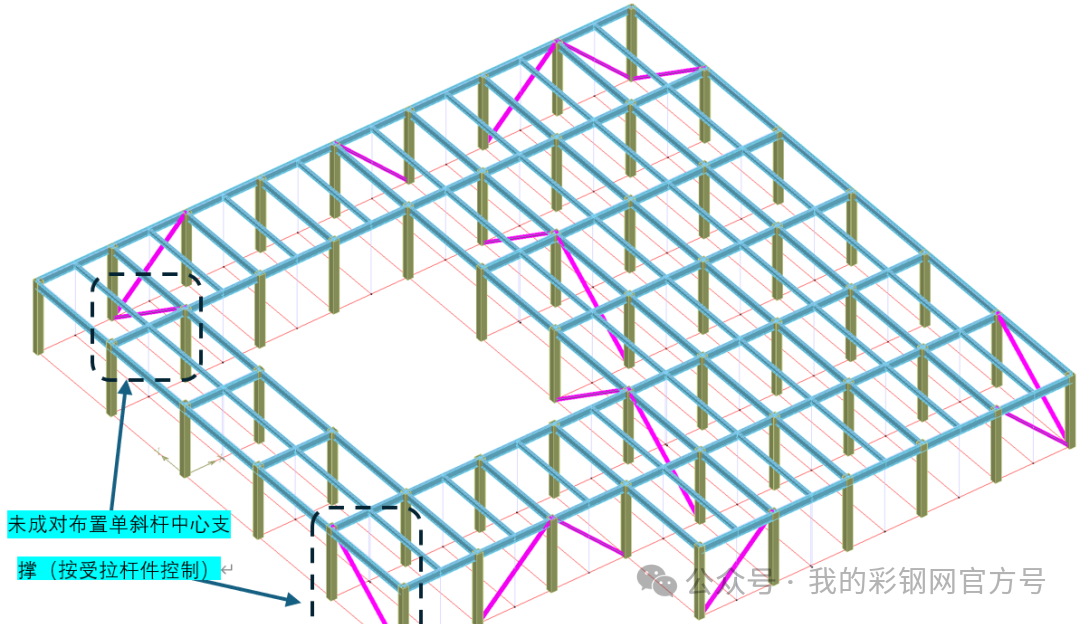

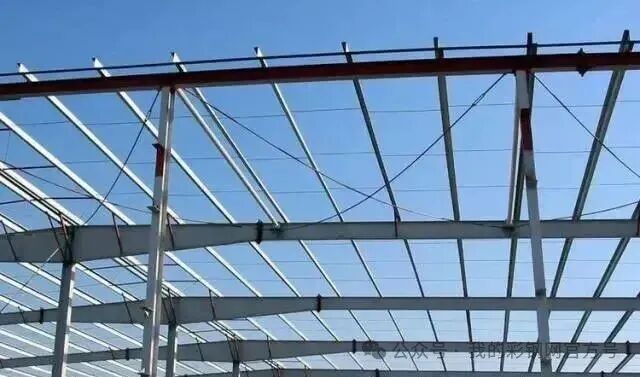

在施工过程中，屋面板、围护墙体和永久支撑往往尚未安装到位。此时，钢柱处于孤立状态，其平面外计算长度等于从基础顶面到柱顶的自由长度。对于高度较大的钢柱，在这个阶段的平面外稳定承载力可能远低于自重加风荷载产生的压力。
原则要求：
1. 吊装后立即固定：钢柱吊装就位后，必须立即设置缆风绳（临时钢丝绳）进行稳固，待安装完第一道永久性系杆或柱间支撑后，方可拆除。
2. 优先安装支撑：在结构安装顺序上，应优先安装柱间支撑和屋面水平支撑，形成稳定的空间单元后，再向两侧扩展安装。
3. 不允许“裸柱”过夜：对于高度较大或风荷载较大的地区，严禁在未设置任何平面外约束的情况下，让单根钢柱长时间处于自由站立状态。
结语
总结而言，优秀的平面外支撑设计应做到：界定清晰（区分强弱轴）、刚度匹配（强支撑原则）、点位精准（控制计算长度）、体系闭环（力流贯通）、兼顾全过程（重视施工）。 只有将这些原则融会贯通，才能真正实现钢结构“强柱弱梁、强节点弱构件、强平面外弱平面内”的延性设计理念，确保结构在风、地震及偶然荷载作用下，具备足够的安全冗余度。
