在钢结构工程中，我们常常会看到这样一个现象：大跨度钢梁在出厂时并非完全平直，而是带有一定的向上拱度。这种预先设置的拱度，专业术语称为“起拱”（Camber）。起拱的目的，是为了抵消钢梁在自重和外部荷载作用下产生的下挠变形，确保结构在使用阶段的形态美观、功能正常。 那么，钢梁究竟多长才需要考虑起拱？起拱与钢梁截面高度又有怎样的关系？这两个问题困扰着不少刚入行的结构工程师和施工技术人员。
关于钢梁起拱的长度标准，现行规范并没有“一刀切”的统一规定，而是根据不同的结构类型和使用场景给出了差异化的要求。
1. 门式刚架结构的规定 对于门式刚架结构，《门式刚架轻型房屋钢结构技术规程》明确指出：跨度大于30米的斜梁才需要起拱。这一规定考虑了门式刚架斜梁的受力特点——当跨度超过30米时，自重产生的挠度已较为显著，有必要通过起拱来改善外观和使用条件。
2. 起拱要求 对于桁架结构，规范给出了更为具体的跨度门槛。《钢结构设计标准》GB50017的条文说明中提到：跨度L≥15m的三角形屋架和L≥24m的梯形或平行弦桁架，其起拱度可取为L/500。这一规定基于长期工程经验的积累，体现了不同桁架形式对变形的敏感程度差异。
3. 施工规范中的4米说法 在实际施工中，常有人提及“梁跨度大于4米时应按1/500起拱”的说法。这一规定源自混凝土结构施工规范，主要针对模板支撑体系设置预拱度，并非钢结构设计的直接依据。钢结构构件的起拱是在加工制作阶段完成的，与混凝土结构的模板起拱属于不同层面的概念，不可混淆。
4. 吊车梁的起拱要求 对于吊车梁和吊车桁架，当跨度不小于24m时，制作时宜按跨度的1/1000起拱。这一要求的出发点与普通楼屋盖梁有所不同——不仅要考虑外观，还要确保吊车轨道的平直度，保障吊车的正常运行。

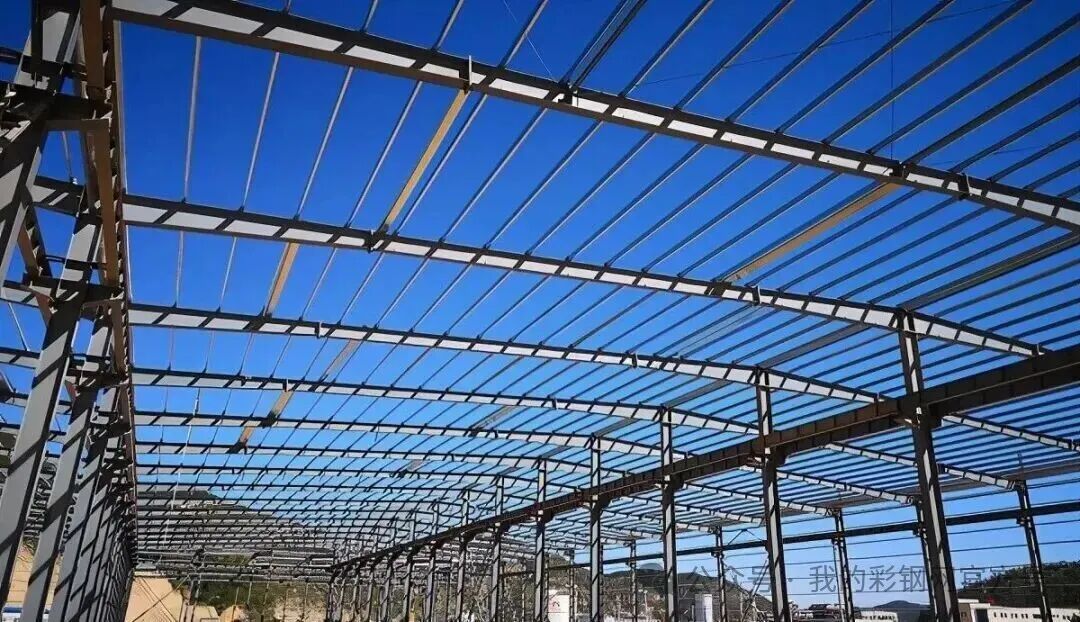

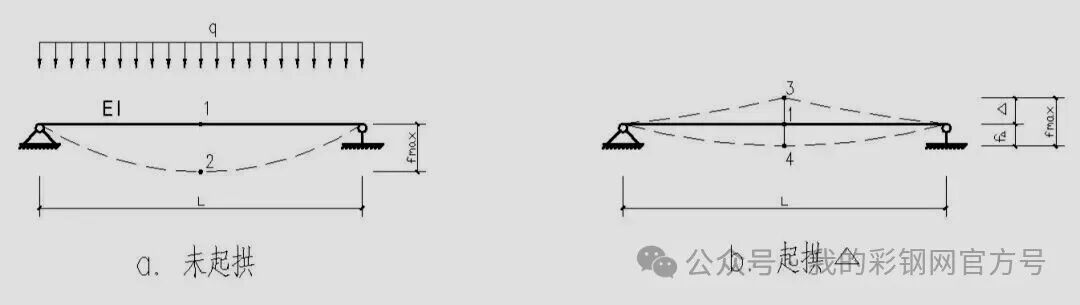

这是本文的核心问题：钢梁起拱与截面高度是否有关系？答案是：设计层面的起拱值计算与截面高度无直接关系，但截面高度对是否需要起拱以及起拱的实现方式有重要影响。 从起拱值的确定方法来看，规范推荐的起拱量取值为“恒载标准值加1/2活载标准值所产生的挠度值”。挠度的理论计算公式为
其中I为截面惯性矩。对于给定的跨度L和荷载q，截面惯性矩I越大（即截面高度越大），挠度Δ越小，所需的起拱值也就越小。

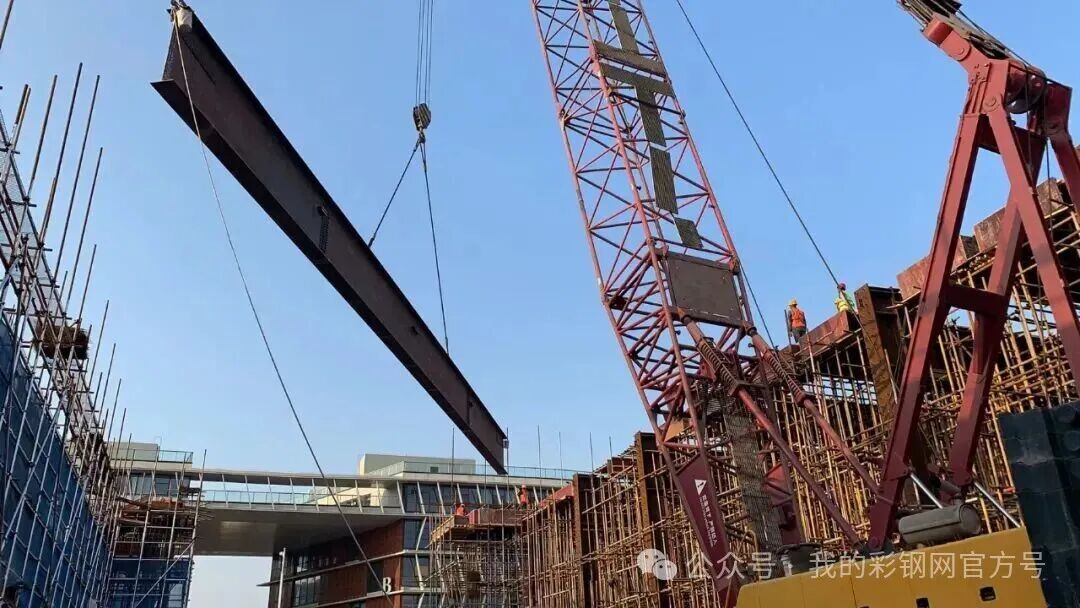

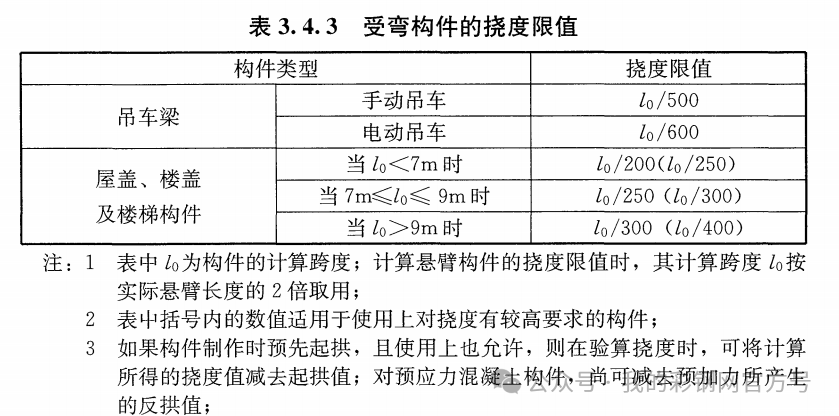

换言之，增大截面高度可以有效减小挠度，从而降低起拱需求。如果设计时选择了足够大的截面高度，使钢梁在荷载作用下的挠度满足规范限值，则可以不设起拱。只有当挠度计算值较大、影响外观或使用时，才需要考虑起拱。
2. 截面高度对起拱实现方式的制约

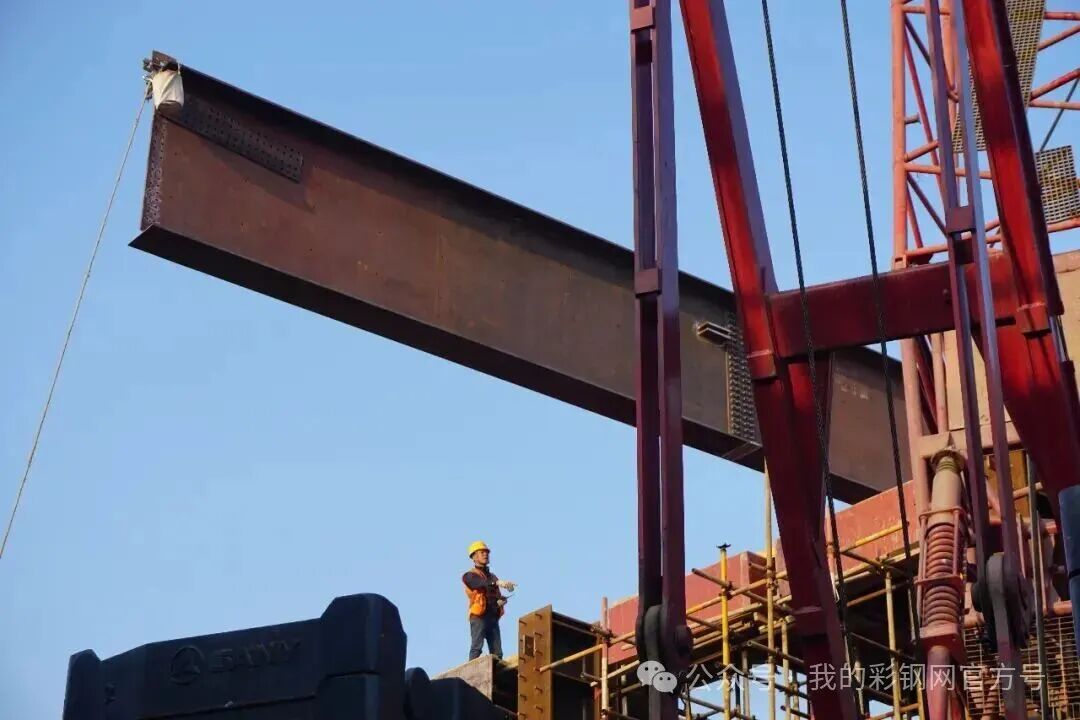

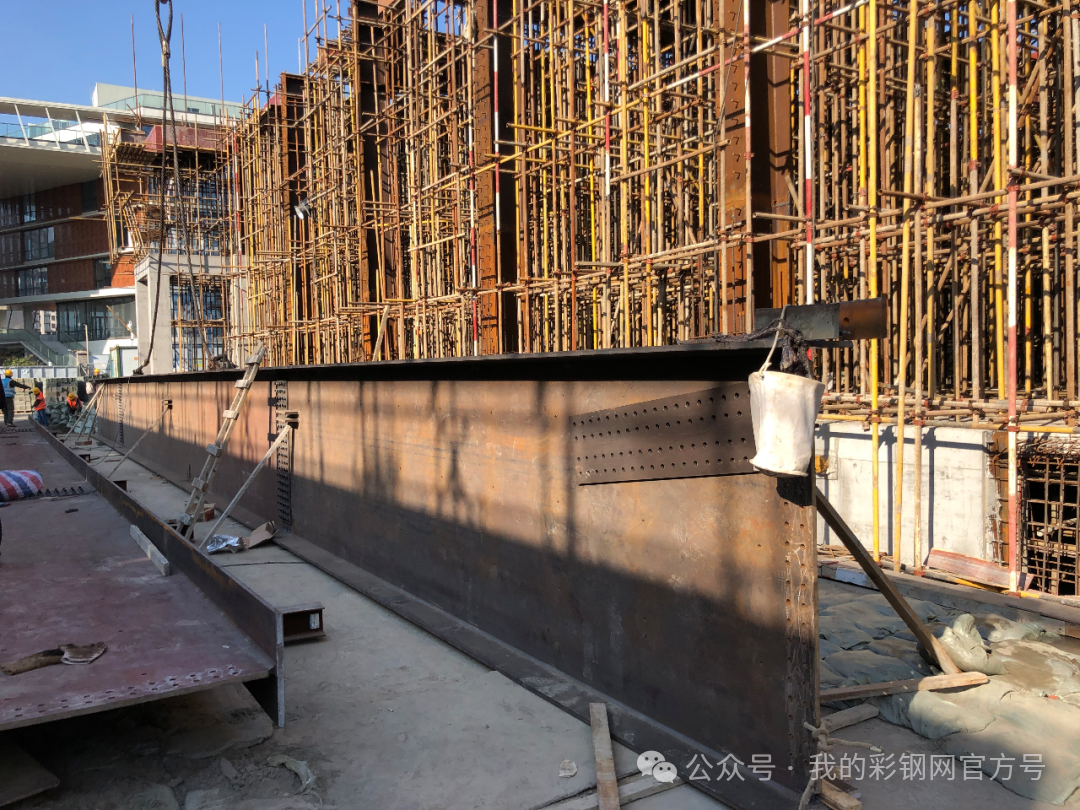

从施工制作的角度看，截面高度影响着起拱的实现方式。对于实腹式钢梁（如焊接H型钢），起拱主要通过两种方式实现：
腹板预切割法：腹板按起拱曲线下料，翼缘板按相应长度切割后组装焊接。这种方法适用于起拱量较大、截面高度较大的情况，起拱曲线精确，但材料损耗较大。

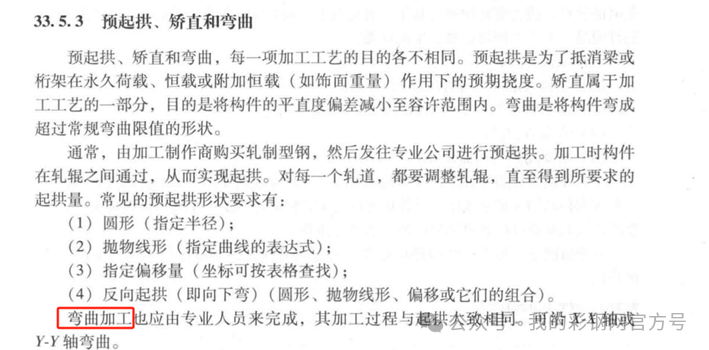

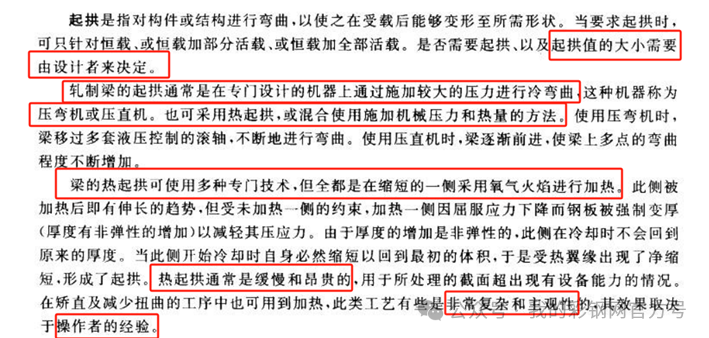

冷弯或热弯法：钢梁制作完成后，通过机械压弯或火焰加热弯曲的方式实现起拱。对于截面高度较小、长度较长的钢梁，冷弯相对容易；但对于截面高度较大的钢梁，冷弯所需的设备能力大幅增加，且回弹控制更为困难，往往需要采用热弯工艺。
对于桁架结构，起拱的实现则更为复杂。当起拱值较大时，所有节点的坐标都需要重新计算，腹杆长度也会相应改变。此时，截面高度（即桁架高度）越大，起拱引起的节点坐标变化幅度越大，加工制作难度也相应增加。
3. 一个值得注意的工程细节
有工程经验表明，对于截面高度较大的钢梁，即使跨度未达到规范建议的起拱门槛，有时也会因为视觉上的“下挠感”而设置较小的起拱量。这是因为大截面梁即使挠度绝对值不大，但由于梁高与挠度的比值较大，肉眼观察时更容易察觉到弯曲变形。这种情况下的起拱，主要服务于建筑美学需求。
起拱效果的实现，需要设计与施工的密切配合。

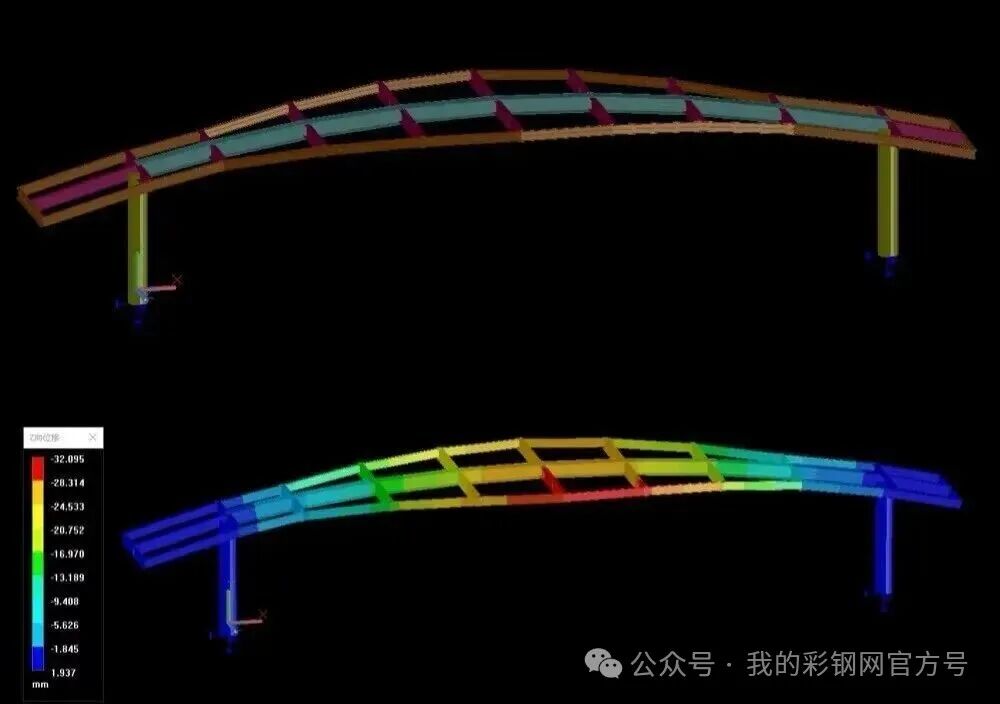

设计阶段，应明确是否需要起拱、起拱值大小以及起拱曲线形式。起拱值一般在构件详图中标注，标注位置通常为跨中最高点相对于两端支座的矢高。对于大跨度或重要结构，建议通过有限元分析验证起拱效果。
制作阶段，应严格按照设计起拱值进行加工。根据《钢结构工程施工规范》GB50755的规定，设计要求起拱的构件，起拱允许偏差为起拱值的0～10%，且不应大于10mm。这一正偏差要求意味着“只许多不许少”——起拱不足比起拱过大更不可接受。
验收阶段，应在构件拼装完成后对起拱值进行实测，确保符合设计和规范要求。对于大跨度桁架或重要构件，还应在荷载试验阶段监测变形情况，验证起拱效果。
回到本文标题提出的两个问题：钢梁多长需要起拱？答案是——门式刚架斜梁宜以30米为界，桁架结构以15~24米为界，吊车梁以24米为界，但最终应以挠度计算为判断依据。
起拱与钢梁截面高度是否有关系？答案是—间接相关：增大截面高度可减小挠度、降低起拱需求；同时，截面高度影响着起拱的实现工艺和难易程度。
