【钢结构政策·技术】扭剪型与大六角头哪种技术要求更好？
|
|
https://www.lgmi.com 发表日期：2026/6/16 8:41:50
兰格钢铁 |

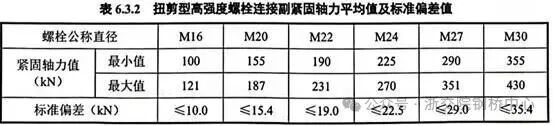

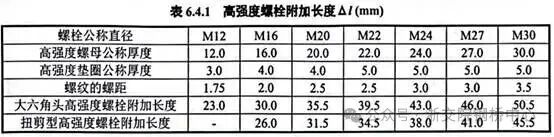

前几天有位设计院的朋友问了我个问题，钢桁梁螺栓，剪扭型和大六角哪种好?他可能也就是随口一问，但我想起来，大神也问过我这个问题。他是这样表达的：“小赵啊，你说大六角头高强度螺栓连接副和扭剪型高强度螺栓连接副哪个要求高啊？”这个问题，我思考过的，我说扭剪型的高。大神没有听清楚我的回答，就自顾自的说起来了。我要买个关子，先不说他说了啥。先来看规范咋规定的。一、规范规定这里只列出关于扭剪型高强度螺栓连接副的规定，依据是《钢结构高强度螺栓连接技术标准》（发布稿要等）。2术语和符号2.1术语2.1.2扭剪型高强度螺栓连接副 twist-off-type high strength bolt assembly由一个扭剪型高强度螺栓，一个高强度大六角螺母和一个高强度平垫圈组成一副的连接紧固件。3基本规定3.2材料与设计指标3.2.2扭剪型高强度螺栓(性能等级10.9s)连接副的材质、性能等应符合现行国家标准《钢结构用扭剪型高强度螺栓连接副》GB/T 3632的规定。4连接设计（无单独针对扭剪型螺栓的条文，公式通用）6施工6.1储运和保管6.1.1大六角头高强度螺栓连接副由一个螺栓、一个螺母和两个垫圈组成，使用组合应按表6.1.1规定。扭剪型高强度连接副由一个螺栓、一个螺母和一个垫圈组成。6.3高强度螺栓连接副和摩擦面抗滑移系数检验6.3.2扭剪型高强度螺栓连接副应进行紧固轴力、螺栓楔负载、螺母保证载荷检验，检验方法和结果应符合现行国家标准《钢结构用扭剪型高强度螺栓连接副》GB/T 3632规定，扭剪型高强度螺栓连接副的紧固轴力平均值及标准偏差应符合表6.3.2的要求。表6.3.2 扭剪型高强度螺栓连接副紧固轴力平均值及标准偏差值注：每套连接副只做一次试验，不得重复使用。试验时，只准转动螺母拧紧螺栓连接副。垫圈或螺栓发生转动，试验无效。6.4安装6.4.1高强度螺栓长度L应保证在终拧后，螺栓外露丝扣为2~3扣。在长度计算公式中，扭剪型高强度螺栓垫圈个数为1；大六角头高强度螺栓为2。表6.4.1中提供扭剪型高强度螺栓附加长度Δl值。6.4.15扭剪型高强度螺栓连接副应使用专用扳手终拧，对于个别不能用专用扳手进行终拧的扭剪型高强度螺栓连接副，应按本标准第6.4.13条规定的方法进行终拧（即扭矩法），扭矩系数可取0.13。6.5紧固质量检验6.5.2扭剪型高强度螺栓终拧检查，以目测尾部梅花头拧断为合格。 对于不能用专用扳手拧断梅花头的扭剪型高强度螺栓，应按本标准第6.5.1条的规定进行终拧紧固质量检查（即扭矩法检查）。7施工质量验收与运维7.3验收资料7.3.1高强度螺栓连接分项工程验收资料应包含下列内容：2高强度大六角头螺栓连接副或扭剪型高强度螺栓连接副见证复验报告。二、两种螺栓变异系数的要求对比1.大六角头高强度螺栓扭矩系数的变异系数要求在GB1231-2024规范中，给出了对扭矩系数的变异系数的计算方法和具体要求。要求变异系数≤0.077。2. 扭剪型高强度螺栓变异系数的要求扭剪型高强度螺栓是一种自标量产品，没有扭矩系数的要求，但有预拉力的最大与最小的要求，还有标准偏差的要求。为了做比较，咱就还是用无量纲的变异系数来比较。具体见下表。扭剪型高强度螺栓变异系数的要求
| 紧固轴力最小值(kN) | 紧固轴力最大值(kN) | 标准偏差(kN) | CV (标准偏差/最小值) | CV (标准偏差/最大值) | M16 | 100 | 121 | ≤10.0 | 0.1000 | 0.0826 | M20 | 155 | 187 | ≤15.4 | 0.0994 | 0.0824 | M22 | 190 | 231 | ≤19.0 | 0.1000 | 0.0823 | M24 | 225 | 270 | ≤22.5 | 0.1000 | 0.0833 | M27 | 290 | 351 | ≤29.0 | 0.1000 | 0.0826 | M30 | 355 | 430 | ≤35.4 | 0.0997 | 0.0823 |
由表可知，扭剪型高强度螺栓连接副变异系数的要求是0.082~0.10，而大六角头高强度螺栓连接副的要求为0.077。结果一目了然，大六角头高强度螺栓连接副技术要求更严格。 |
|
|
|
|
