本文转载自公众号：我的彩钢网官方号 在钢结构基础预埋施工中，柱脚锚栓预埋孔的数量，直接影响钢柱安装精度、结构受力稳定性及整体抗震性能。很多现场施工人员常会遇到图纸仅设置两个预埋孔的情况，到底是否合规、能否正常使用，需要结合规范要求、受力形式和现场工况综合判断，不能一概而论。
依据《钢结构设计标准》GB50017-2017、《门式刚架轻型房屋钢结构技术规范》GB51022，钢柱脚分为刚接柱脚与铰接柱脚两种构造形式，二者对锚栓数量有明确底线要求。

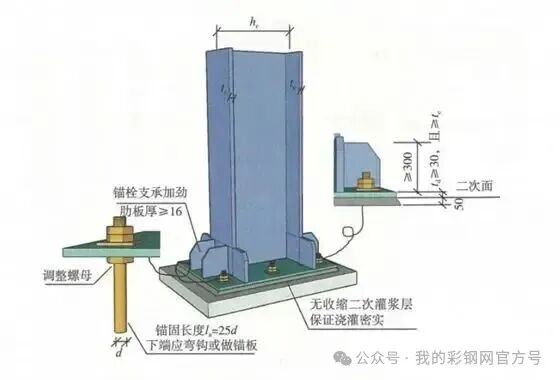

常规承重钢柱、厂房主刚架柱、需抵抗风荷载与地震荷载的钢柱，均按刚接节点设计。刚接柱脚需要传递轴力、剪力和弯矩，规范明确要求锚栓不得少于四根，对应底板必须预留四个预埋孔。仅设置两个预埋孔，从构造上就无法满足双向抗弯、抗倾覆的基本条件。

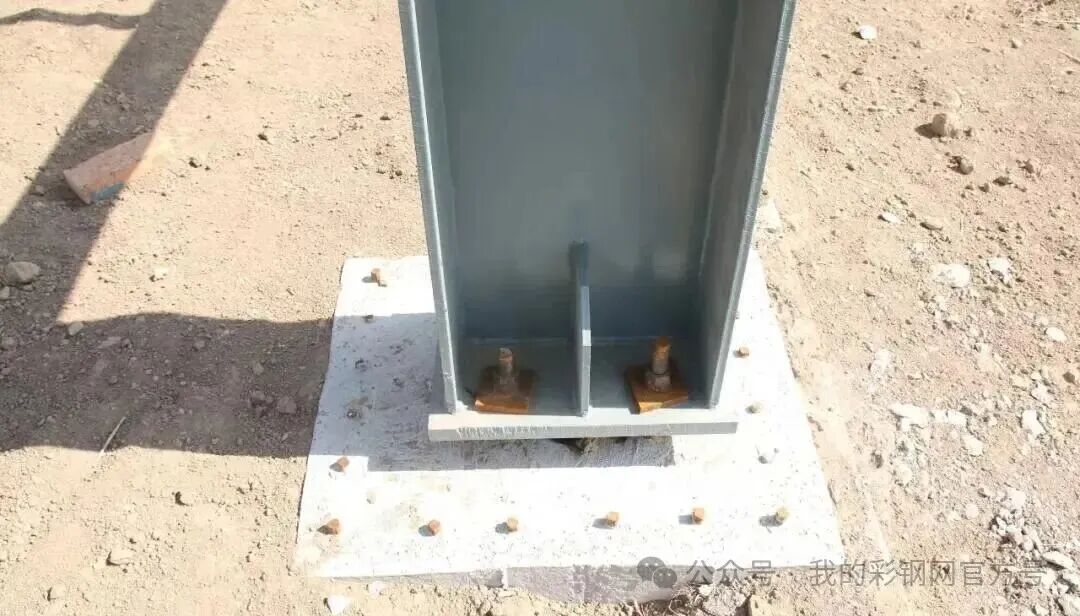

绝大多数工程场景下，钢结构柱脚只设两个预埋孔并不合理，存在明显施工缺陷与安全隐患。
1.首先是安装稳定性差。两点定位属于单向约束，钢柱吊装校正后极易发生旋转、偏移，很难控制柱身垂直度，很难满足钢结构工程施工质量验收规范的偏差要求，后期调柱、整改返工概率极高。
2.其次是受力集中风险大。风荷载、屋面振动、侧向剪力全部由两根锚栓承担，锚栓受力成倍增大。若无抗剪键辅助，长期荷载作用下容易出现锚栓滑移、底板翘曲、基础混凝土局部开裂等质量问题。
3.最后是不满足抗震构造逻辑。抗震设计遵循“强节点、弱构件”原则，双锚栓结构抗侧移、抗倾覆能力薄弱，地震工况下节点极易先失效，存在重大安全隐患。

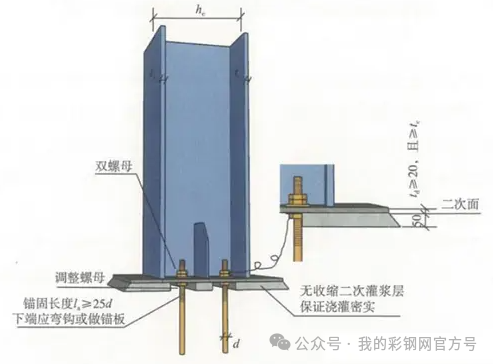

仅限无抗震要求、无水平荷载、仅承受竖向静载的小型立柱，比如简易广告牌立柱、轻型设备小支架等次要构件。且使用前提必须经过完整受力验算，加大锚栓规格，底板增设抗剪键，施工时加临时支撑固定，二次灌浆饱满密实，才能勉强满足使用条件。

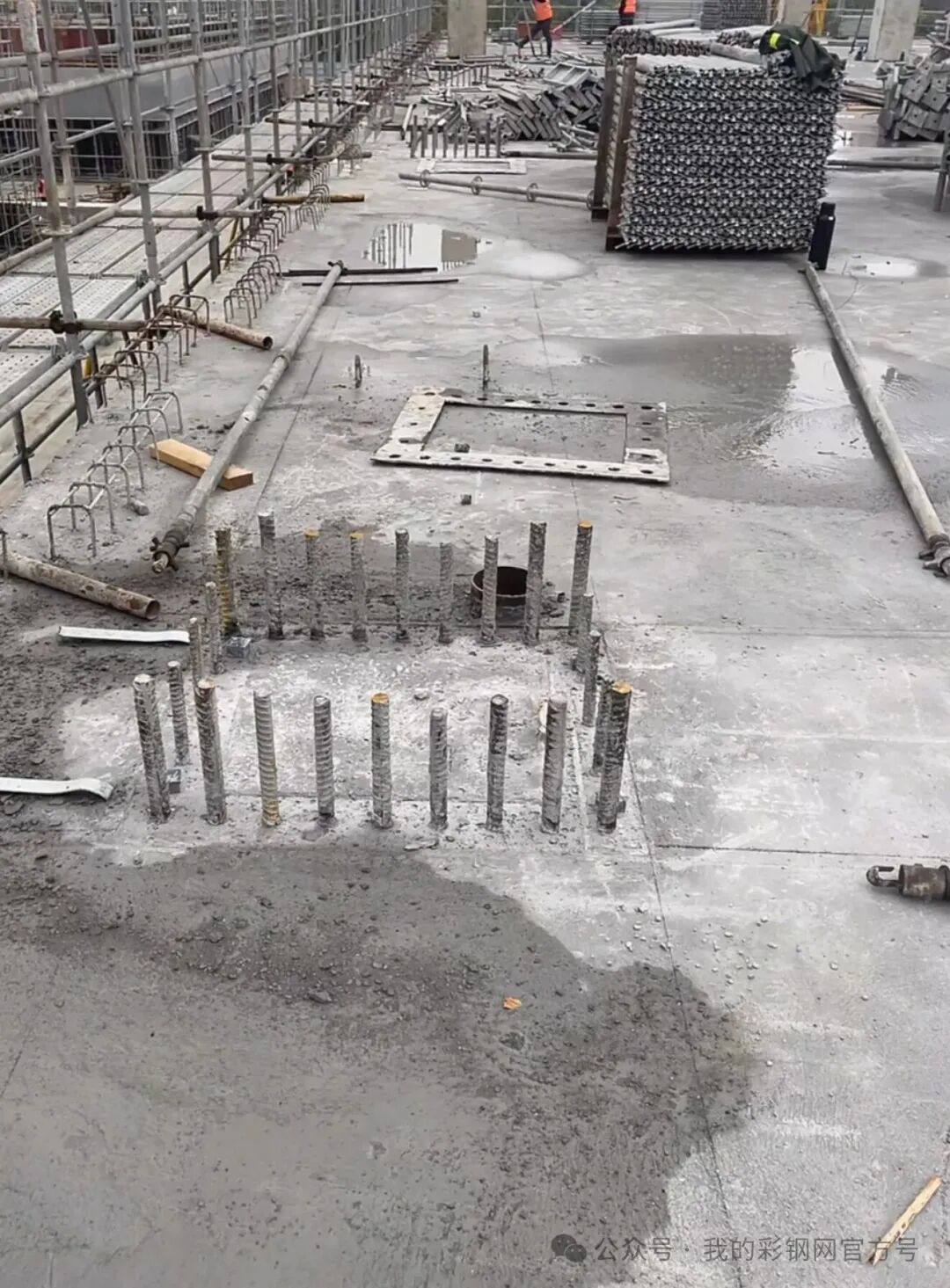

常规厂房钢柱、承重支架、门式刚架柱，严禁采用两个预埋孔，必须采用四孔对称布置。四孔预埋能够双向限位、受力均匀、安装稳定，既符合规范，又能有效规避后期结构变形、节点破损等隐患。
如果现场图纸出现主钢柱双孔预埋的情况，应及时联系设计答疑、变更优化，不要盲目施工，避免留下永久性结构安全隐患。
