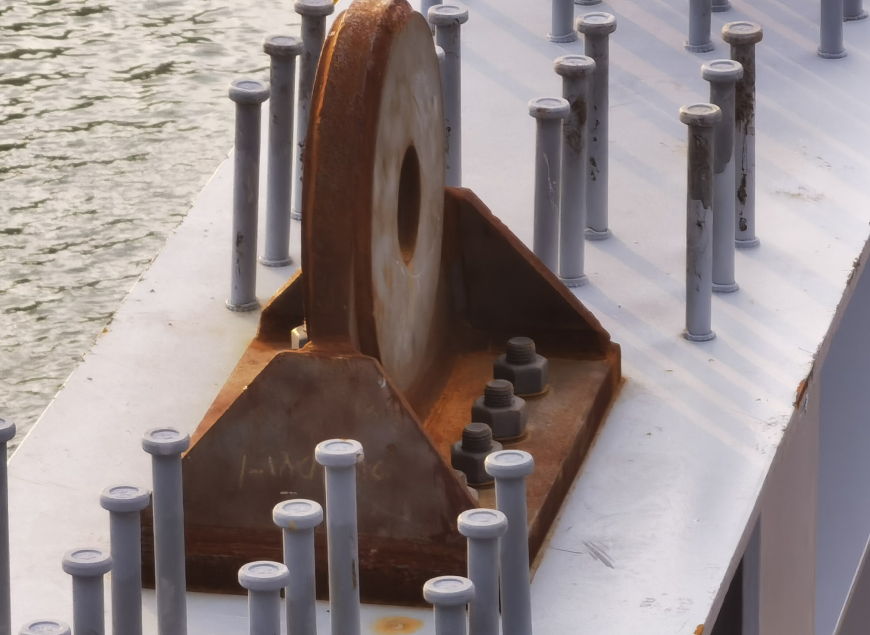

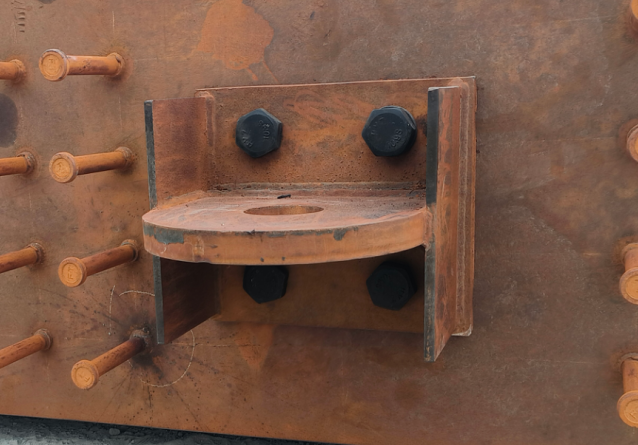

常见钢梁吨位与配套吊耳选型对照表（5t~50t） 一、编制说明 1.1、适用范围 本表针对工业与民用建筑工程中常用焊接H型钢梁，按单根钢梁自重标准值分档，配套可拆卸循环式活动吊耳选型，仅适用于水平吊装工况。 1.2、编制依据 《钢结构设计标准》GB50017-2017、《钢结构高强度螺栓连接技术规程》JGJ82-2011；默认材质Q355B，高强螺栓为10.9级大六角头摩擦型，摩擦面喷砂除锈，抗滑移系数μ=0.45。 1.3、吊点布置原则 单根自重≤20t且跨度≤18m，推荐采用2吊点对称布置；单根自重＞20t或跨度＞18m，推荐采用4吊点对称布置，保证构件吊装稳定性。 1.4、参考说明 典型截面与跨度为工程常规取值，具体项目以实际施工图纸自重为准，特殊截面、异形构件、翻身吊工况需单独验算。 二、钢梁吨位分级与吊耳选型表 | 序号 | 自重档位（标准值） | 单根自重范围 | 典型焊接H型钢截面（Q355B） | 典型简支跨度 | 典型应用场景 | 推荐吊点数量 | 吊耳腹板核心参数 | 单吊耳高强螺栓配置 | 匹配卸扣规格 | | 1 | 5t（50kN） | 4~6t | H500×250×10×16 | 9~12m | 平台次梁、屋面次梁、围护结构梁 | 2吊点 | 厚16mm，宽120mm，吊孔φ40mm | 10.9级M20，4颗，总抗剪承载力251kN | 12t弓形卸扣 | | 2 | 10t（100kN） | 8~12t | H700×300×12×20 | 12~18m | 屋面主梁、框架次梁、普通楼面梁 | 2吊点/4吊点 | 厚18mm，宽140mm，吊孔φ50mm | 10.9级M20，4颗，总抗剪承载力251kN | 16t弓形卸扣 | | 3 | 15t（150kN） | 13~17t | H900×350×14×22 | 18~24m | 大跨度屋面主梁、楼面主梁、轻级吊车梁 | 4吊点 | 厚20mm，宽160mm，吊孔φ55mm | 10.9级M24，4颗，总抗剪承载力364kN | 20t弓形卸扣 | | 4 | 20t（200kN） | 18~25t | H1000×400×16×25 | 24~30m | 大跨度屋面主梁、中级工作制吊车梁、转换次梁 | 4吊点 | 厚22mm，宽180mm，吊孔φ60mm | 10.9级M24，4颗，总抗剪承载力364kN | 25t弓形卸扣 | | 5 | 30t（300kN） | 26~35t | H1200×450×18×30 | 30~36m | 重型屋面主梁、重级工作制吊车梁、厂房框架主梁 | 4吊点 | 厚28mm，宽200mm，吊孔φ70mm | 10.9级M30，4颗，总抗剪承载力575kN | 35t弓形卸扣 | | 6 | 40t（400kN） | 36~45t | H1400×500×20×36 | 36~42m | 超重型框架主梁、重级工作制吊车梁、转换主梁 | 4吊点 | 厚32mm，宽220mm，吊孔φ80mm | 10.9级M30，6颗（2×3布置），总抗剪承载力863kN | 50t弓形卸扣 | | 7 | 50t（500kN） | 46~55t | H1600×600×22×40 | 42~48m | 特大跨度转换梁、重型桥式吊车梁、大型场馆主梁 | 4吊点 | 厚32mm，宽240mm，吊孔φ85mm | 10.9级M30，6颗（2×3布置），总抗剪承载力863kN | 55t弓形卸扣 |

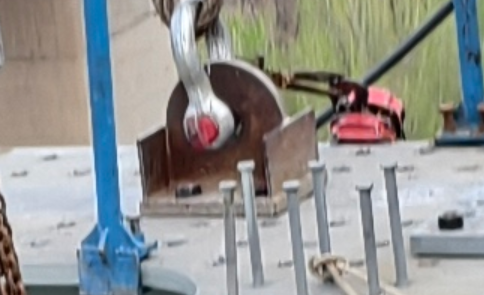

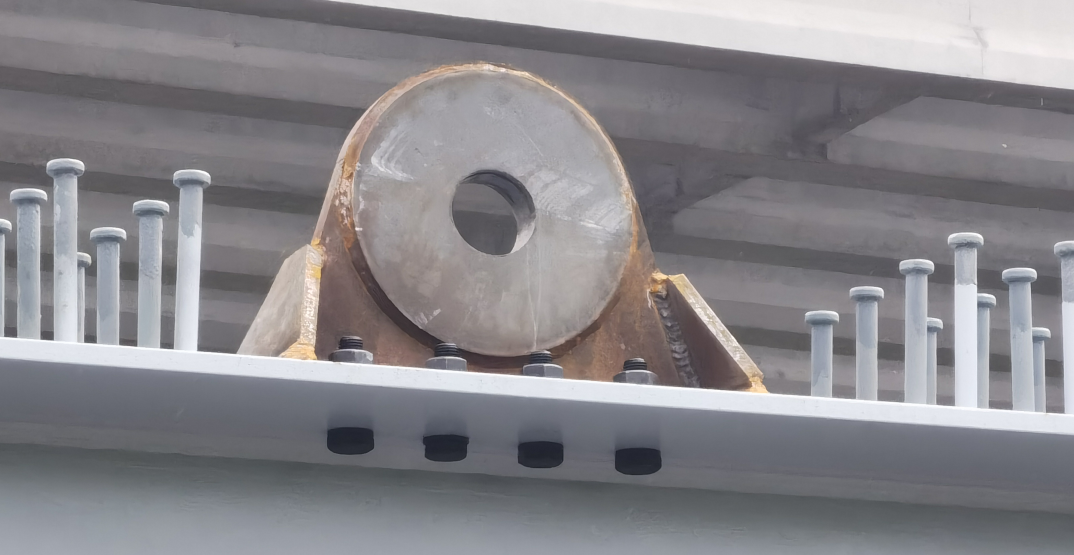

三、使用说明与注意事项 3.1、自重核算 使用前需按图纸实际截面、长度、附件重量核算单根钢梁自重标准值，对应档位选型；处于两档之间时，按高一档选型。 3.2、钢梁局部复核 当钢梁翼缘厚度＜16mm时，需补充验算钢梁母材净截面强度与局部承压，必要时在翼缘内侧增设补强垫板，避免翼缘局部变形。 3.3、工况限制 本表仅适用于垂直平吊工况；存在斜吊、翻身吊、水平夹角＜60°的吊装工况时，吊耳附加弯矩显著增大，不可直接套用，需按专项计算书验算。 3.4、循环使用管理 所有档位吊耳均按循环使用设计，每次使用前目视检查无裂纹、变形；高强螺栓重复使用不超过5次，每周转10次进行磁粉探伤检测。 3.5、构造要求 吊装孔必须机加工成型，严禁气割成孔；腹板与底板优先采用全熔透坡口对接焊缝，螺栓端距、边距需满足GB50017构造限值。
|
