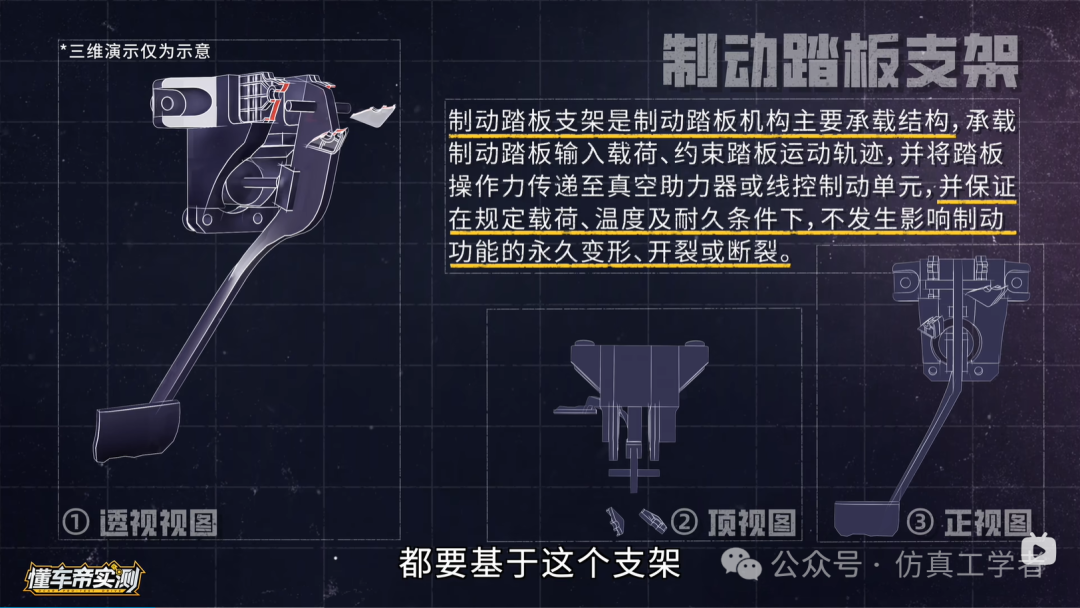

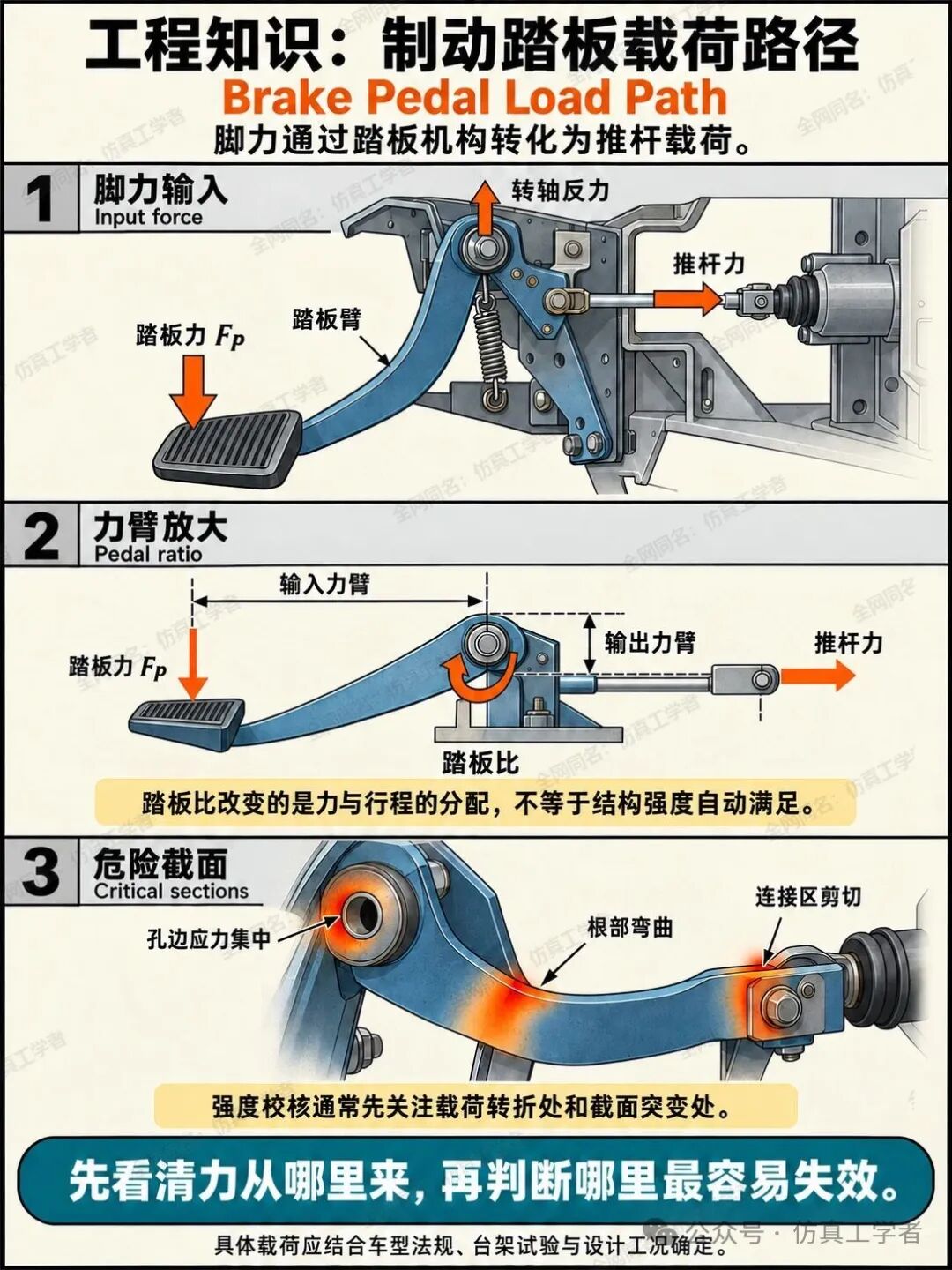

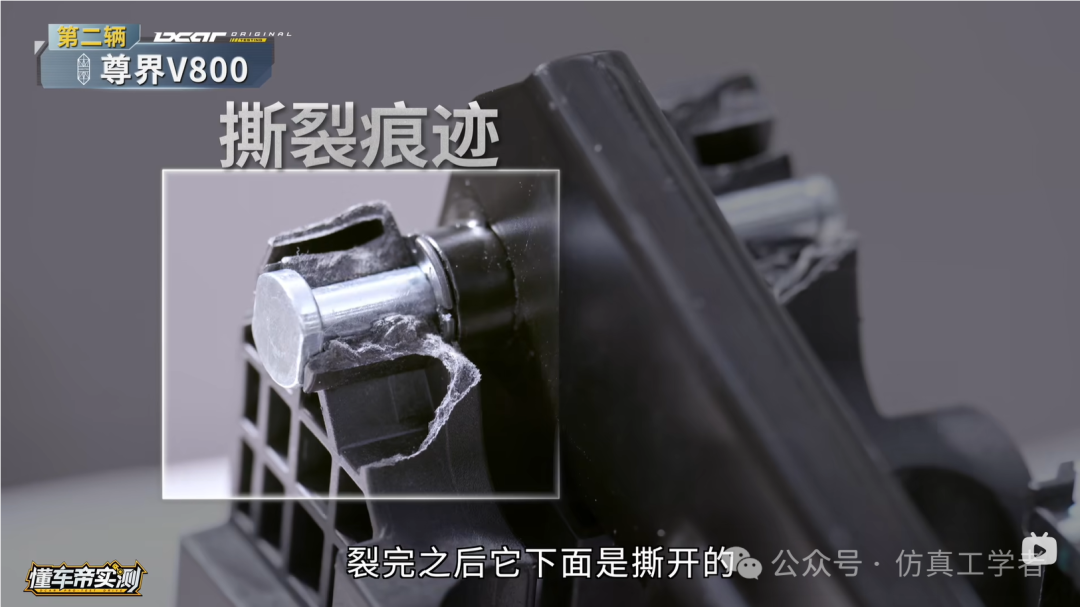

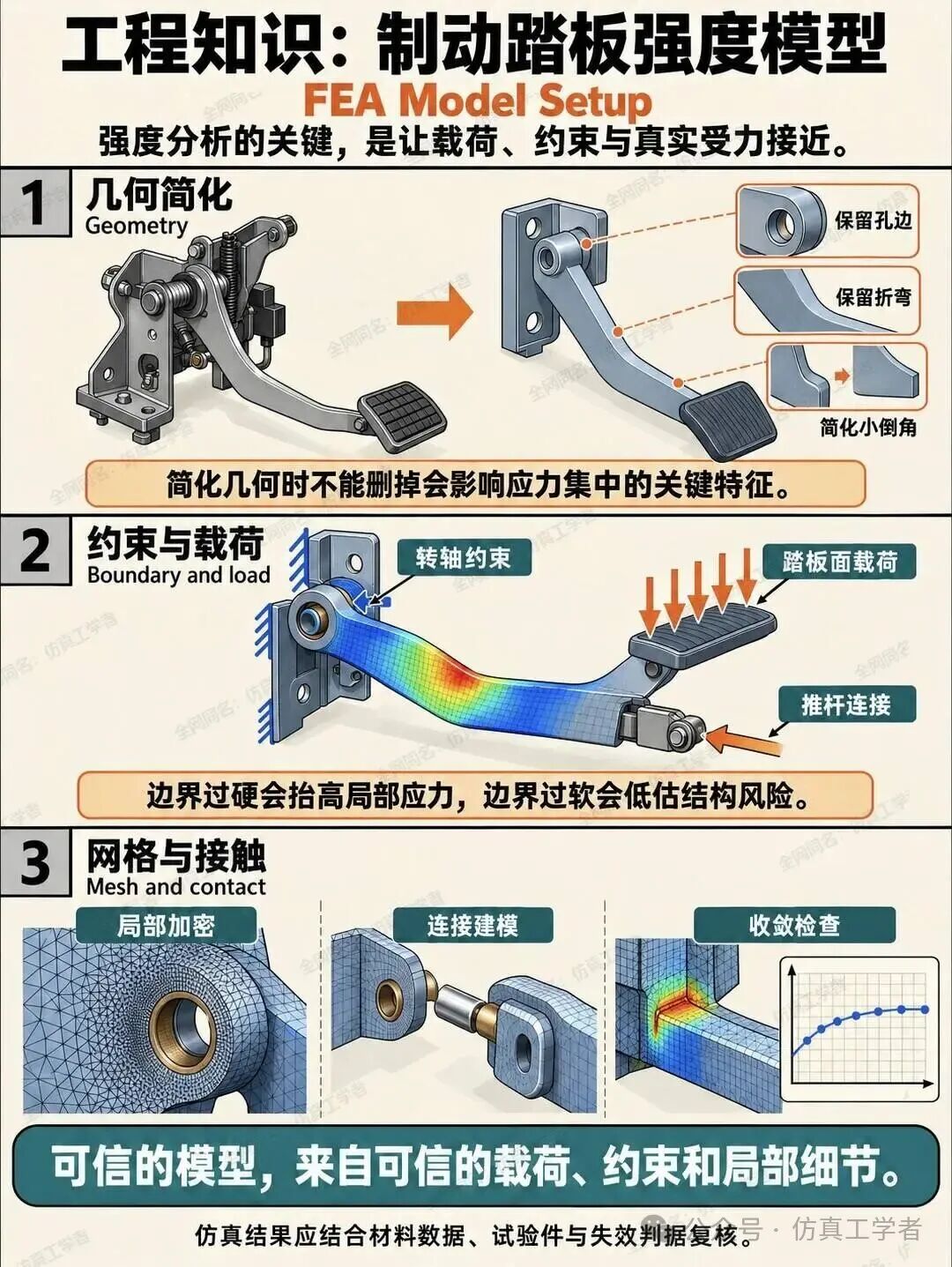

制动踏板不是单独受力的塑料件，而是脚力、转轴、推杆和支架共同组成的受力系统。驾驶员踩下踏板后，脚力首先作用在踏板面上，再沿踏板臂传递到转轴区域，同时通过推杆转化为制动助力器或主缸输入力。在这个过程中，踏板臂承受弯曲，转轴区域承受支撑反力，推杆连接点承受轴向和局部连接载荷，支架立板则负责把转轴反力继续传入车身或安装基础。

此外，制动踏板通常具有一定踏板比，也就是输入力臂与输出力臂之间的比例关系。踏板比越大，理论上越有利于把驾驶员脚力放大为推杆力；但踏板比改变的并不只是力，还会改变行程分配和结构受力状态。较大的踏板比可能降低驾驶员所需脚力，但也可能增加踏板臂、转轴孔、连接耳和支架区域的局部载荷。

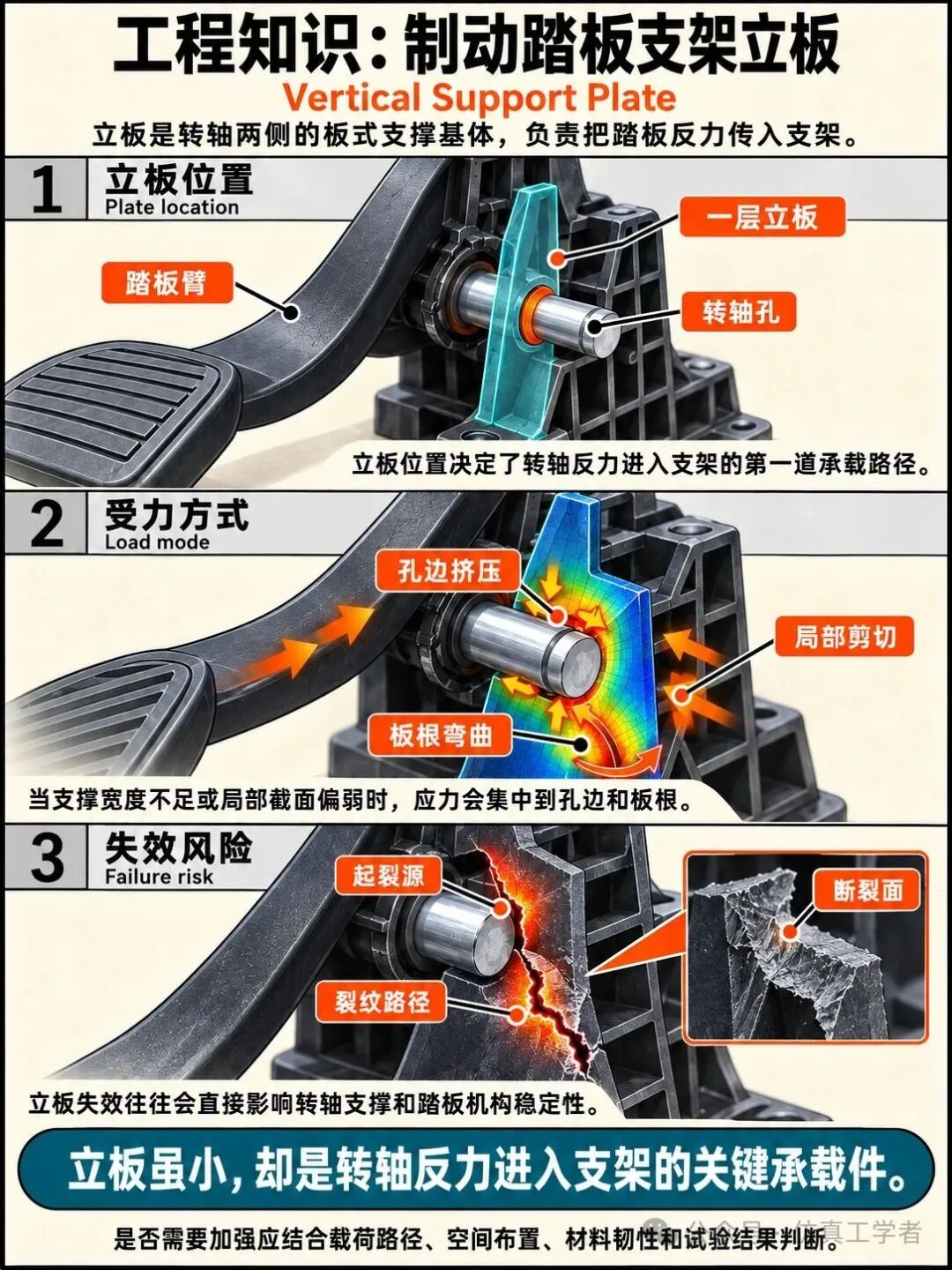

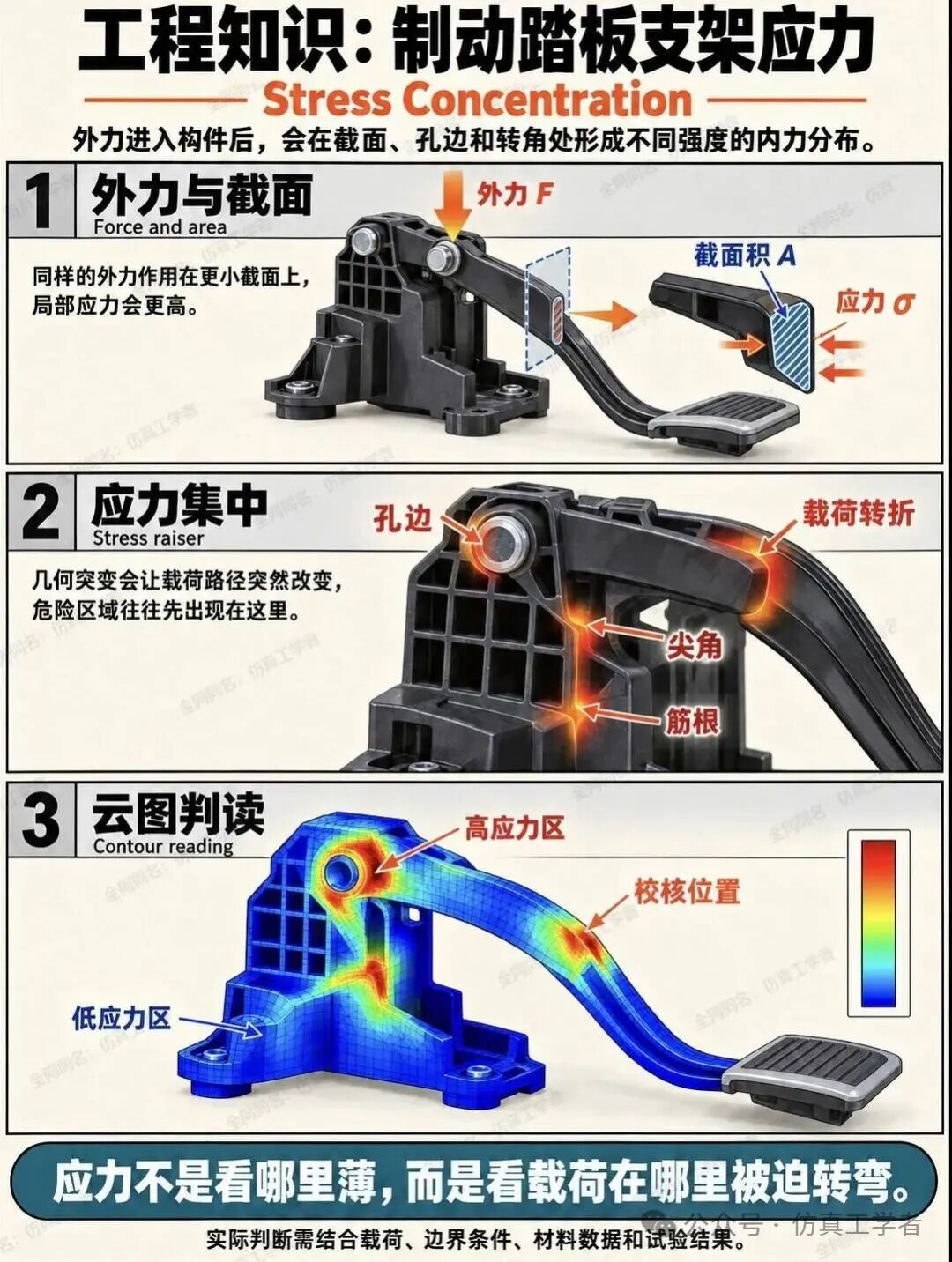

当支撑宽度不足、局部截面偏弱、孔边圆角不足或板根过渡突变时，应力会集中到孔边和板根区域。此时结构可能出现三类典型风险：孔边被转轴局部挤压，形成高接触应力；板根在反力作用下发生弯曲，产生根部拉应力；立板与支架主体连接处出现局部剪切或裂纹扩展。这也是为什么立板“看起来不大”，却可能成为踏板机构稳定性的关键承载件。

相关文章推荐：

快速了解一个工况：强度分析

快速了解工程知识：四大强度理论&莫尔强度理论（一文速通版）

02

从脆性过载到裂纹扩展，理解失效过程？往往变形很小，但后果很突然

日常轻踩制动时，踏板机构承受的载荷可能并不高。但结构设计不能只按日常舒适工况判断，还必须考虑紧急制动、猛踩、误操作和台架极限载荷。

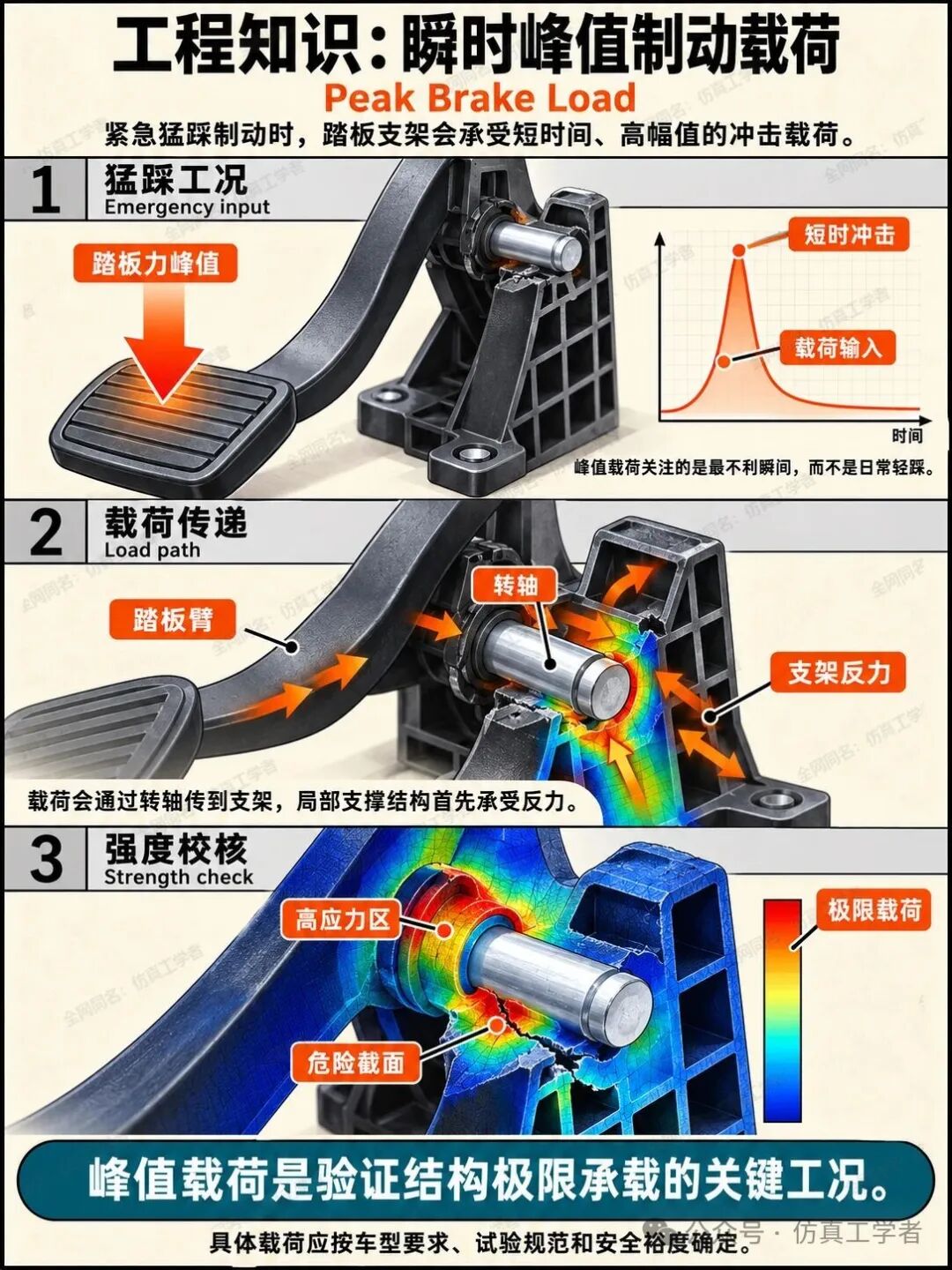

峰值载荷的特点是持续时间短、幅值高、输入速度快。它可能不会造成长期疲劳，却足以让局部危险截面瞬间达到极限承载能力。尤其是塑料支架、玻纤增强材料或局部薄弱连接区域，可能在变形并不明显的情况下突然开裂。

这也是为什么踏板断裂评估不能只看“平时能不能用”，而要看极限工况下结构是否仍有足够安全裕度。峰值载荷关注的是最不利瞬间，而不是日常轻踩。

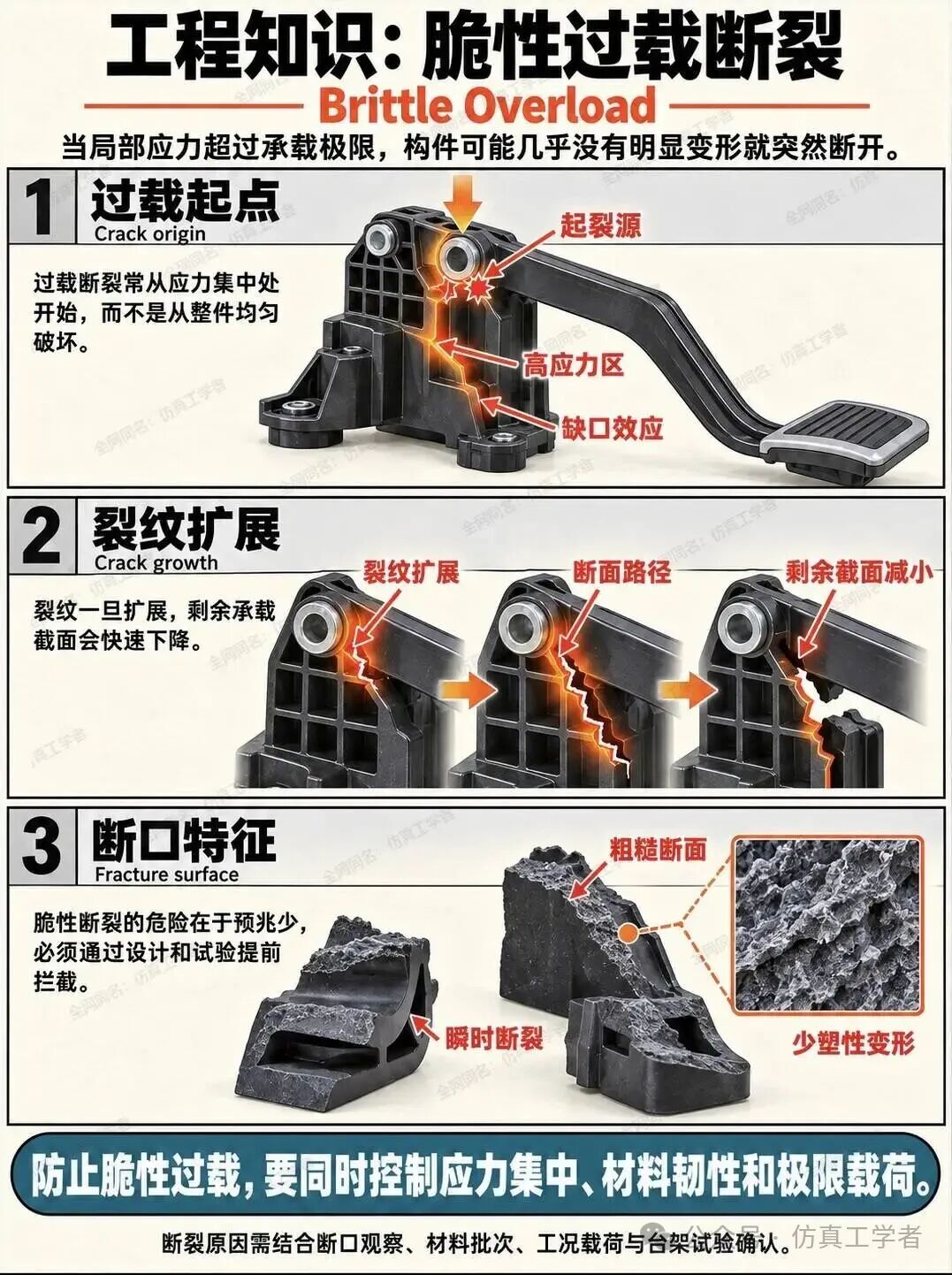

当局部应力超过材料承载极限时，构件可能几乎没有明显塑性变形就突然断开，这就是典型的脆性过载风险。

脆性断裂通常从应力集中处开始，比如孔边、筋根、缺口或截面突变位置。裂纹一旦形成，剩余承载截面会迅速减小，局部应力进一步升高，裂纹扩展会加速，最终导致结构断裂。

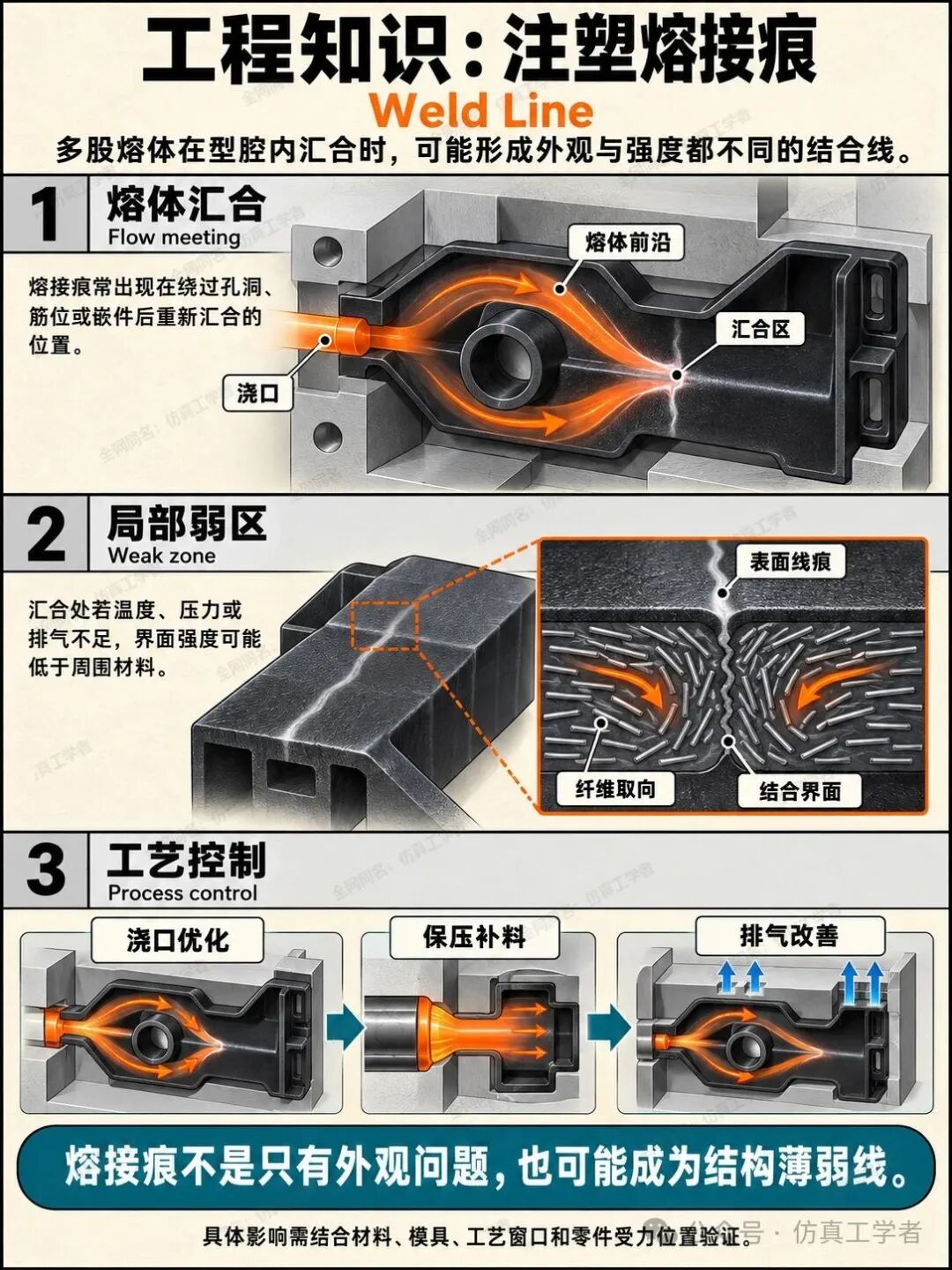

除了上述由过载引起的“后天断裂”，注塑件在成型阶段就可能埋下“先天缺陷”。在多股熔体于型腔内汇合时（例如绕过孔洞或筋位后），会形成一条结合线，即“熔接痕”。

• 熔体汇合：熔体前沿在“汇合区”相遇，如果温度、压力不足或排气不畅，两股熔体就无法完美地融合在一起。
• 局部弱区：结合界面处的纤维（如玻纤）往往是平躺或乱序的，无法像周围区域那样有效传递载荷，导致这里的强度显著低于周围材料。

熔接痕绝不只是外观问题，它实质上是一条潜在的结构薄弱线。如果它恰好位于零件的高应力区，在受力时就极易成为裂纹的起点，导致零件提前断裂。

判断脆性过载时，要重点观察断口特征：是否粗糙，是否缺少明显拉伸变形，是否存在起裂源，裂纹路径是否沿着结构弱区扩展。如果断裂位置与高应力云图、台架载荷和实际使用工况能够相互对应，结论才更可靠。防止脆性过载，要同时控制应力集中、材料韧性和极限载荷。


相关文章推荐：

快速了解工程知识：断裂力学

快速了解工程知识：裂纹尖端张开位移如何评价断裂的危险程度

快速了解一个工况：瞬态动力学

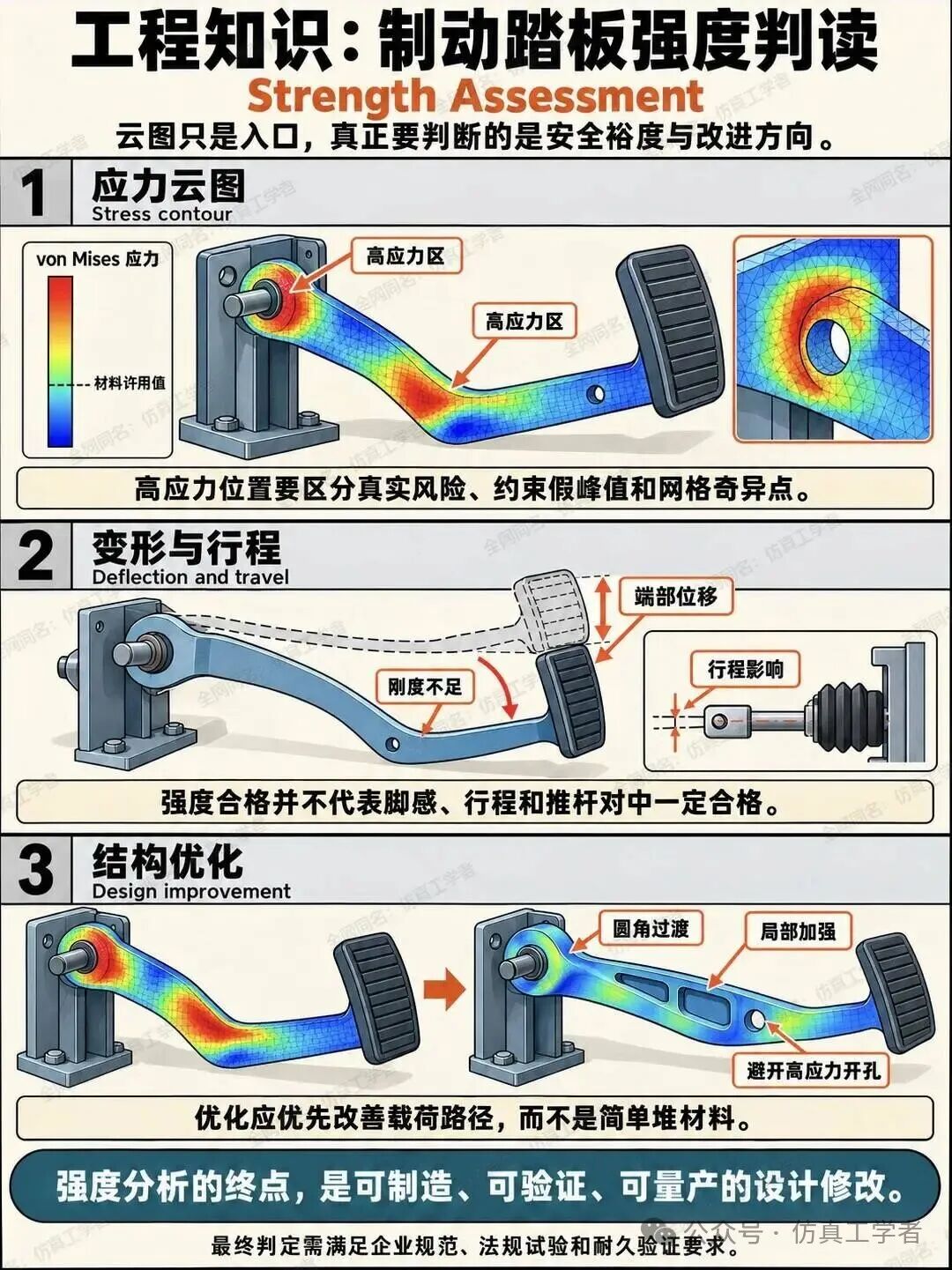

对于制动踏板，至少要同时看三类结果。

第一是应力分布：高应力是否集中在孔边、筋根、连接区等合理位置；

第二是变形和行程：结构是否过软，是否影响踏板脚感、推杆对中和有效行程；

第三是优化方向：改进是否改善载荷路径，而不是只在局部堆材料。

优化的重点不是简单加厚，而是让载荷更平顺地进入支架。比如增加圆角过渡、改善加强筋连接、避开高应力开孔、调整立板宽度、优化支撑间距和推杆对中。

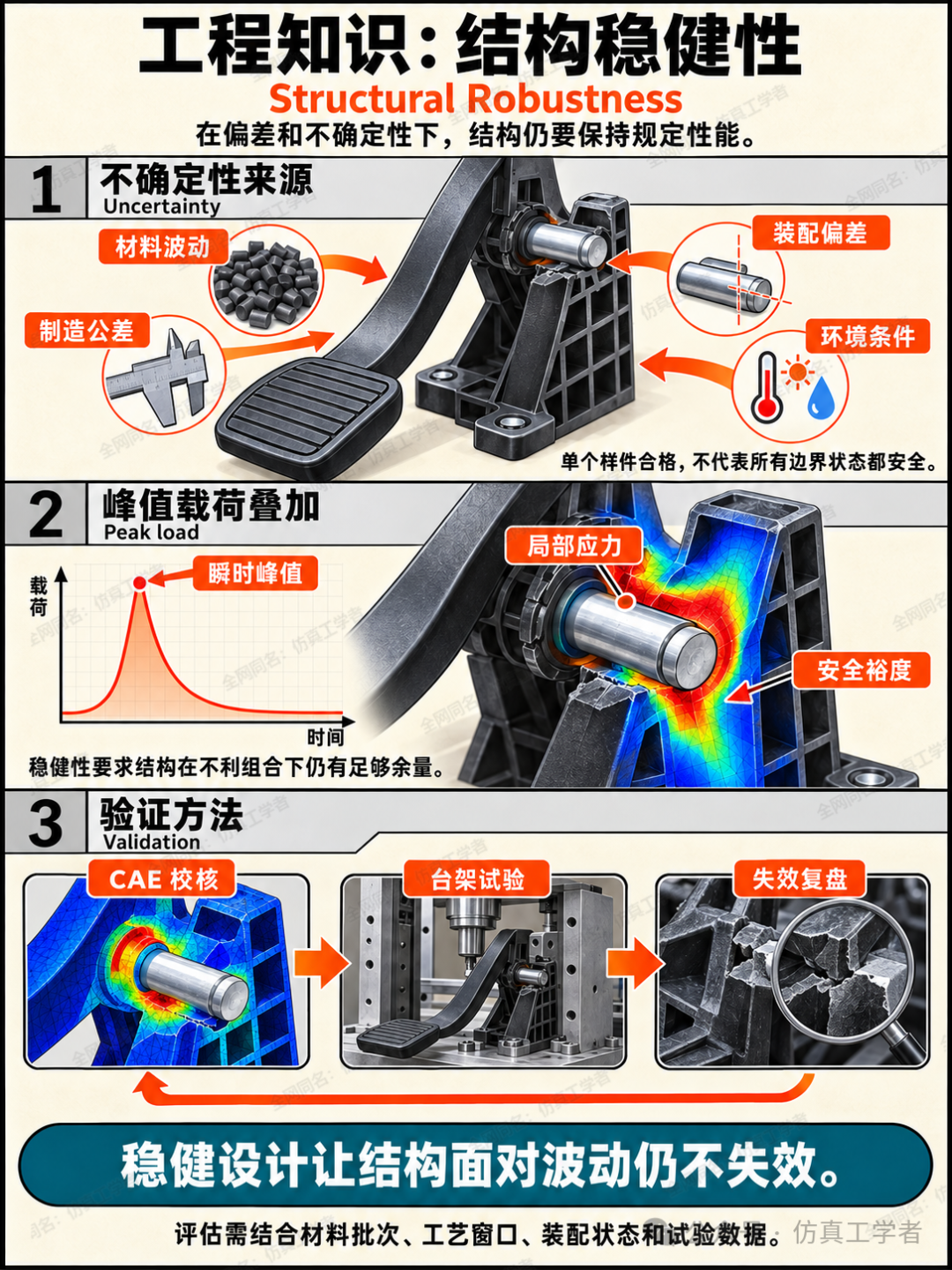

最后，我们要知道工程设计不能只追求某一个样件、某一次仿真或某一次试验合格。真实量产中，结构会面对材料波动、制造公差、装配偏差、环境温度、湿热老化和不同驾驶输入。这些不确定性叠加后，局部应力可能比标称状态更高，材料韧性可能比标准样条更低，转轴与孔的接触状态也可能发生变化。

稳健性设计的目标，是让结构在这些波动下仍然保持规定性能。对于制动踏板断裂问题，评估时应结合：材料批次差异；注塑工艺窗口；转轴和孔的装配偏差；高低温环境；峰值制动载荷；耐久循环载荷；断裂件复盘结果。

只有把这些因素放在一起，才能判断结构是否只是“样件合格”，还是具备真正的工程稳健性。
