本文转载自公众号：小小芬哥 做钢结构方案优化时，有一个非常自然的想法：钢材强度越高，同样的荷载下需要的截面面积越小，所以把Q235换成Q355，把S275换成S355，甚至进一步采用S460，结构应该越来越轻。 从最简单的强度公式看，这个判断似乎没有问题。 一根纯受拉杆件，如果设计完全由材料屈服强度控制，钢材强度提高，所需截面面积确实可以下降。假设其他条件全部不变，从235 MPa提高到355 MPa，屈服强度提高了大约51%，理论上当然存在明显的减重空间。 但真正做钢结构时，会发现一个很有意思的现象：钢号提高以后，结构重量有时下降很多，有时只下降一点，有时甚至几乎不变。 尤其是门式刚架、长细柱、深梁、檩条以及大跨度结构，这种情况非常常见。 原因是钢结构设计从来不只是“强度够不够”这么简单。很多构件最终控制设计的，可能根本不是材料屈服强度。
如果构件只看强度，高强钢当然有优势先把问题简单化。 假设一根钢构件只承受轴向拉力，而且没有挠度、稳定、疲劳、连接和构造问题。那么设计逻辑非常简单：截面承载力大致与截面面积和钢材强度有关。 材料强度提高以后，为了抵抗相同的内力，就可以采用更小的截面。 这种情况下，高强钢的优势非常直接。 比如同样承担一根拉杆的轴力，采用Q355通常比采用Q235更容易减小截面。如果是纯粹由截面屈服控制的构件，把材料等级提高确实是一种非常有效的减重手段。 问题是，真实建筑钢结构里，这种“只由强度控制”的构件并没有想象中那么多。 尤其是一榀门式刚架，从柱子到屋面梁再到檩条，设计过程里几乎一定会同时碰到刚度、稳定和局部屈曲问题。 也就是说，高强钢能不能真正省钢，首先要问一句：现在到底是什么在控制这个构件？

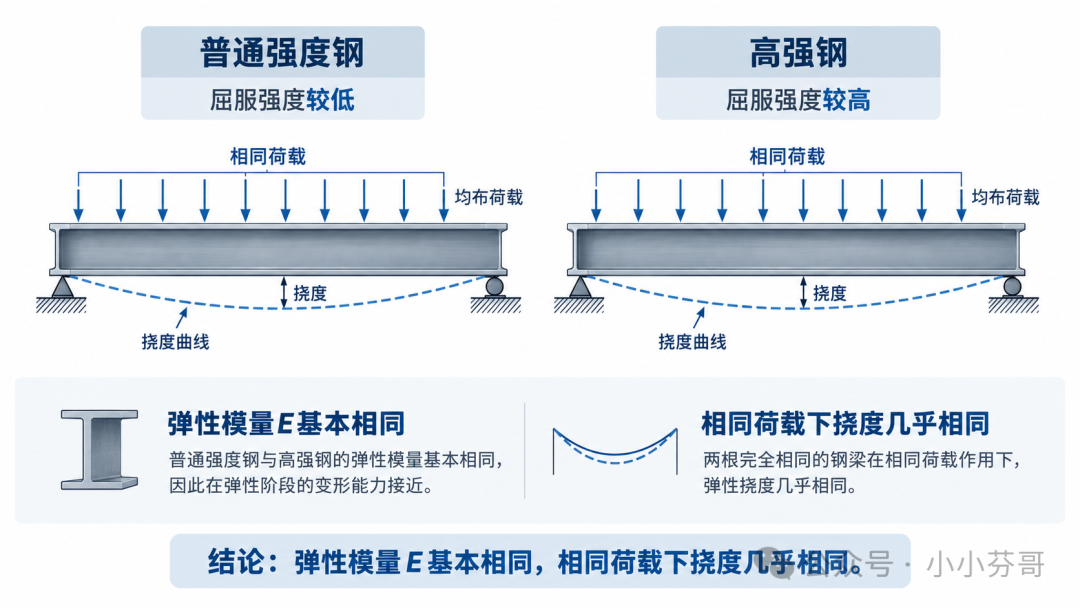

第一个反常识：钢号提高了，弹性模量基本没变这是很多刚接触高强钢的人容易忽略的一点。 从Q235提高到Q355，屈服强度明显提高了，但钢材的弹性模量E并不会同步提高。普通结构钢无论采用什么常见强度等级，弹性模量基本还是约200 GPa这个量级。 这意味着什么？ 意味着同样截面、同样荷载下，构件的弹性变形并不会因为钢号提高而明显减小。 假设一根屋面梁采用Q235，强度利用率已经很低，但挠度刚好达到限值。现在把材料直接改成Q355，而截面保持不变，梁的挠度几乎不会有什么变化。 如果为了省钢进一步减小截面，截面惯性矩下降，挠度反而会继续增大。 最后就会发现：虽然强度还有一大截富余，但截面已经不能再减，因为挠度先控制了。 所以对于由刚度控制的构件，高强钢的减重效果通常非常有限。
门式刚架里，这个问题尤其明显门式刚架的屋面梁就是一个很典型的例子。 很多人做截面优化时，会发现梁的应力比明明只有0.7左右，但截面已经不能继续往下减。继续减以后，可能不是强度先出问题，而是挠度、整体稳定或者板件局部稳定先不满足。 这时候把S275换成S355，甚至进一步换成更高强度的钢材，并不会像想象中那样让梁截面大幅减小。 因为屋面梁设计并不是只有一个“Fy”。 对于跨度较大的屋面梁，截面高度往往和整体刚度密切相关。梁高降低以后，惯性矩下降非常明显，挠度很快就会增加。结果可能是材料强度提高了50%，梁重量最后只下降了5%甚至完全没有变化。 这种情况在实际项目里并不少见。 所以看到一个屋面梁强度利用率不高，不要马上判断“钢号太低”。它很可能根本不是被强度控制。

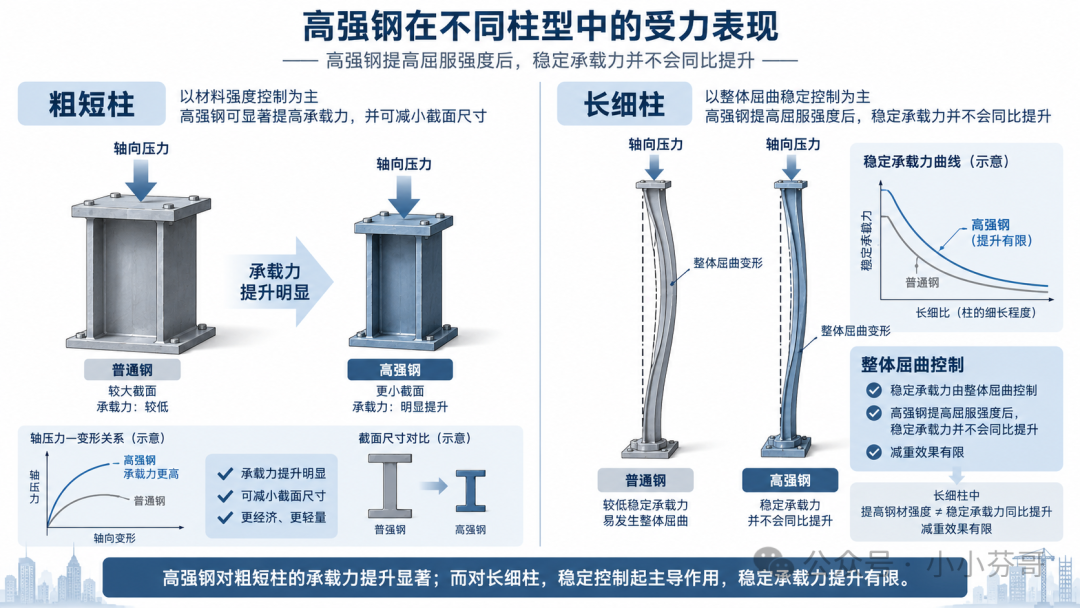

第二个反常识：压杆稳定不会按钢材强度成比例提升柱子的问题更明显。 如果是一根很短、很粗的压杆，材料强度提高以后，轴压承载力可以明显提高。但随着构件越来越细长，设计逐渐受到整体屈曲控制，高强钢的优势会被削弱。 最典型的就是Euler屈曲。 弹性临界力本质上和E、截面惯性矩以及计算长度有关，而不是简单由屈服强度决定。对于非常细长的压杆，结构甚至还没有达到材料屈服强度，就可能已经发生整体失稳。 这时你把钢材从普通强度提高到高强度，屈服强度虽然增加了，但Euler临界荷载并不会跟着增加50%。 这也是为什么长细柱采用高强钢以后，经常没有预想中那么“省”。 对于门式刚架边柱来说，情况更加复杂，因为它通常不是纯轴压，而是轴力和弯矩共同作用，同时还受到平面内、平面外计算长度以及侧向约束条件影响。 因此，柱子越接近稳定控制，高强钢的利用效率通常越低。

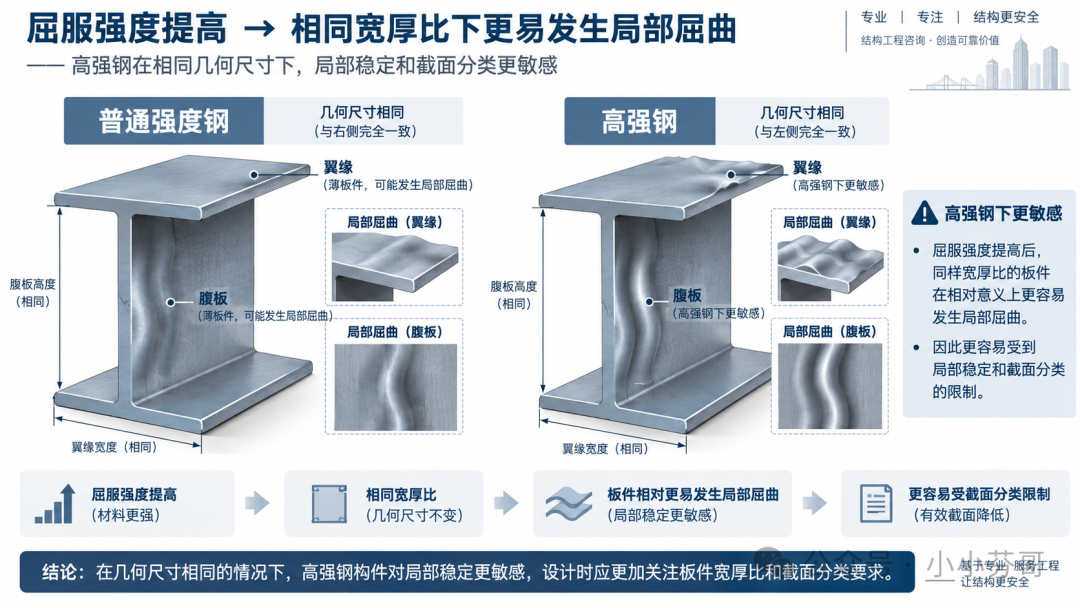

第三个反常识：钢材越强，薄板反而可能越容易变成“细长板件”这个现象更加反直觉。 很多人认为既然钢材强度提高了，那么腹板和翼缘就可以顺便做得更薄。 理论上，这确实可能减少钢重。 但钢结构规范对板件宽厚比、局部屈曲和截面分类都有相应限制，而这些限制往往与材料屈服强度有关。 钢材强度越高，同样厚度和宽度的板件，从相对意义上讲可能变得更加“细长”。 也就是说，一块在低强度钢材下属于比较紧凑的板件，换成高强钢以后，如果几何尺寸完全不变，它在规范分类里的相对宽厚比可能反而更不利。 为什么？ 因为材料虽然更强了，但板件发生局部屈曲的弹性机制并没有按照同样比例增强。 于是你会发现一个很有意思的局面：材料强度提高以后，理论上想把腹板从8 mm减到6 mm，但一检查宽厚比，板件已经过于细长；或者需要考虑有效截面，最后承载力收益被打了折扣。 对门式刚架这种大量采用焊接H形变截面的结构来说，这一点非常重要。 高强钢真正能不能省，不能只看Fy，还要看板件能不能跟着合理减薄。
一个650高、6毫米厚的腹板，换高强钢以后发生了什么？举一个非常实际的思路。 假设有一根高度650 mm左右的焊接H形构件，腹板厚度6 mm。暂时不讨论具体规范限值，只从设计逻辑看，这块腹板本身已经比较薄。 如果采用较低强度钢材，它可能已经接近某种局部稳定或截面分类的控制边界。 这时候把材料直接换成更高强度钢材，并不意味着腹板还能继续减薄。相反，随着Fy提高，板件的规范宽厚比要求可能更加敏感。 结果就是：材料升级了，但腹板厚度根本不能继续降。 翼缘也可能出现同样的问题。 于是你花了更高的材料单价，最终截面尺寸几乎没变，高强钢的优势自然也没有完全发挥出来。 这就是为什么“高强钢更强”和“高强钢一定更省钢”完全是两句话。
第四个问题：节点不一定允许你一直把构件做小即使主构件本身完全可以利用高强钢减小截面，到了节点位置，问题还没有结束。 例如梁柱连接、端板、柱脚、螺栓、焊缝，都需要把构件内力真正传过去。 如果构件截面不断减小，但它承担的设计内力并没有明显下降，那么连接区域往往会变得更加紧张。 举个简单例子。 一根梁因为采用更高强钢，翼缘面积减小了，但梁端弯矩仍然那么大。意味着单位截面上的应力水平更高，翼缘力仍然需要通过焊缝、端板或者螺栓传递。 最后可能出现这样的情况：梁轻了，但是端板不能减，螺栓数量不能少，焊缝反而需要加强。 对于门式刚架尤其如此。主构件重量确实可能减少，但节点成本未必同步下降。 所以如果只比较“主刚架吨位”，高强钢可能很好看；如果把节点加工一起算进去，经济性就没有那么简单。
海外项目还有一个更现实的问题：高强钢买不买得到？结构设计不是材料力学考试。 你可以在模型里非常轻松地把材料等级从S355改成S460，但项目所在地的采购市场未必会同样配合你。 海外钢结构项目中，材料选型至少还要考虑几个现实问题：当地供应是否稳定、常用板厚能否买到、交货期是否增加、是否需要额外认证、焊材是否方便匹配，以及加工厂对这种钢材是否熟悉。 如果为了节省10吨钢，却导致某一种高强度钢板需要单独采购，交货周期增加数周，甚至需要从另一个国家进口，那这种“优化”在实际项目中很可能毫无意义。 尤其是工业厂房和普通门式刚架，本身追求的往往不是极致轻量化，而是材料常规、加工方便、采购稳定、施工简单。 这也是为什么很多成熟的钢结构体系不会无止境追求更高钢号。

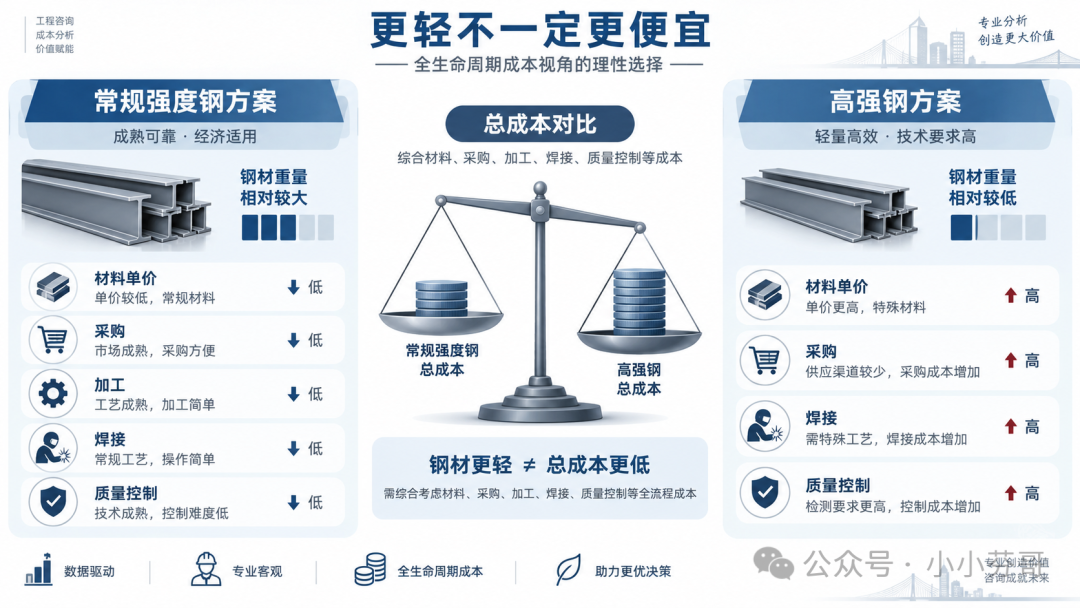

高强钢还有一个经常被忽略的成本：加工材料单价本身只是第一层。 高强钢在焊接、预热、热输入控制、焊材匹配和质量管理方面，有时会提出更高要求。不同材料等级、板厚以及项目规范下，具体要求当然不同，但设计阶段不能只认为“钢材吨位少了就是省钱”。 如果减少15%的钢重量，却使材料单价提高、焊接要求提高、加工效率下降，那么最终构件成本可能并没有下降15%。 在一些项目中，甚至可能更贵。 所以真正应该比较的从来不是： 每平方米多少公斤钢。 而是： 每平方米多少钱。 进一步说，还应该比较设计、采购、加工、运输和安装之后的总成本。
那高强钢到底什么时候最值得用？说了这么多，并不是说高强钢没有意义。 恰恰相反，在合适的地方，高强钢的减重效果非常明显。 如果一个构件主要由强度控制，截面能够随着材料强度提高而合理减小，同时又没有被挠度、稳定、局部屈曲和构造尺寸锁死，那么高强钢非常有价值。 例如某些受拉构件、强度控制明显的梁柱、重载结构以及对自重特别敏感的长大结构，都可能从高强钢中获得明显收益。 但是如果构件主要由挠度控制、整体稳定控制或者局部稳定控制，那么提高钢材等级往往不会带来同比例的减重。 这其实提供了一个很实用的设计方法：不要整栋建筑统一追求更高钢号，而应该先判断各类构件的控制条件。 哪些构件被强度控制，就优先研究高强钢；哪些构件被刚度或稳定控制，继续升级材料的意义就可能比较有限。 从这个角度看，真正高效的钢结构优化往往不是“全楼统一一种最高等级的钢”，而是把合适的钢材放在合适的位置。
一个门式刚架，甚至可以出现这种情况假设同样一栋厂房，原方案全部采用普通强度钢。 经过计算发现，柱子是强度和稳定共同控制，梁主要由挠度和稳定控制，部分拉杆几乎完全由强度控制。 这时候如果把整栋厂房全部换成高强钢，材料单价提高了，但屋面梁可能几乎没有减重。 如果换一种思路，只把高强钢用在真正能够利用其强度优势的构件上，而其他构件继续采用常规材料，整个项目的经济性反而可能更好。 这就是结构优化和简单“换材料”的区别。 前者是在寻找体系最优，后者只是修改了一个参数。
所以，钢号越高，结构就一定越省吗？答案还是那三个字：不一定。 如果构件是强度控制，高强钢通常有明显优势；如果是挠度控制，因为弹性模量基本没有变化，材料升级可能几乎没有帮助；如果是稳定控制，高强钢的收益会受到长细比和整体屈曲影响；如果是薄壁板件，还要继续考虑局部屈曲和宽厚比限制。 到了真实项目里，还必须把材料价格、采购周期、焊接加工、节点设计和当地供应链一起考虑。 所以判断高强钢是否经济，真正应该问的并不是： “这个钢材有多强？” 而是： “这个构件现在到底被什么控制？” 只有当控制条件真正和材料强度相关时，更高的钢号才有机会真正转化成更低的钢耗。 否则，高强钢很可能只是让计算书里的Fy变大了，钢结构却没有轻多少。 |
