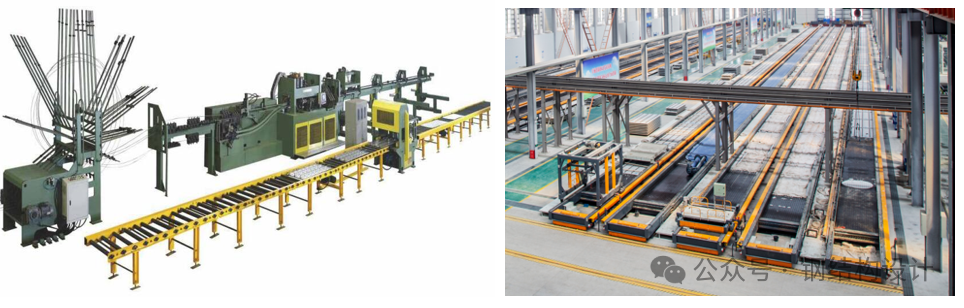

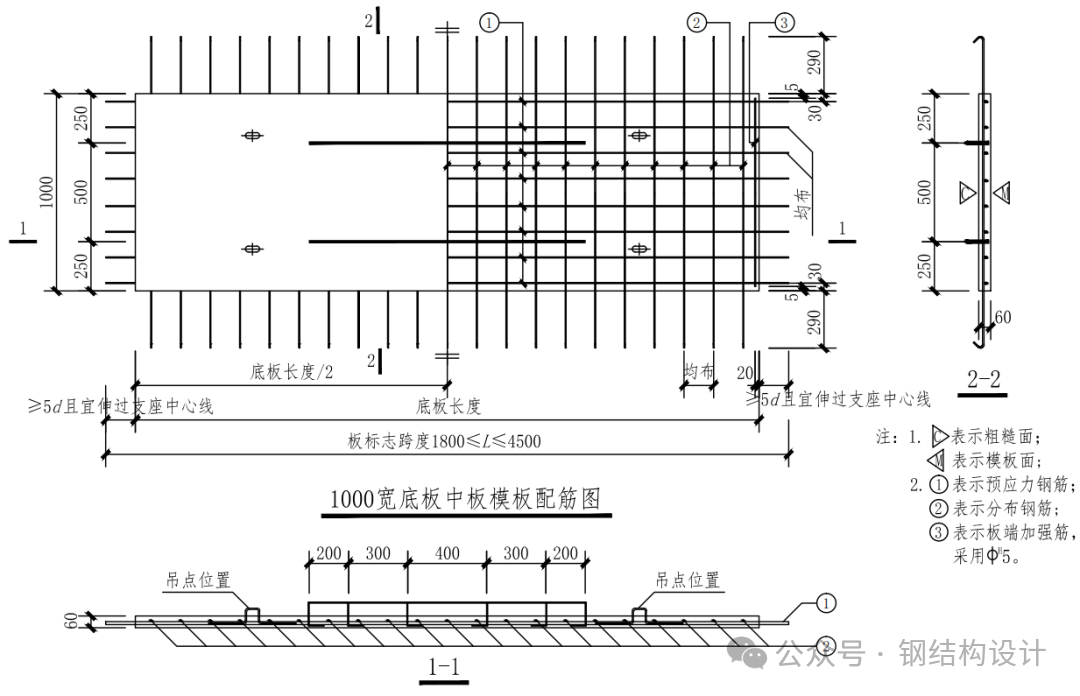

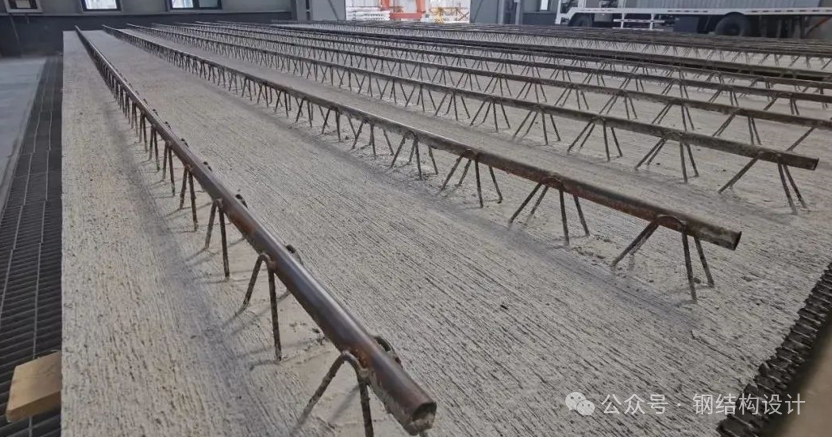

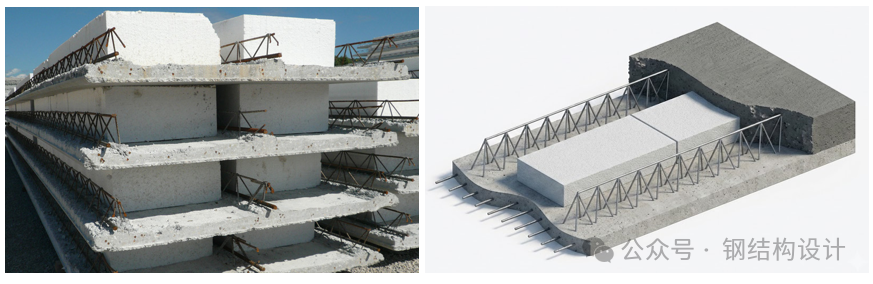

1. 钢筋桁架预应力混凝土叠合板图集山东土木建筑学会. 钢筋桁架预应力混凝土叠合板图集: T/SDCEAS 30013—2024 [S]. 2024.  图1 钢筋桁架预应力混凝土图集中的标准板块图例钢筋桁架和预应力混凝土底板，这两个部件的工业自动化程度都很成熟，组合效率也是最高的。 图2 全自动化钢筋桁架和140m预应力底板生产线 图3 大跨度厚板中应用的预应力夹芯钢筋桁架预制板
2. 变截面桁架预应力混凝土叠合板图集山东土木建筑学会. 变截面桁架预应力混凝土叠合板图集: T/SDCEAS 30017—2024 [S]. 2024.  图4 变截面桁架预应力混凝土图集中的标准板块图例这是针对较多的荷载与跨度需求种类而推出的创新方案，桁架上弦创造性地采用3根钢筋堆叠放置的独特构造，最大化优化了桁架局部受力性能与材料利用率 。

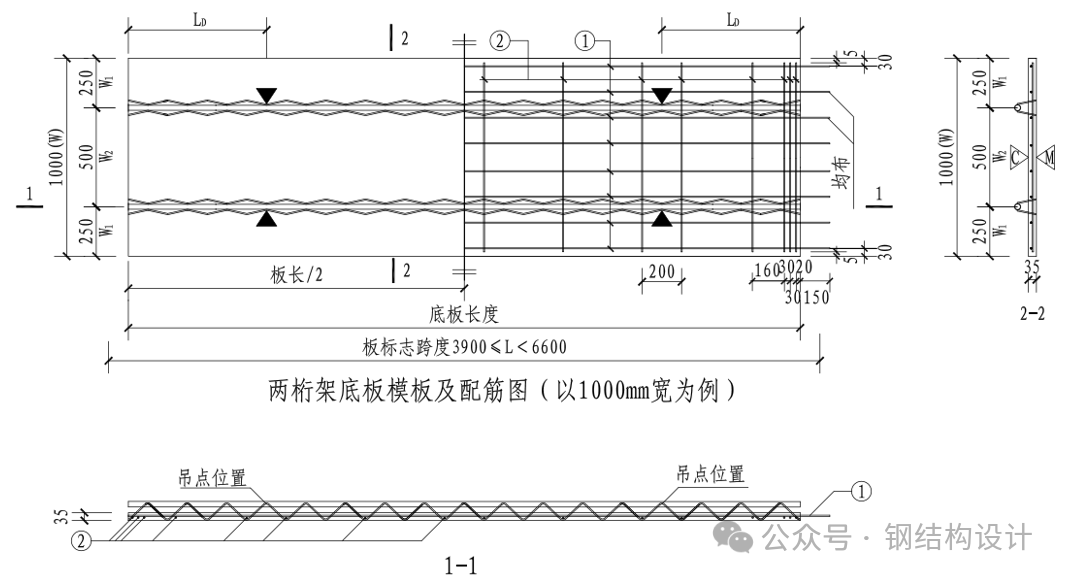

3. 预应力混凝土钢管桁架叠合板图集山东省住房和城乡建设厅. 预应力混凝土钢管桁架叠合板: L22ZG401 [S]. 2022.  图6 预应力混凝土钢管桁架图集中的标准板块图例
4. 钢管腹杆桁架预应力混凝土叠合板图集中国建筑标准设计研究院. 钢管腹杆桁架预应力混凝土叠合板参考图集: 25CG63 [S]. 2025.  图8 预应力混凝土钢管桁架图集中的标准板块图例
5. 小结后面的两个产品类型 PK3 和 PH 板，要感谢万斯达和泰大提供的产品应用技术资料。 预应力叠合板这一大类楼板产品，随着落地项目越来越多，也在持续迭代优化。 这类产品主要解决的痛点可以总结以下几点：现场免模免撑（少撑）、工业化预制效率高、可实现大跨度，并且预制的板厚可尽量做薄、实现双向板受力。 大家还有没有接触过其他类型的预应力叠合板吗？欢迎交流讨论分享。
|
