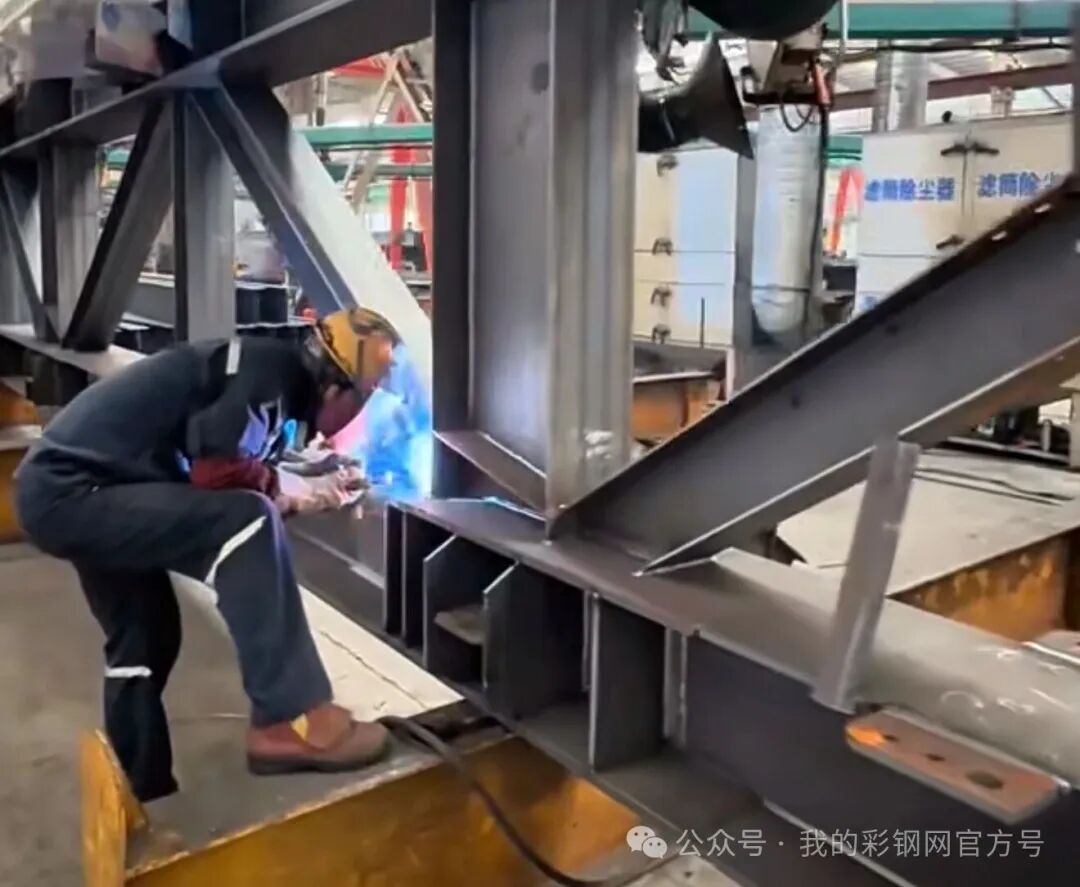

钢梁加劲板的焊接，有一个反直觉的事实：焊得越多，结构可能越危险。 不少现场人员习惯将加劲板三面满焊，觉得焊缝越满心里越踏实。但焊接设计有一条基本原则—不得任意加大焊缝，避免焊缝密集和双向、三向立体交叉并在一处集中大量焊缝。三面满焊恰恰踩中了这条红线
1. 三向约束导致残余应力超标
加劲板与钢梁腹板及翼缘板的连接区域，本质上是一个空间交汇节点。如果对加劲板的三条边——即加劲板与腹板的焊缝、加劲板上端与上翼缘的焊缝、加劲板下端与下翼缘的焊缝——全部满焊，便在三向坐标上同时形成了刚性约束。
焊接过程中，焊缝金属在高温状态下熔化、填充，冷却时必然产生收缩。当加劲板的三个方向全部被焊缝锁死，每一道焊缝在冷却收缩时都会受到另外两个方向焊缝的刚性阻碍，焊缝不能自由收缩。由此产生的双向乃至三向焊接残余应力，一般能达到钢材的屈服强度值，这对焊接延迟裂纹以及板材层状撕裂的产生是极为重要的影响因素。三面满焊等于人为地在加劲板周边制造了一个“应力笼子”，越是焊得密实，内部应力反而越大。
2. 应力集中诱发疲劳开裂
在承受动力荷载的结构中——例如吊车梁、公路和铁路钢桥的横隔板——三面满焊的危害更为显著。当加劲板下端与受拉翼缘焊接时，焊缝端部成为应力集中区。工程实践表明，纵隔板竖向加劲肋与桥面板的焊缝端部、U肋与横隔板连接焊缝等部位，正是疲劳裂纹的高发区。正因如此，规范明确规定：中间横向加劲肋下端宜距受拉翼缘断开，吊车梁横向加劲肋不得与受拉翼缘焊接。
3. 合理的构造做法

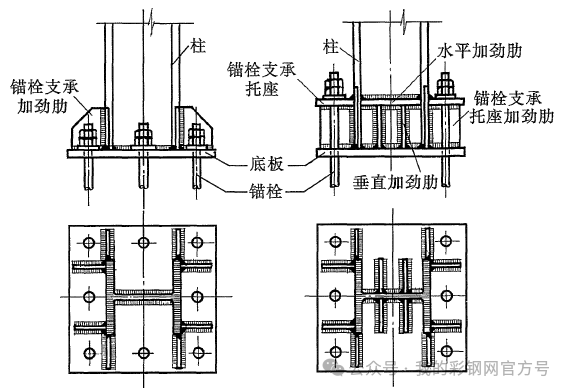

正确的做法是：加劲板与腹板采用双面角焊缝连接，上端视受力需要可选择与上翼缘焊接（当上翼缘承受固定集中荷载时，通常需要焊合以保证传力），但下端一般应在距受拉翼缘一定距离处断开，不做焊接。支承加劲肋的构造应遵循“对称设置、足够刚度、有效传力、防疲劳断裂”的原则。当加劲肋通过焊缝传力而非端部顶紧时，还需验算焊缝强度是否满足要求。这种“两焊一放”的做法，既保证了必要的连接强度，又为焊缝收缩留出了自由度，从根本上避免了三维约束应力的累积。
即便焊缝布置合理，加劲板的焊接顺序和分段方式同样不容忽视。
1. 为什么要分段

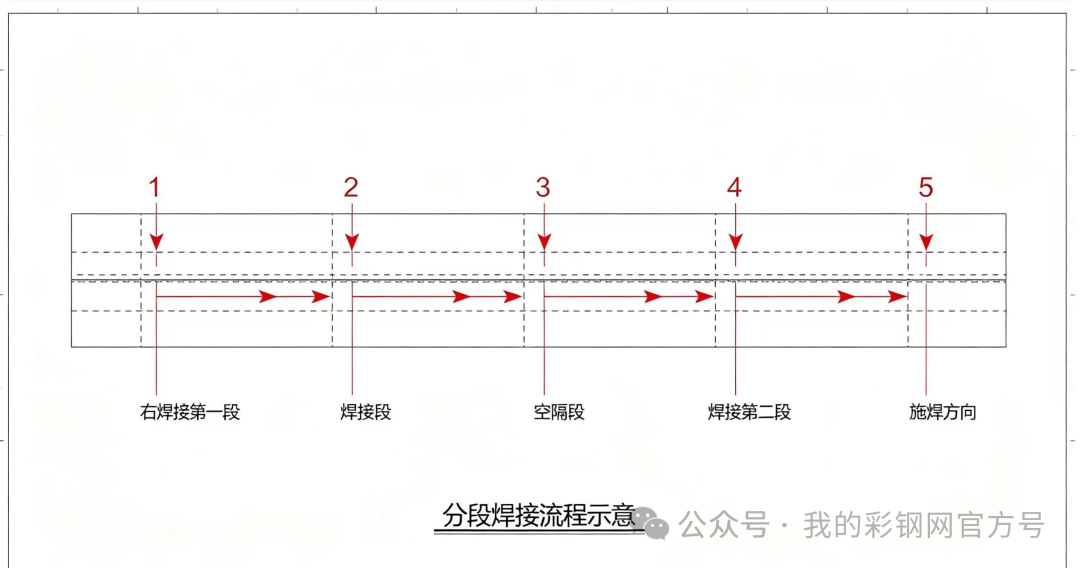

焊接本质上是一个局部快速加热和冷却的过程。长焊缝若一次性连续焊完，热量在局部持续累积，焊缝区域和热影响区的温度梯度急剧增大，冷却后必然产生显著的收缩变形和不均匀的残余应力。对长焊缝宜采用分段退焊法或多人对称焊接法，并宜采用跳焊法以避免工件局部热量集中。 分段焊接的核心思路就是“化整为零”：将一条长焊缝分成若干个短段，跳着焊、退着焊，让每一段的焊接热量有时间向周围母材传导和散逸，从而降低整体温度梯度。
2. 常用的分段方式

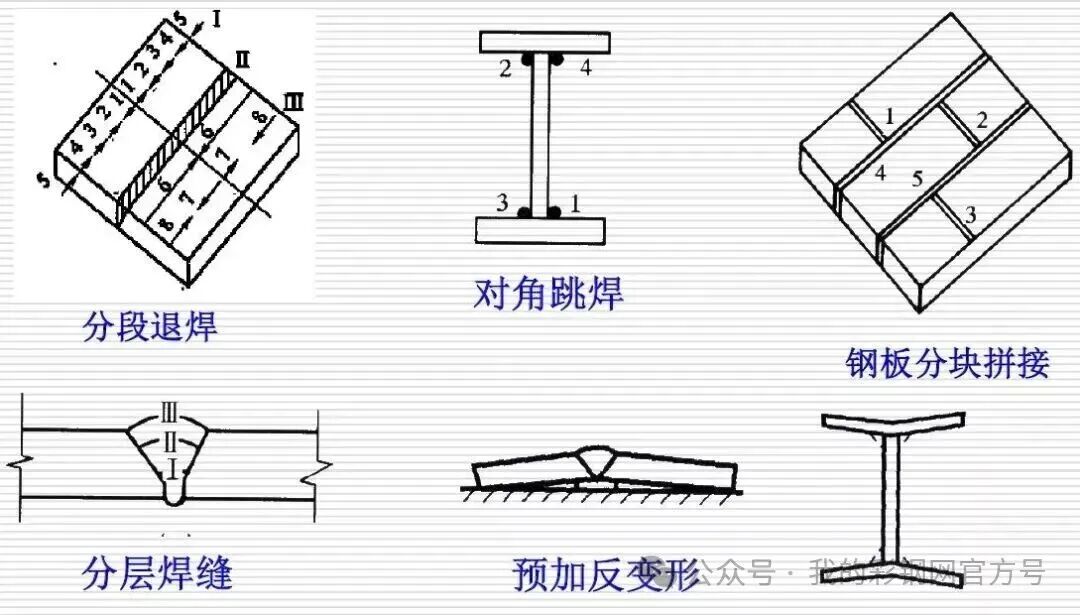

a.分段退焊法：焊接方向总体上是从一端向另一端推进，但每一小段的焊接方向与总体方向相反——即“从中间向两头退焊”或“由远端向近端退焊”。这种方法使焊缝的收缩变形相互抵消，有效减小整体变形量。 b.跳焊法：将焊缝分为若干段，按跳跃式的顺序间隔施焊。例如四段分段跳焊法将焊缝分为四段，按第四段、第二段、第一段、第三段的顺序施焊；当多层多道焊时，各层分段的部位须错开50mm以上。 c.对称施焊：对于加劲板两侧均有焊缝的情况，应由两名焊工在腹板两侧同时对称施焊，使两侧的热输入和收缩力相互平衡，避免单侧焊接导致的角变形。
3. 顺序原则
分段焊接的顺序安排，同样有章可循。 装配焊接时应先焊收缩量较大的接头，后焊收缩量较小的接头，接头应在小的拘束状态下焊接。具体到加劲板焊接：宜先焊加劲板与腹板的连接焊缝，再处理加劲板端部与翼缘的连接。这样做的逻辑在于，先完成主要传力焊缝，让加劲板在自由度较大的状态下先行固定，后续焊接的拘束度相对较小，变形可控。
对于批量加劲板的焊接，还应遵循“对称布置、间隔施焊”的原则，避免在同一区域连续施焊造成热量累积。
三面满焊的问题不在于“焊多了”，而在于“锁死了”——让原本可以释放的收缩应力无处可去，最终咬伤焊缝或母材。分段焊接也不是什么高深技巧，只是承认一个物理现实：热量集中就会变形，分散输入才能走得更远。
真正决定焊接质量的，往往不是那台焊机，而是对材料行为的理解深度。让每一道焊缝都有伸缩的余地，让每一条连接都有释放的空间—这不是保守，是经验沉淀下来的判断力。
|
