一、规范
1. 《钢结构设计标准》12.7.6条条文说明：地脚螺栓的锚固长度不宜小于20d，当螺栓直径超过40mm时，地脚螺栓端部应该焊接锚板，锚固长度不宜小于12d。
2. 《高层民用建筑钢结构技术规程》8.6.1-4条：
钢柱柱脚的底板均应布置锚栓按抗弯连接设计，锚栓埋入长度不应小于其直径的25倍，锚栓底部应设锚板或弯钩，锚板厚度宜大于1.3倍锚栓直径。
3.《门式钢架轻型房屋钢结构技术规范》GB51022-2015第10.2.15-4条：
柱脚锚栓应采用Q235或Q345钢制作。锚栓端部应设置弯钩或锚件，且应符合现行国家标准《混凝土结构设计规范》GB50010的相关规定。锚栓的最小锚固长度la（投影长度）应符合表10.2.15的规定，且不应小于200mm。锚栓直径d不宜小于24mm，且应采用双螺母。
4. 《钢结构设计手册》脚锚栓埋入混凝土基础中的长度一般取25倍锚栓直径，在锚底部应设弯钩或锚板。锚栓端部直钩的长度不小于4倍的锚直径，锚板度不小于 1.3 倍的锚栓直径。
二、破坏模式控制
锚栓抗拉设计强度降低的原因在于：考虑撬力的影响、柱脚锚栓受力不均匀以及锚栓工作条件和预埋质量等；我国规范对钢柱脚未考虑基础混凝土的开裂破坏，通过折减抗拉设计强度保证锚栓的安全性。
1. 端部构造：必须设置弯钩或锚板，分散局部应力，避免混凝土崩裂；
2. 混凝土强度：等级越高，抗拉拔能力越强；

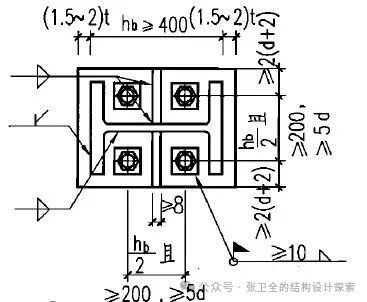

3. 边距约束：最小边距需≥5d，防止劈裂破坏；见三。
4. 设计建议优先优化端部构造：采用锚板替代弯钩，可缩短锚固长度至12d~15d（直径>40mm时）；
5. 验算混凝土承载力：重点校核锥体崩裂及劈裂破坏，而非依赖长度冗余；
三、边距：
1. 《地脚螺栓（锚栓）通用图》（HG/T 21545-2006） 5.9条一次性埋入的锚栓中心至基础边缘的距离不应小于4d（d为锚栓直径），且不应小于150mm（d≤20mm时不小于100mm），并不小于锚板宽度的1/2加50mm。
2. 《化工设备基础设计规定》（HG/T 20643-2012） 3.0.8条当地脚螺栓为埋入式时，其中心线至基础边缘距离不应小于4d，且不应小于100mm（当d>20mm时不应小于150mm）和不小于锚板宽度之半加50mm。
3.《石油化工塔型设备基础设计规范》（SH/T 3030-2009） 10.3.1条、10.4.11条地脚螺栓中心到边缘距离不应小于4倍地脚螺栓直径，也不应小于150mm。
4.《机械工业厂房结构设计规范》（GB50906-2013） 7.4.3条地脚锚栓中心到基础顶面边缘的距离，宜大于地脚螺栓直径的5倍，且应大于150mm。

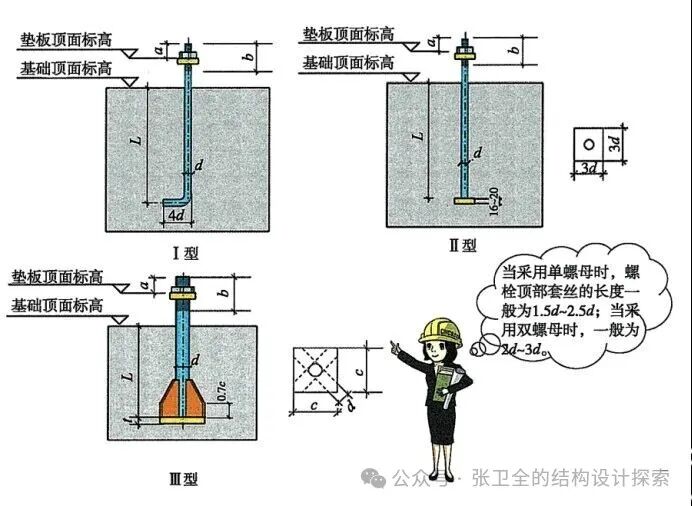

四、外露长度计算：
外露部分需满足安装调平与紧固需求，包含三部分：
二次灌浆层厚度（≥50mm）；
柱脚底板+垫片厚度；
螺栓顶部套丝长度（单螺母1.5d~2.5d，双螺母2d~3d）。
总外露长度宜为6d~8d。
五、地脚螺栓锚固长度加长会对柱子的受力产生什么影响？
锚栓中的轴向拉应力分布是不均匀的，成倒三角型分布，上部轴向拉应力最大，下部轴向拉应力为０。随着锚固深度的增加，应力逐渐减小，最后达到25～30倍直径的时候减小为0。 因此锚固长度再增加是没有什么用的。只要锚固长度满足上述要求，且端部设有弯钩或锚板，基础混凝土一般是不会被拉坏的。
