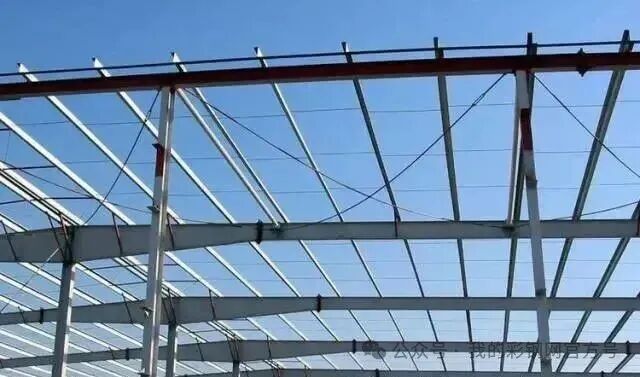

在钢结构厂房中，柱子之间常能看到斜向布置的杆件，这就是柱间支撑。它的核心作用是：保证结构纵向稳定、提高侧向刚度、传递吊车制动力、风荷载和地震力等水平荷载。简言之，柱间支撑是为了抵抗水平方向的力。
竖直钢柱擅长承受竖向压力，但水平力一推，单根柱子极易侧倾。即使两根柱子之间焊一根水平横杆，整个四边形框架仍可变成平行四边形——几何可变，毫无抗侧能力。
结构力学有一条铁律：铰接三角形几何不变，四边形可变。要阻止柱子侧移，必须用斜杆将矩形区域“切割”成两个三角形。三角形的边长固定后内角无法改变，因此柱间支撑必须斜着放，把软弱的可变四边形变成不可变形的刚性整体。
斜杆倾角一般取 30°～60°，以 45°左右为最优。角度太小水平分力效率低，角度太大竖向分力过大；45°时材料利用率最高，传力路径最短。

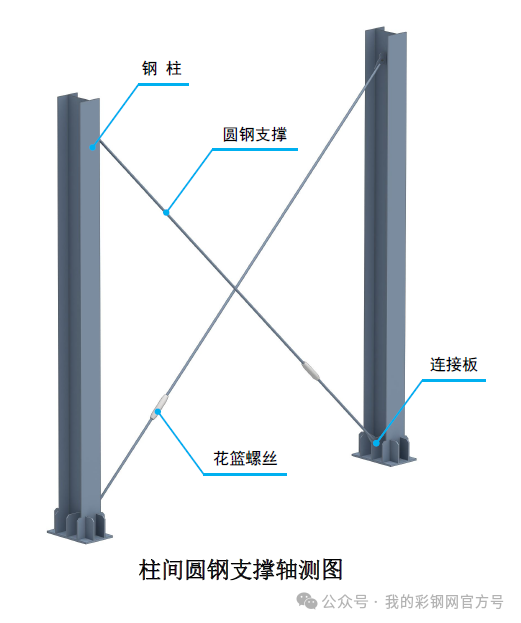

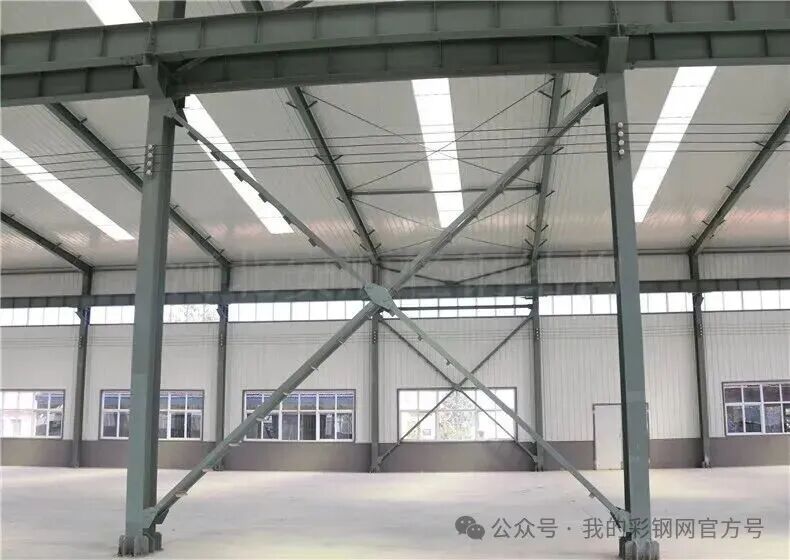

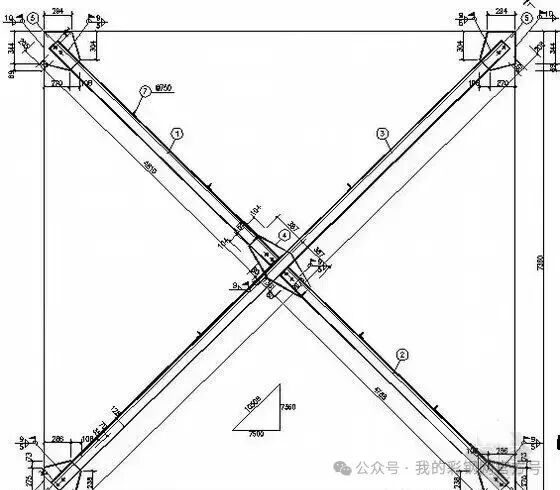

最常见的十字交叉支撑（X形）在水平力作用下，一根斜杆受拉、另一根受压。受压杆屈曲后会退出工作，但受拉杆仍能独自维持结构稳定，继续传力。这种“一根失稳，另一根顶上”的机制提供了天然的安全冗余。设计中交叉支撑可按拉杆设计，材料效率极高，这是水平布置无法做到的。

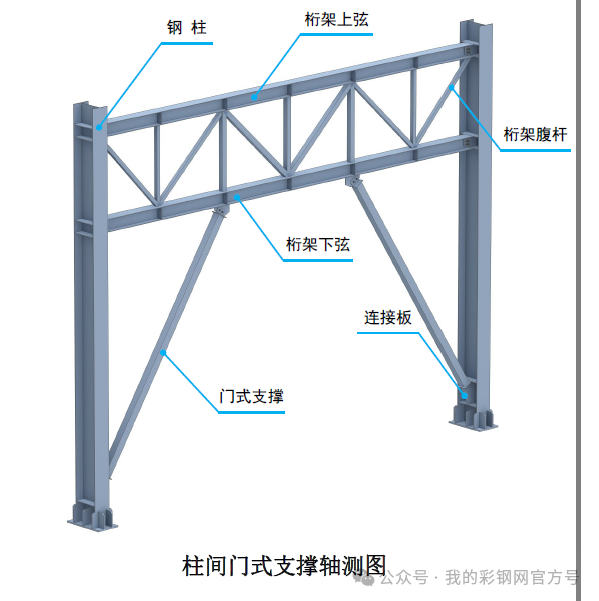

除十字交叉外，还有人字形、V形、门架式支撑，但核心逻辑不变：必须通过斜向构件形成几何不变体系。抗震设计中，规范明确禁用K形支撑（抗震性能差），同时支撑刚度要适度，避免节点脆性破坏。
柱间支撑通常布置在柱列的中部附近，而非端部。这样山墙风荷载经屋盖水平支撑传递到柱间支撑的路径最短，整体刚度更好，避免产生扭转效应。
钢结构柱间支撑斜着放，不是习惯使然，而是力学铁律的要求：斜杆构成三角形保证几何不变，交叉支撑实现拉压接力高效传力，中部布置获得最短路径。每一根斜杆，都是钢结构稳定体系的脊梁。 ![]()
|
