本文转载自公众号：割炬钢构许师傅 网架滑移法许师傅已经讲了两篇，没看过的朋友赶紧点击旧文阅读： 冬奥冠军靠滑雪板，那网架滑移靠什么？一文告诉你答案 网架滑移法是怎么回事？一个案例三分钟给你讲清楚 如果不愿意花时间细看旧文，那许师傅今天这篇就提炼总结网架滑移法的四个关键点。
第一，分片分段，累积滑移。

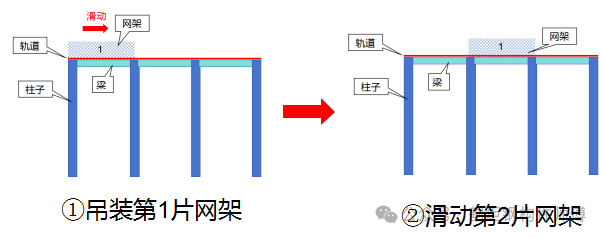

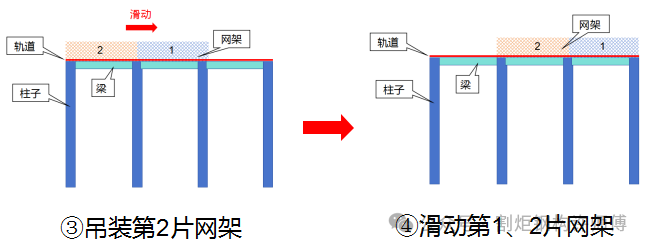

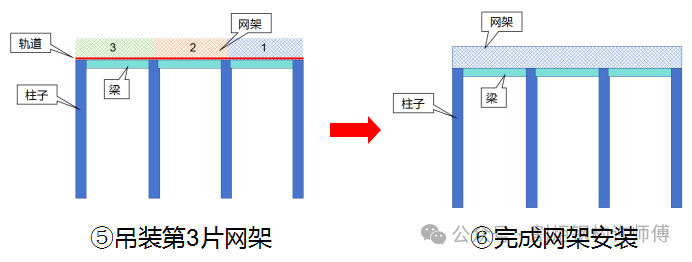

在很多情况下，网架滑移不是对网架整体进行滑移，因为没有这么大的场地给你拉或顶过去， 而且整体滑移所需要的推力是很大的，成本算下来会很高，所以分片累积滑移才相对合理。 那它是怎么实现的呢？来，上图！
第二，铺设轨道，给网架穿上滑靴。
滑移思路清楚了，剩下的就是怎么做了。 滑移之前，首先要在结构柱顶铺设滑移轨道，在地面拼装网架单元片时，在网架节点对应位置下方安装滑靴，这样才能把滑移的台子搭建起来。 那滑靴是怎么一个构造呢？看下图。
上图中的钢滑块就是滑靴，工程师们想出来利用槽钢作为网架滑动的轨道，然后在槽钢的两侧设置侧挡块，防止滑动过程中轨道受力出现偏移。
另外，为防止滑靴“卡轨”或“啃轨”现象的发生，工程师们将滑靴四周设计为“雪橇”式，这样能有效防止滑靴因滑道不平整、焊缝不光滑出现卡住“啃轨”情况出现。 如下图所示： 第三，动力来源：卷扬机或液压顶推装置。 台子搭建好了，接下来就是要动起来，那它的动力来源是什么？

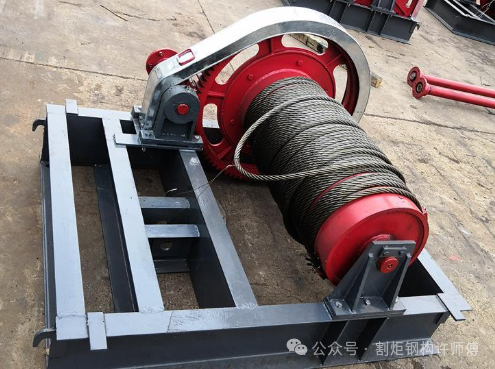

第一种是利用卷扬机来拉动。

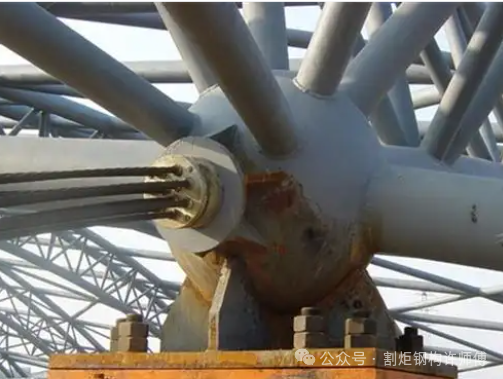

卷扬机提供动力，网架对应节点上设置锚点用钢丝绳拉动，实现网架的滑移。
第二种，利用液压顶推器顶推滑移。
液压顶推器是近年来比较常用的滑移动力装置， 它可以连接计算机系统进行同步控制，滑移过程中能稳定高效地提供动力，具有可控性强、误差偏移小的优点。

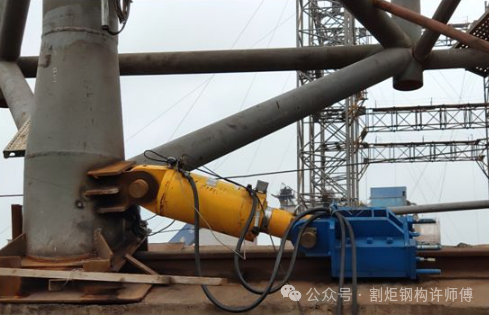

类似项目的液压顶推器顶推滑移
第四，卸载
当所有网架单元滑移到位后，检查、调整网架支座的坐标位置， 复核没问题后用千斤顶顶起支座，采用气割去除滑轨， 同步卸载千斤顶直至支座降至安装标高，完成网架的安装。

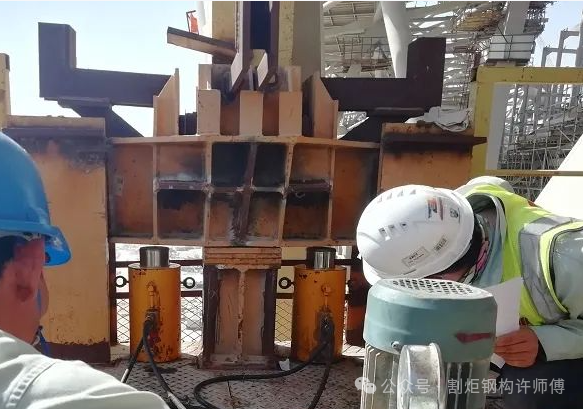

类似项目的卸载示意图
总结：网架累积滑移法，就是先在结构顶部铺设临时轨道，把分片分段且已经穿上“滑靴”的网架单元，用卷扬机或液压顶推器作为动力，将其推拉至指定位置，然后卸载置于主体结构上，完成网架的安装。
|
