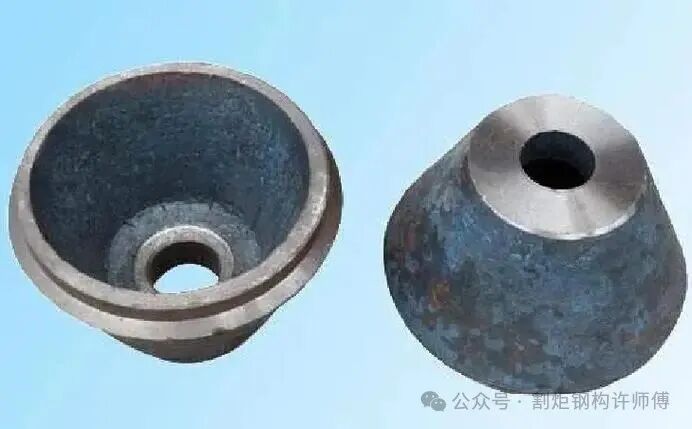

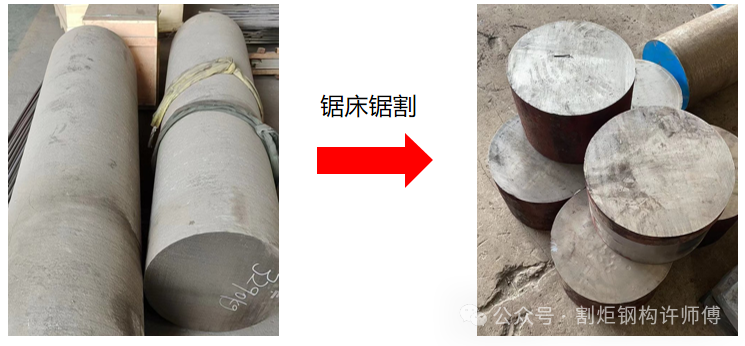

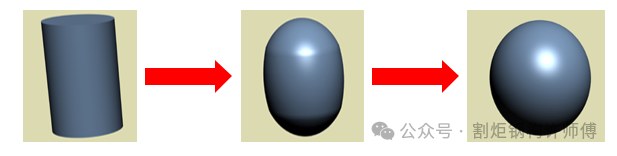

网架主要分为螺栓球网架和焊接球网架，这两兄弟犹如网架界的哼哈二将，搞懂了他们才能真正搞懂网架。螺栓球网架杆件主要由钢管、锥头（封板）、套筒、高强螺栓和销轴等组成。 首先，来看看杆件钢管。 杆件钢管为高频焊管或无缝钢管，下料时采取管子自动切割机，下料坡口一次性成型。 再来看看锥头的加工。锥头的原材料主要是圆钢，下料采取锯床锯割。 然后采取高速蒸汽冲床或者油压机，加上专用的成型模具，把钢圆片锻造成圆锥形。 最后，锥头成型采取机加工，加工后的锥头如下图所示。 锥头成型 锥头和杆件做好后，在专用设备上进行焊接组装，如下图所示： 焊接完成后即可进行抛丸除锈、喷涂油漆，打包运输至现场。 网架的“骨头”制作完成后，再来看看螺栓球网架的“关节”，也就是球节点是怎么制作的。 球节点材料主要也为圆钢，下料同样采取锯床机械锯割。 然后对锯割下来的圆柱体进行钢球初压： 将圆钢在加热炉中加热至1150℃~1200℃，初锻采取高速蒸汽冲床。 球体锻造采取高速蒸汽冲床，配合专用成型模具。 锻造加工温度应控制在800~850℃。 锻造时球体表面不得有微裂纹的产生。同时锻造后的球体表面应均匀顺滑。 锻造过程 在专用车床上首先劈出工艺孔平面，然后在该平面上钻出工艺孔。 先采用钻头钻出螺栓孔，然后换成丝锥进行内螺纹的攻制。 打磨除锈成型，最后上漆。 注意除锈上漆前要给螺栓孔打上标记，要有球号、螺纹孔加工工号等，便于后续组装定位。 看完后，有细心的朋友会问，那个锥头的加工为什么要用圆钢来加工，圆管不行吗？ 答案是不行。 来源：割炬钢构许师傅 |
