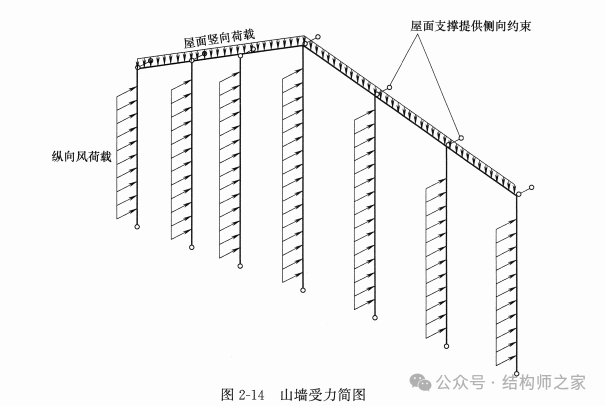

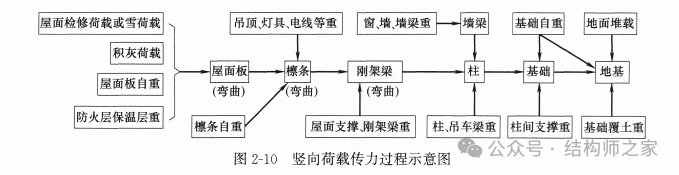

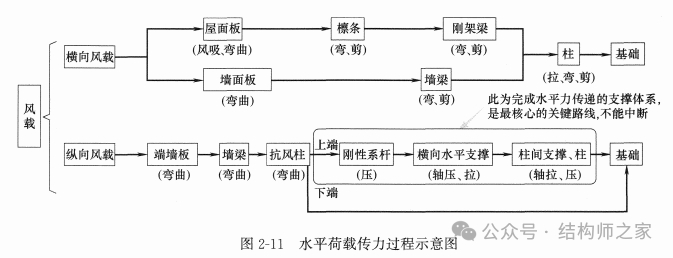

无论是竖向荷载还是水平荷载的传递，我们要抓住一个永恒不变的核心：不管力的传递过程如何曲折，但最终都要百川入海，那就是最终都要传到地基上。我们可以把力的传递过程看成力的流动，最终都要流到地基这个海里面。因此，力的传递过程之中不能出现任何中断的情况。否则可能危及整个结构的安全。竖向荷载及水平荷载传力过程示意如图2-10、图2-11所示。 在施工时没有将支撑组成一个稳定的空间体系就开始施工其他榀刚架，这次《门规》特别把这部分单独拿出来强调，并且史无前例地把这条列为强制性条文，这说明不仅施工过程中施工人员不懂正确的施工顺序，而且设计师也是似是而非，施工交底时既不强调，图纸上也没有任何说明，结果造成大量的施工现场事故。这就是典型的结构体系是可变还是不可变没有搞清楚，结果大风一吹，整个刚架全部倾覆，造成重大的人员伤亡和财产损失。图2-12就是支撑没有安装，没有形成可靠的空间体系就施工其他榀刚架所酿成的悲剧。 图2-13、图2-14为山墙风荷载传递路径及山墙受力简图。 文章来源：《门式刚架结构实战设计》（第三版） 门式刚架结构实战设计（第三版）（朗筑·张俊）2024.10.pdf 链接: https://pan.baidu.com/s/1xqbz6tsHSeqnpcpyv7UXOw?pwd=p8p3 提取码: p8p3 |
