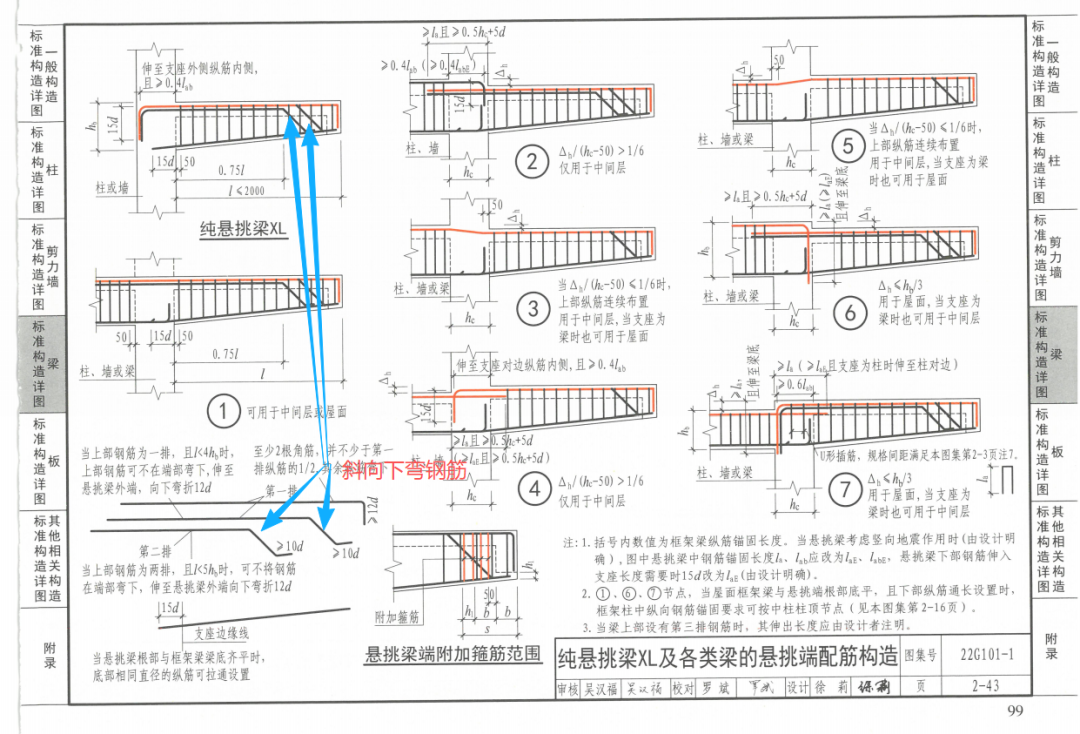

不知大家注意到没有，在做悬挑梁设计时，除部分上部纵筋要求伸至悬挑梁下弯外，还要求部分上部纵筋在距离悬挑端一定距离处（位置详见《混规9.2.8条》）斜向下弯。- 全长受负弯矩：悬挑梁根部承受最大负弯矩，从根部到端部，弯矩逐渐减小至零。上部纵向钢筋全程受拉。
- 剪力大且全长存在：悬挑梁剪力从根部到端部也存在，与弯矩组合，导致斜裂缝更容易发展。
- 斜弯现象：在斜裂缝和竖向裂缝的共同作用下，受拉钢筋的拉力会产生一个
垂直于裂缝面的分量，这个力有将混凝土保护层撕裂的趋势，称为“撕裂效应”或“斜弯现象”。如果在梁上部截断钢筋，截断点处的钢筋拉力会突然消失。而斜裂缝可能会延伸超过这个截断点。这样一来，抵抗斜裂缝尖端拉力的钢筋就不足了，极易导致混凝土被撕裂，发生脆性的斜截面受弯破坏（即斜弯破坏）。这种破坏没有预兆，非常危险。向下弯折的构造，完美地遵循了“钢筋的弯起点应在其充分利用截面以外，且弯起钢筋与梁中心线的交点应位于不需要该钢筋的截面之外”这一基本原则（《混规》第9.2.8条）- 形成“钢筋桁架”：弯折下去的钢筋，在斜裂缝发展后，可以像桁架的斜腹杆一样，直接承受斜裂缝处的拉力，将力传递到梁的受压区（梁底部）。
- 保证斜截面受弯承载力：弯折钢筋在斜截面上的力臂仍然很大，能有效提供抗弯能力，防止斜裂缝张开导致的破坏。
- 分批锚固，减小应力集中：钢筋分批在不同位置弯下并锚固在梁下部，避免了所有钢筋在根部应力集中，也使钢筋的拉力能平顺地传递给混凝土。
|
|
|
|
|
