在钢结构体系中，次梁与主梁的连接节点设计直接影响荷载传递路径和结构安全。其中，简支梁（次梁）置于主梁之上的节点，因其受力明确、构造简单、施工便捷，成为工程中最为常见的连接形式。
简支梁置于主梁上的节点，其核心设计理念是实现“铰接”的受力假定——即节点仅传递竖向剪力，不传递弯矩。这一假定意味着次梁端部在荷载作用下可产生自由转动，主梁不对次梁提供转动约束。
然而，绝对理想的铰接在实际工程中并不存在。设计的任务在于，通过合理的构造措施，使节点的实际转动刚度尽可能接近理论假定，同时确保剪力传递可靠。这要求我们在节点细部处理上把握两个关键：一是避免形成抵抗弯矩的约束构造，二是保证转动变形留有充裕空间。

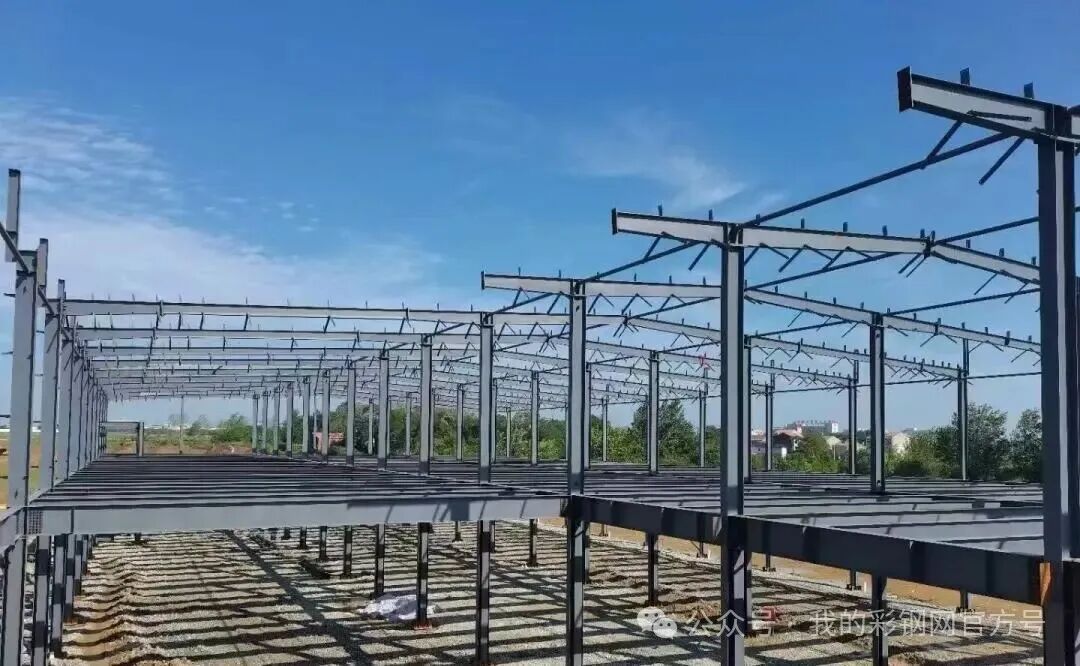

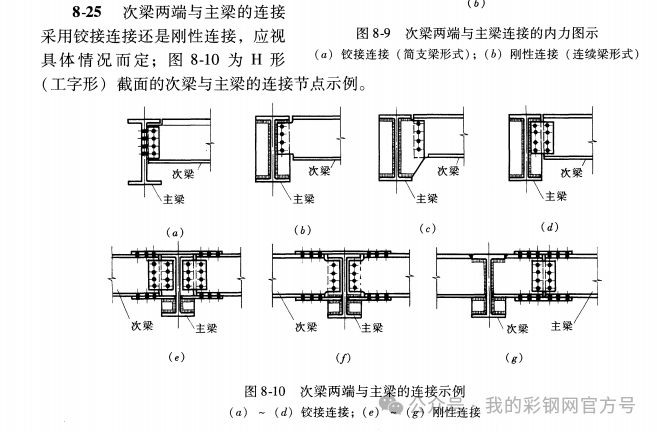

根据连接件的不同，简支梁与主梁的连接主要有以下几种成熟做法：

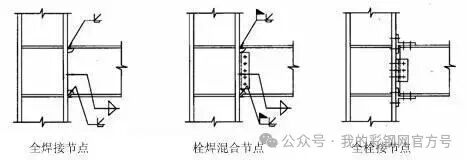

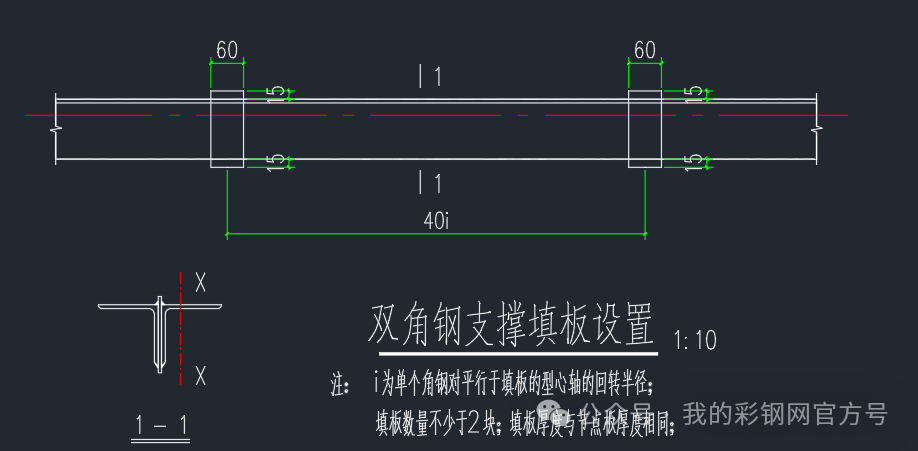

1.角钢连接 这是最经典的铰接构造。在次梁腹板两侧设置角钢，一侧与主梁腹板（或加劲肋）通过螺栓连接，另一侧与次梁腹板连接。角钢本身具有一定的柔性，在弯矩作用下可通过变形释放转动需求。当次梁两侧均有荷载时，可采用双角钢对称布置。

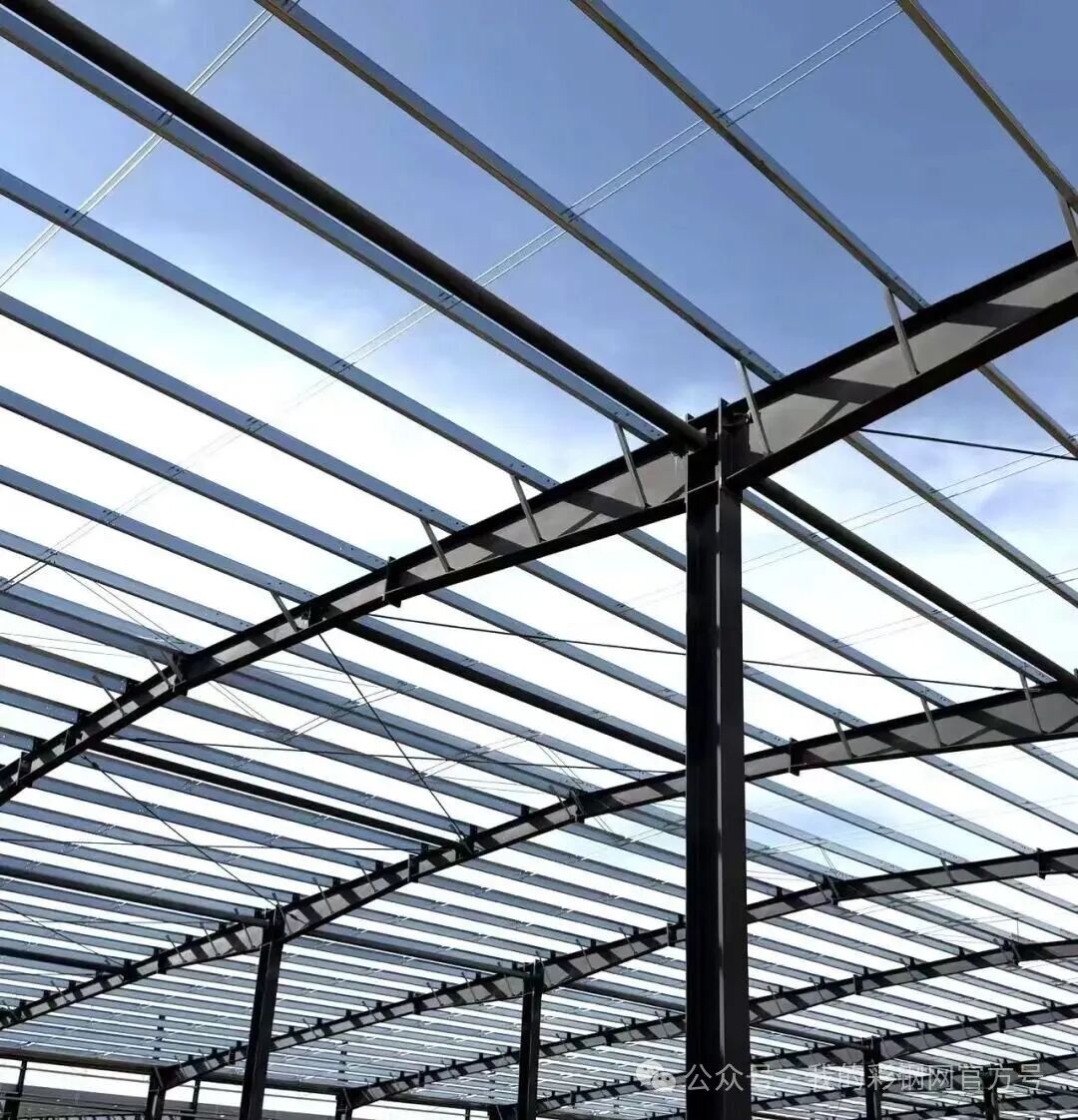

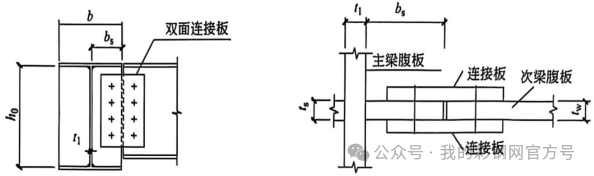

2.连接板连接（单剪板） 在主梁腹板上焊接一块竖向连接板，次梁腹板与之通过螺栓连接。这种形式构造更为简洁，但对施工精度要求较高。需要注意的是，连接板的厚度和螺栓布置应保证在剪力作用下的承载能力，同时连接板的平面外刚度不宜过大，以免产生约束弯矩。
3.加劲肋连接 当主梁腹板较薄或受力较大时，可在主梁腹板对应位置设置横向加劲肋，次梁腹板直接与加劲肋通过螺栓连接。加劲肋不仅增强了主梁的局部稳定性，也为次梁提供了可靠的传力路径。
4. 梁托连接 在主梁翼缘上焊接梁托（牛腿），次梁支承于梁托之上。这种形式多用于荷载较大的情况，次梁端部可设置支承加劲肋，确保局部承压安全。梁托连接传力直接，但需注意支座反力的偏心影响。
简支梁节点的设计计算应围绕“强连接、弱构件”的原则展开，但需注意此处的“强连接”是指剪力传递能力，而非抗弯能力。
1. 剪力设计值 节点连接的承载力应按次梁端部最大剪力设计值确定。对于多跨连续次梁，尚应考虑荷载不利布置的影响。当次梁两侧均有荷载时，剪力设计值可适当折减，但折减幅度不宜过大。
2.螺栓群计算 连接螺栓主要承受剪力，按受剪螺栓群计算其承载力。需注意偏心剪力的影响——当剪力作用线与螺栓群形心存在偏心时，应考虑扭转效应。实际工程中，为简化计算，常通过构造措施尽量减小偏心距。
3. 连接板与焊缝计算 连接板的厚度应不小于次梁腹板厚度的1.2倍，且应满足局部稳定的构造要求。连接板与主梁的连接焊缝按传递全部剪力计算，焊缝尺寸需考虑施焊空间的要求。
4. 主梁局部验算 次梁传来的集中力可能引起主梁腹板的局部屈服或屈曲，必要时应设置横向加劲肋。加劲肋应按压杆设计，其截面尺寸应满足宽厚比限值，并与主梁腹板可靠连接。

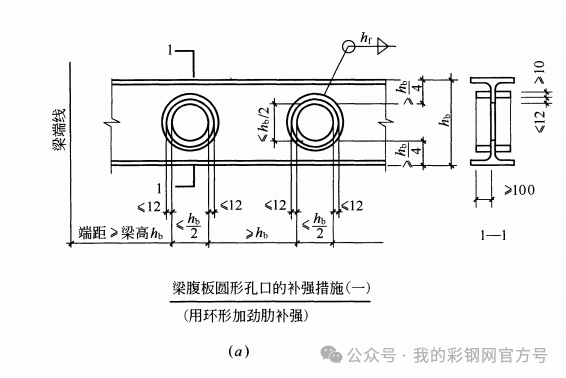

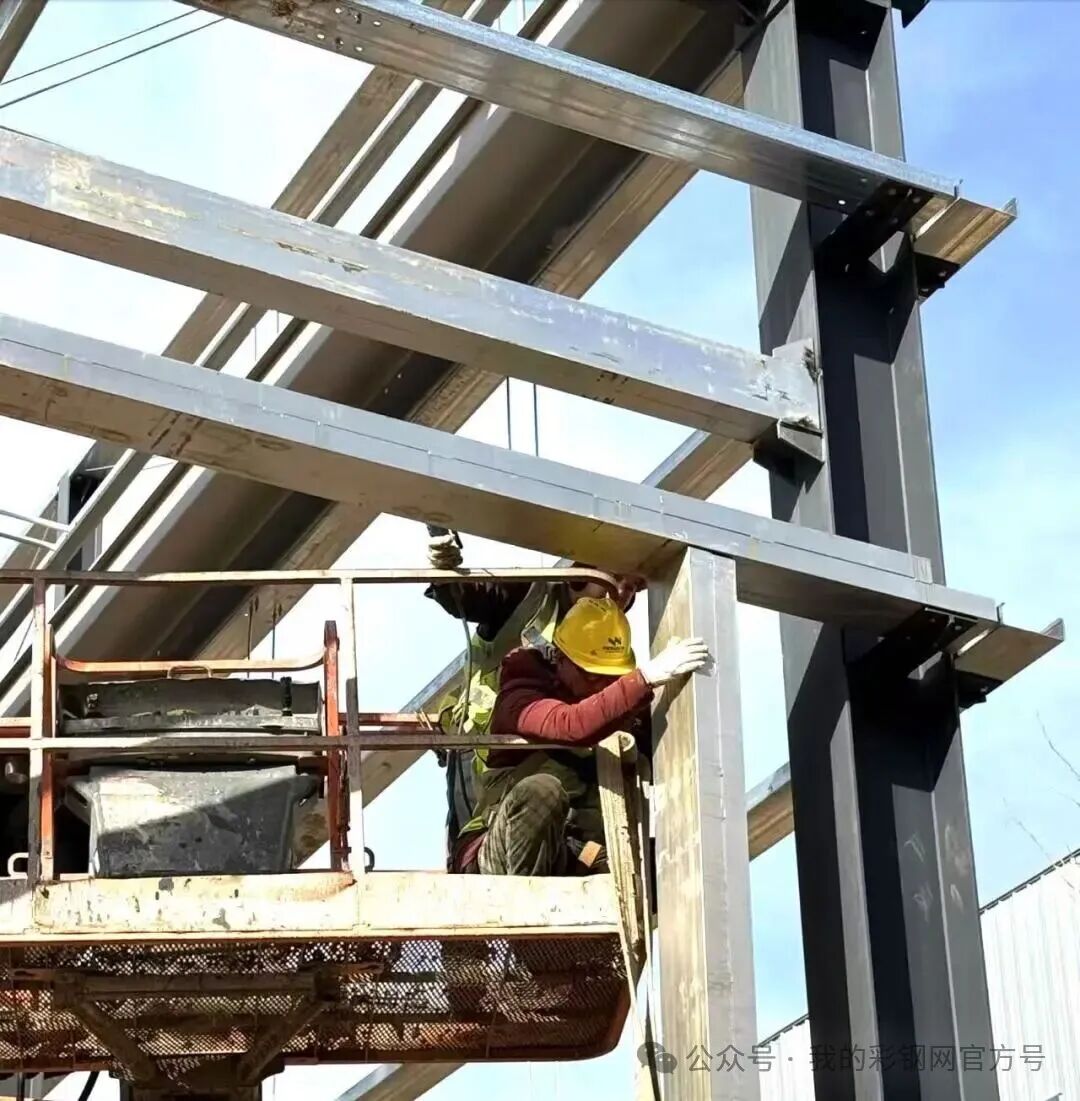

好的节点设计，功夫往往体现在细节处理上。 转动空间的预留：次梁腹板与连接板之间应留有适当的间隙（通常2-3mm），避免因接触而产生附加约束。螺栓孔可考虑采用标准孔或扩大孔，以适应施工误差和转动变形。 安装便利性：节点构造应考虑现场安装的可操作性。对于高空作业，宜优先采用高强度螺栓连接，减少现场焊接。当采用焊接时，应设置安装耳板或临时支撑。 防腐与维护：节点区域是腐蚀的敏感部位，连接板与梁腹板之间的缝隙应做好密封处理。所有焊缝应连续封闭，避免积水积尘。 抗震构造措施：在抗震设防区，即使按铰接设计的节点，也应考虑地震作用下的变形能力。螺栓的边距和端距应符合抗震规范要求，防止发生脆性撕裂。
优秀的节点设计，不仅满足力学假定，更兼顾施工可行性和耐久性要求。对于工程师而言，理解每一种构造形式背后的受力机理，把握设计计算的边界条件，才能在工程实践中做出可靠而经济的选择。 |
