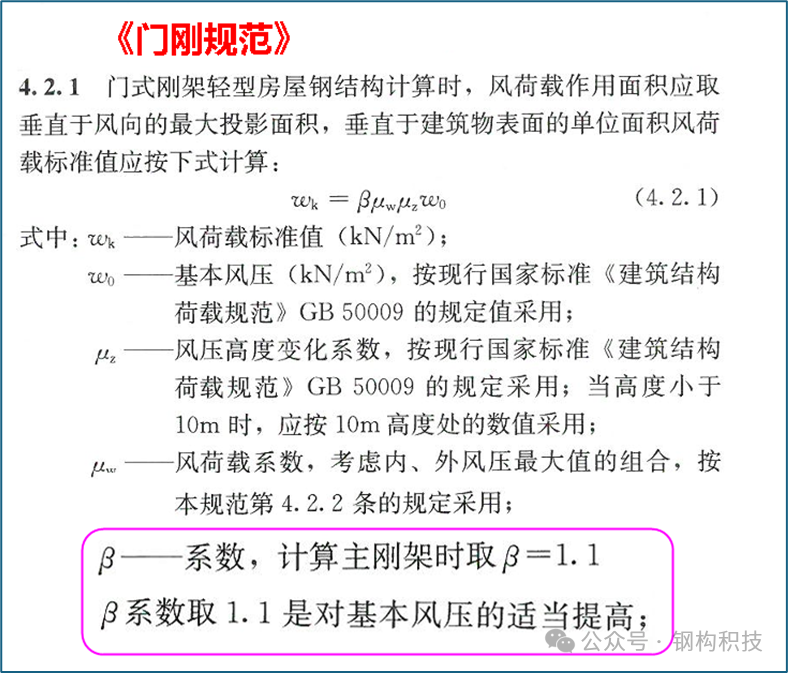

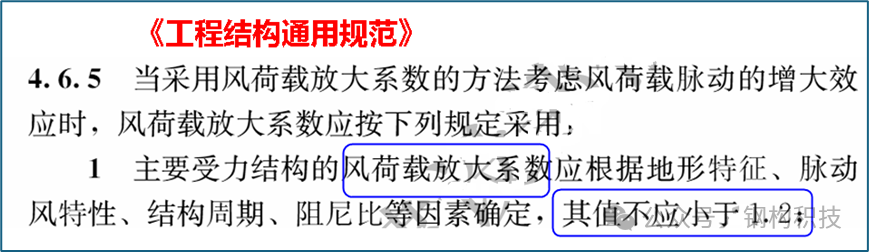

门式刚架轻型房屋钢结构对风荷载敏感，其风荷载计算与普通建筑有显著不同。 GB51022-2015专门针对门式刚架的特点，制定了符合其受力特性的风荷载计算规定。 01风荷载计算公式重点之一：风荷载放大系数   ![]() ![]()

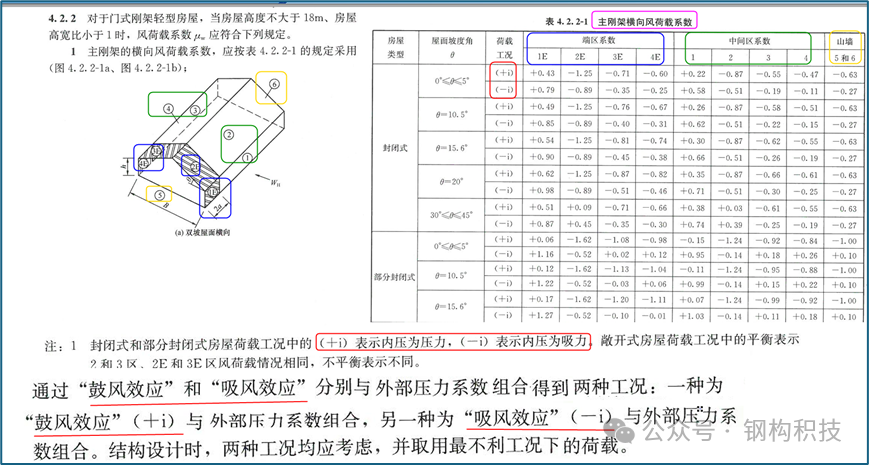

02 风荷载计算公式重点之二：风荷载系数 ?横向风：垂直于屋脊方向的风荷载（即从山墙侧面吹向刚架平面） ?纵向风：平行于屋脊方向的风荷载（即从山墙端部吹向房屋） 横向风直接作用于刚架平面，是控制刚架柱和梁内力的主要工况。根据《门刚规范》（GB 51022-2015），当房屋高度不大于18m、高宽比小于1时，可按规范规定的分区系数直接计算。  ![]() ![]()
此表需要掌握 1. 分区示意图—端区和中间区 2. 典型体型系数取值+i表示内压为压力，-i表示内压为吸力 3. 坡度对系数的影响：如图封闭式类型，规范按θ≤5°到30°≤θ≤45°五档分别给出系数，坡度越大，屋面受风吸的风险越小，甚至可能转为压力——这对高大厂房的设计有重要影响。 4.内外压组合：一个容易被忽视的问题，如对于封闭式房屋，规范给出了两种工况： ?工况①（内压为压力）：用上标“+”表示 ?工况②（内压为吸力）：用上标“-”表示 设计时应取两种工况的最不利值进行验算，不可遗漏！

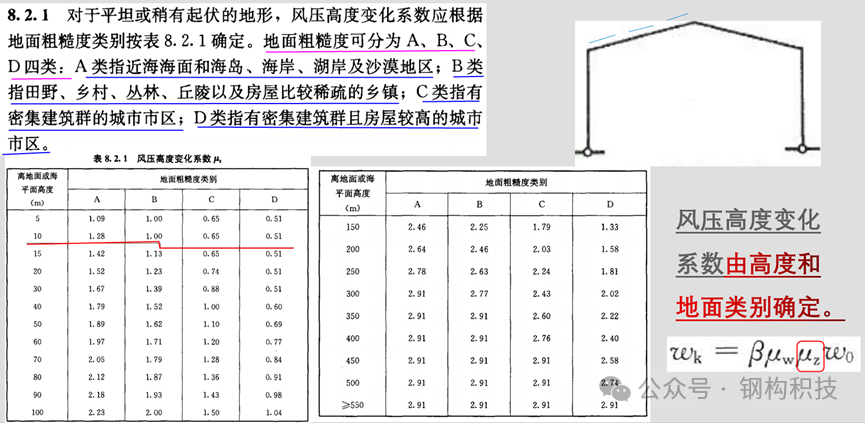

03风压高度变化系数：严格执行荷载规范要求 按现行国家标准《建筑结构荷载规范》GB50009的规定采用。特别提醒：当高度小于10m时，应按10m高度处的数值采用，不可随意折减。  ![]() ![]()

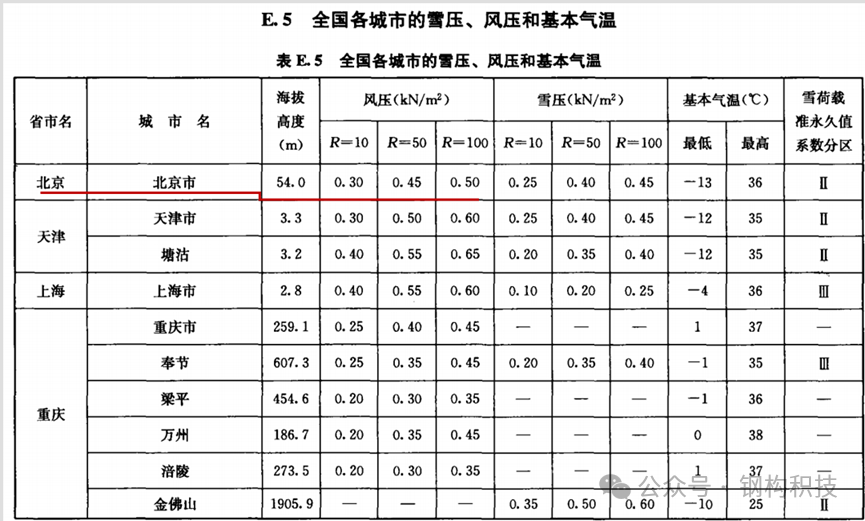

04基本风压：以荷载规范附录为准 按现行国家标准《建筑结构荷载规范》GB50009的附录E表E.5执行。设计时应根据项目所在地查取对应的基本风压值，确保基础数据准确可靠。  ![]() ![]()
设计建议 门式刚架的风荷载计算虽然公式并不复杂，但细节要求多、分区分类细、内外压组合需全面考虑。建议设计人员： ?熟读规范相关章节，理解体型系数的分区含义 ?注意坡度变化对屋面风压的影响规律 ?对封闭式房屋，务必验算内压为压力和吸力两种工况 ?高度小于10m时，风压高度变化系数按10m取值 只有准确把握这些核心要点，才能确保门式刚架结构在风荷载作用下的安全性和经济性。
