【钢结构政策·技术】钢框架中的BRB到底是一个什么东西？读完立马弄懂

BRB是屈曲约束支撑的英文简称，它是用于钢框架结构的一种抗侧力构件。既能提供承载力，还能在地震中发挥抗震耗能作用。

来看看它长什么样子，如下图所示：

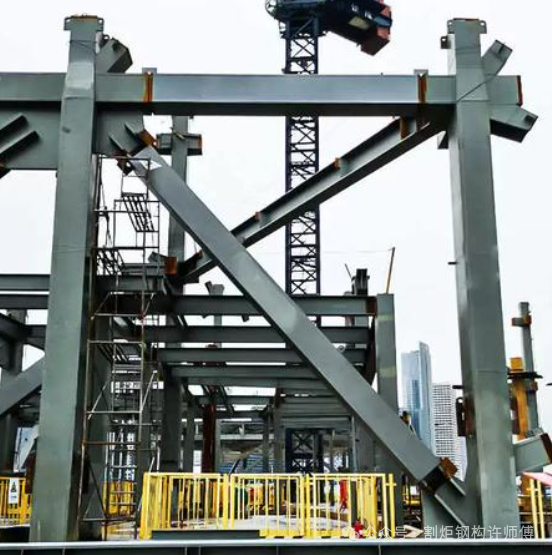

钢框架中的BRB

很多朋友第一次见到这玩意时，肯定会说这不就是一个钢支撑吗，还需要单独取一个英文缩写名字BRB？

难道这样能显得自己很牛？

不好意思，我确实很牛。

许师傅第一次在图纸中遇到这东西时，也是丈二和尚摸不着头脑，还以为普通钢支撑，测算钢结构造价时把他当成了普通钢构件。

后来一找专业厂家询价，发现其成品价格真的很牛：是相同重量钢构件的2倍~3倍！

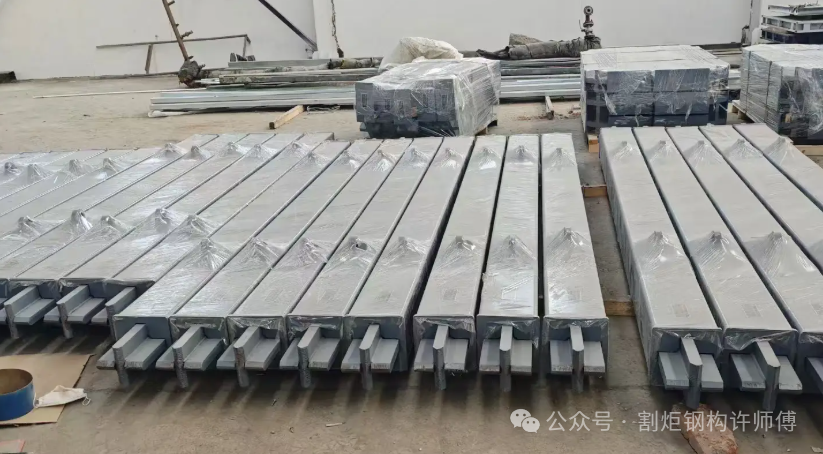

生产车间中的成品BRB

为什么它的价格这么高？

因为它能屈能伸呀。

来看看BRB的构造。

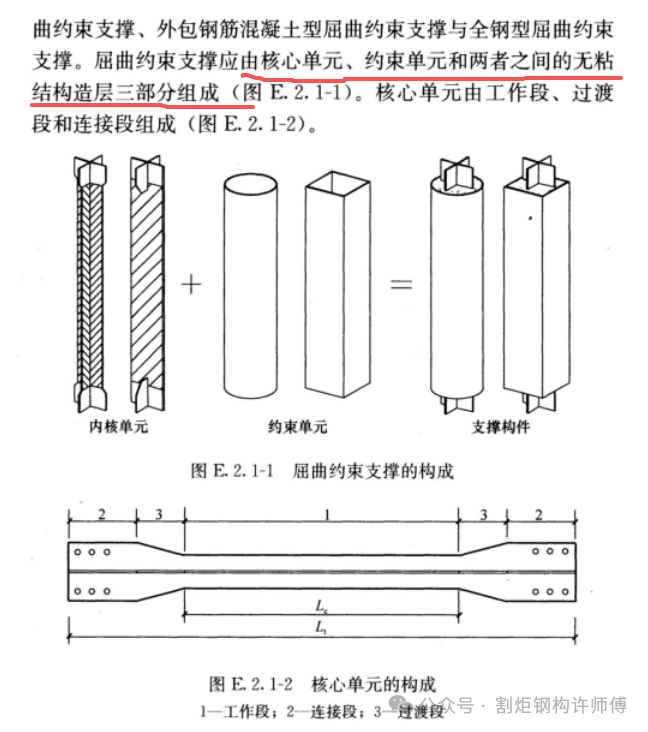

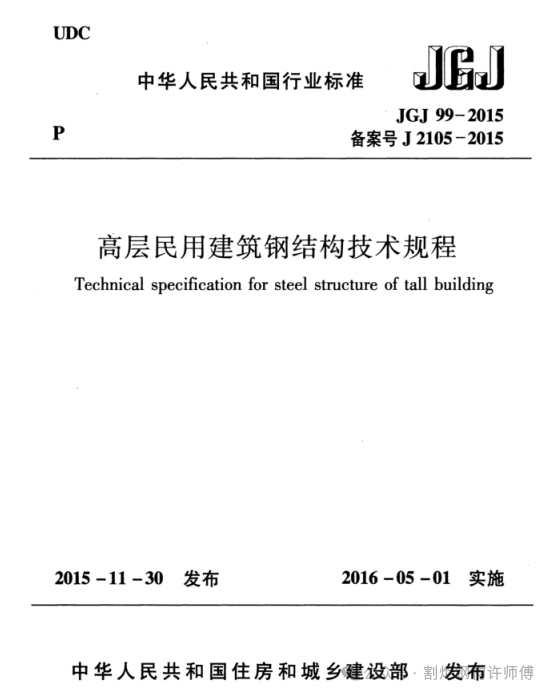

它是由芯材、约束芯材屈曲的套筒和位于芯材与套筒间的无粘结材料组成（详见《高层民用建筑钢结构技术规程》（JGJ99-2015）附录E 屈曲约束支撑的设计）。

普通钢支撑受拉还行，但如果一受压，很容易发生失稳现象，承载力急剧下降；

而BRB由于芯材、套筒和无粘接材料三者相互作用，发生了神奇的“物理反应”，能展现出极好的延性和耗能能力，抗拉抗压，无所不能。

它在地震中起到了金属阻尼器的作用，扮演着结构“保险丝”的角色。

当地震来时，其产生的力会反复拉扯建筑结构体的柱与梁，就像下面这样：

如果产生的能量把柱和主梁都破坏了，整栋建筑直接就倒了。

但如果这栋建筑安装了BRB，这时它就会站出来，吼上一句：

我不入地狱，谁入地狱！

它会率先进入塑性耗能阶段，吸收地震传导过来的大部分能量，保护主体框架梁柱不发生严重破坏。

同时，它与主体结构一般是螺栓或节点板连接的，地震后坏了，还可以随时更换新的，非常贴心实用。

所以在地震频繁的地区，不只是钢框架结构会用上，钢筋混凝土框架结构也会用上，如下图所示：

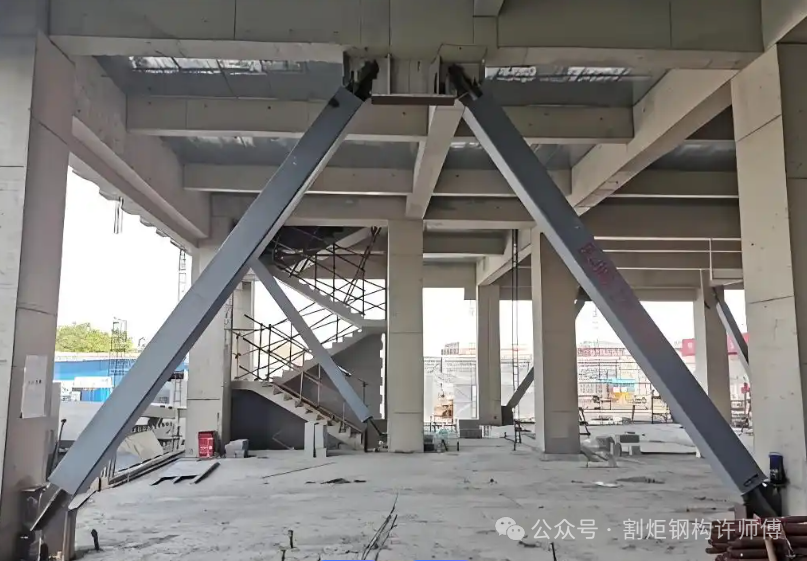

钢筋混凝土框架结构中的BRB

所以贵，是有贵的道理。

但常规的建筑一般不需要它。

那达到什么样条件的建筑体才行呢？

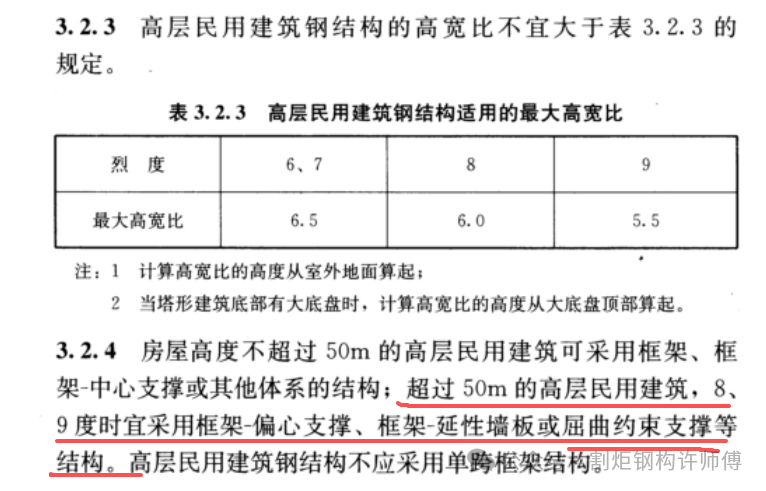

在《高层民用建筑钢结构技术规程》（JGJ99-2015）第3.2.4条中有如下说明：超过50m的高层民用建筑，8、9度时宜采用框架-偏心支撑、框架-延性墙板或屈曲约束支撑等结构。

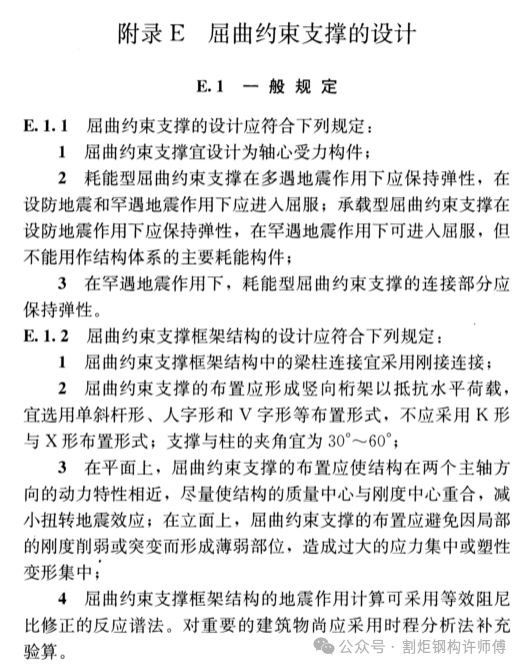

同时，在这本规范中“附录E 屈曲约束支撑的设计”章节中对BRB的设计要求进行了详细的说明，感兴趣的朋友可以翻阅学习下。
