【钢结构政策·技术】钢结构地脚螺栓偏位：常见原因+正确处理方法！

面对这一常见质量问题，是简单粗暴地敲弯了事，还是凿除重来？

地脚螺栓偏位通常表现为单根螺栓在承台内的水平位移、整体柱脚螺栓群相对轴线的扭转，或是螺栓标高的超差。

如果处理不当，会导致钢结构柱安装时无法就位。强行安装会使柱身产生附加应力，严重时甚至改变结构受力体系，为工程留下安全隐患。因此，处理时必须遵循以下原则：

1. 安全第一，严禁“野蛮施工”：严禁采用火焰加热后强行弯曲螺栓的做法。高温加热会改变钢材的金相组织，降低螺栓的屈服强度和抗拉强度，破坏其力学性能。

2. 设计复核，结构验算：任何处理方案，尤其是涉及受力性能改变的方案，必须经原设计单位认可，并进行承载力复核。

3. 经济合理，优选方案：在处理偏位时，需综合考虑处理成本、工期影响及施工难度，选择最优解。

要解决问题，首先要找到症结。根据现场经验，地脚螺栓偏位主要源于以下三类原因：

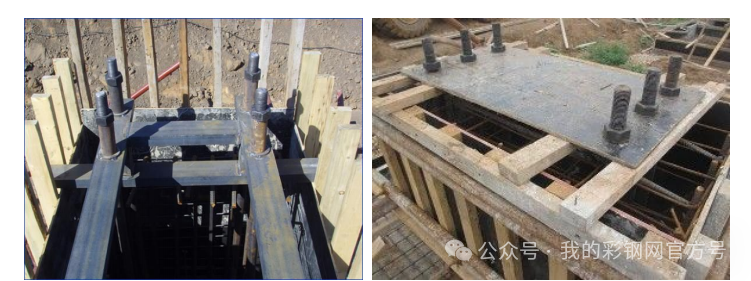

定位架刚度不足：在浇筑混凝土时，如果仅靠钢筋简易固定或定位钢板刚度不够，混凝土的自重和振捣棒的冲击极易导致螺栓整体位移。

测量与放线误差：轴线控制网的精度不够，或浇筑过程中未进行二次复测。

混凝土浇筑冲击：混凝土从高处倾泻直接冲击螺栓组，或振捣棒触碰螺栓造成位移。

根据偏位量的不同，处理措施通常分为以下四个等级。

方案一：微调法（适用于偏位量 ≤ 20mm 或 0.1倍直径）

当螺栓偏位量较小，在规范允许偏差范围内或轻微超标时，可采用此方案。

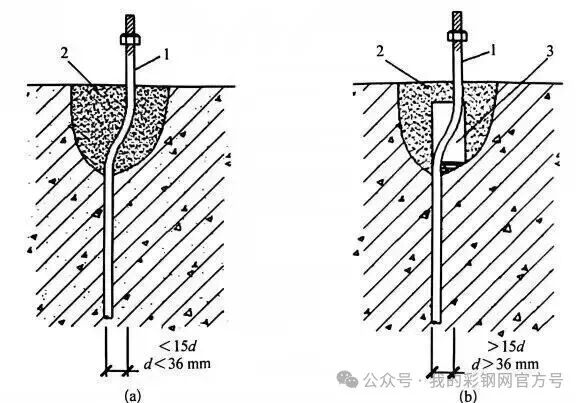

做法：使用特制加长套筒进行纠偏。将原螺栓螺纹部分清理干净，通过加长螺母连接。如果螺栓根部弯曲，可采用机械冷弯（千斤顶顶推）进行微量校正，但严禁火焰加热。

前提：此方案需确保螺栓的垂直度和有效承载长度不变，且经设计确认强度满足要求。适用于柱底板预留孔尚有调节余量的情况。

方案二：扩孔与垫板补强（适用于偏位量 20mm ~ 50mm）

这是现场最常用的处理方法，经济且操作相对简单。

做法：

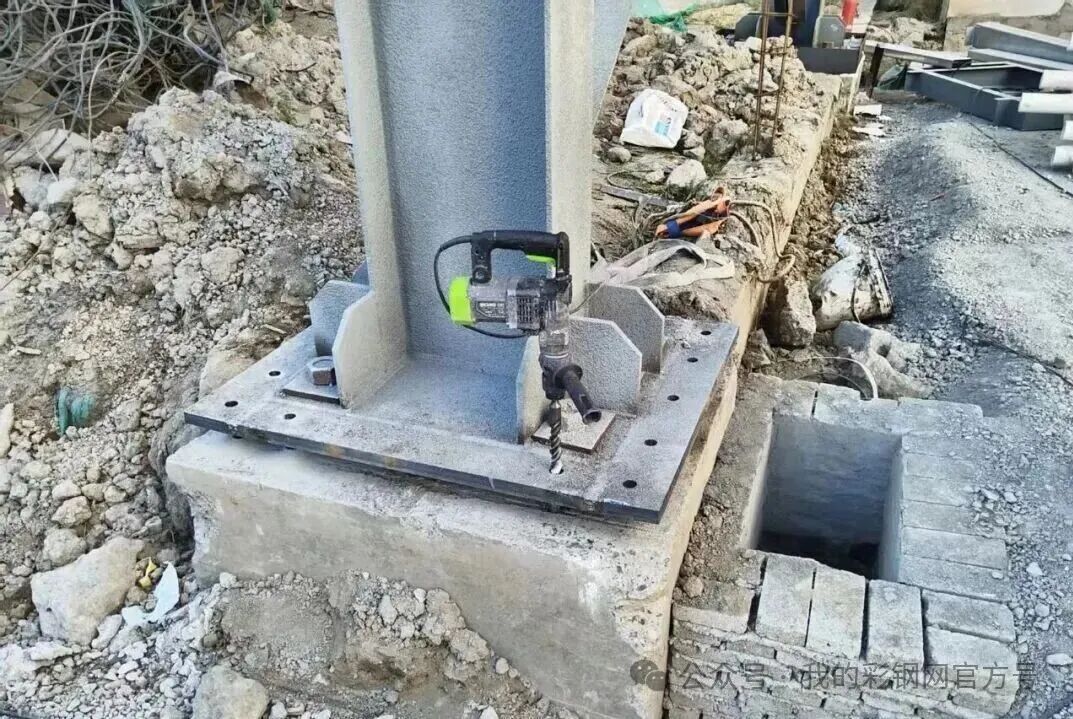

1. 根据现场实测的螺栓位置，在钢柱底板上进行扩孔或重新开长圆孔。

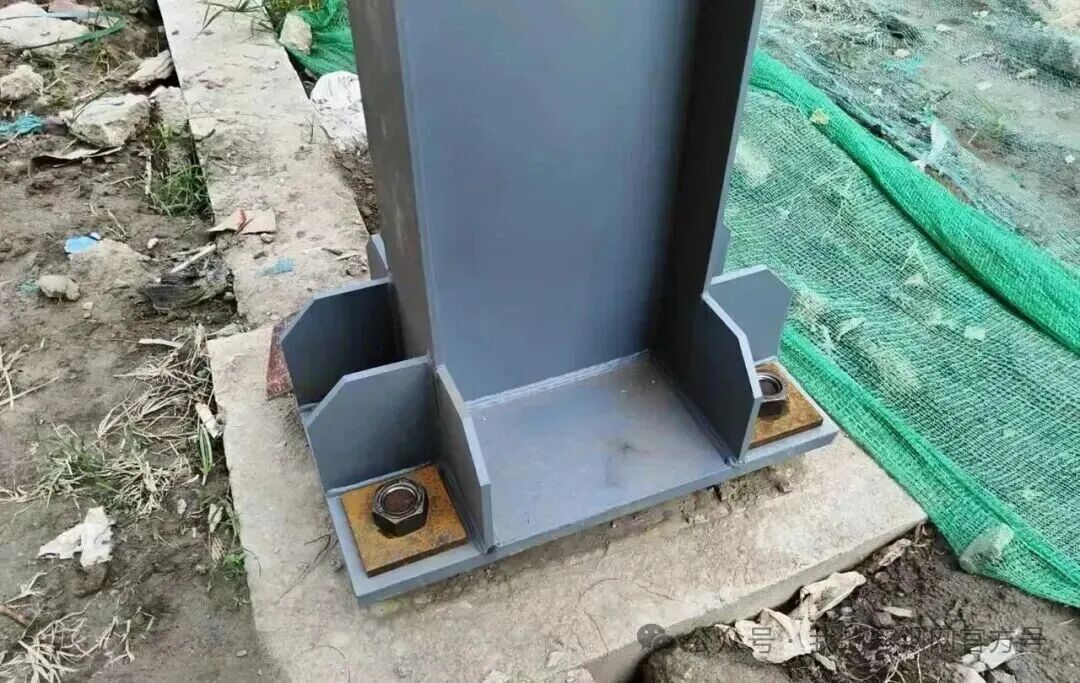

2. 扩孔后，原底板孔洞边缘的承压面积减小，导致局部承压不足。此时，需在底板下部增设厚垫板（通常厚度不小于20mm），将垫板与底板进行塞焊或坡口熔透焊。

3. 最后，安装大直径垫片，将螺母拧紧。

关键点：

扩孔后的孔径不应超过螺栓直径的1.5倍。加焊的垫板必须与底板紧密结合，确保传力路径明确，避免出现“虚承压”。

方案三：植筋法（适用于偏位量 50mm ~ 0.2倍柱距，或螺栓损坏严重）

当偏位量较大，扩孔无法满足结构受力要求，或原有螺栓在纠偏过程中已受损时，植筋法是首选方案。

做法：

1. 切断处理：将偏位的原螺栓沿混凝土基础表面切割平整。

2. 定位钻孔：在设计要求的准确位置上进行钻孔。孔径通常比植入钢筋大4-6mm，孔深需满足锚固长度（根据植筋胶性能和钢筋直径计算，通常为15d-20d）。

3. 清孔注胶：必须严格执行“四步法”：一吹（用无油空压机吹出孔内灰尘）、二刷（用毛刷刷除孔壁浮灰）、三吹（再次吹净）、四验（检查孔内干燥清洁）。随后注入高强建筑结构胶（如A级植筋胶），应保证胶体饱满，从孔底逐渐注满孔洞的2/3。

4. 植入钢筋：将新加工的螺栓或钢筋缓慢旋转插入孔底，直至胶体溢出，确保无气泡。

关键点：

植筋法最怕“假粘”。清孔不彻底是植筋失败的主要原因。施工后必须进行现场拉拔试验，抽检数量不少于总数的1‰，且不少于5根，试验值应达到设计值的1.2倍以上。

方案四：过渡板法（适用于严重偏位或群螺栓整体扭转）

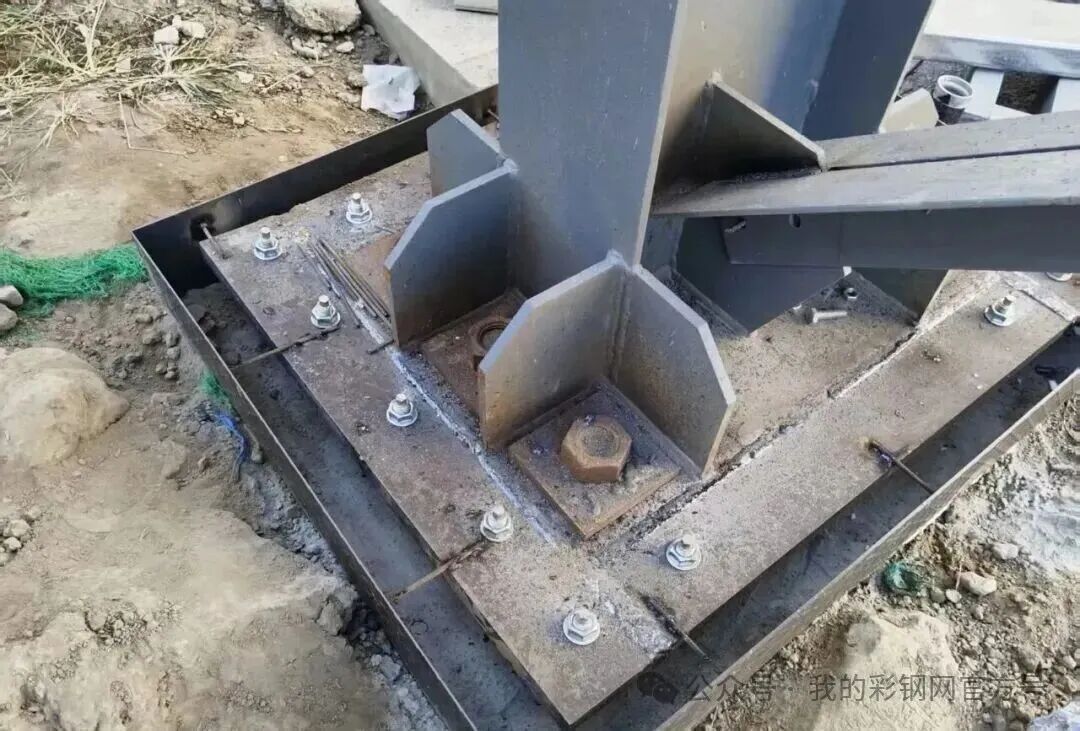

当整个柱脚的螺栓群发生整体偏移或扭转，且偏位量很大（超过50mm）时，植筋或扩孔已无法解决，此时可采用“过渡板（也称转换板）法”。

做法：

1. 制作一块厚度不小于原柱底板厚度的过渡钢板（通常需经过计算确定，厚度一般不小于30mm）。

2. 在过渡板上，按照原柱底板的孔位在上表面钻孔；同时按照现场实际偏位的螺栓位置在板的下表面开长圆孔或直接钻孔。

3. 将过渡板先与原偏位螺栓连接并固定，使其成为一个精准的“基座”。

关键点：

过渡板法属于“以板纠偏”，本质上改变了节点的构造形式。该方案必须提交给设计单位进行节点有限元分析或手算复核，确认在弯矩、剪力作用下，过渡板及焊缝的应力在安全范围内。

相较于事后复杂的补救，事前的预防更为经济有效：

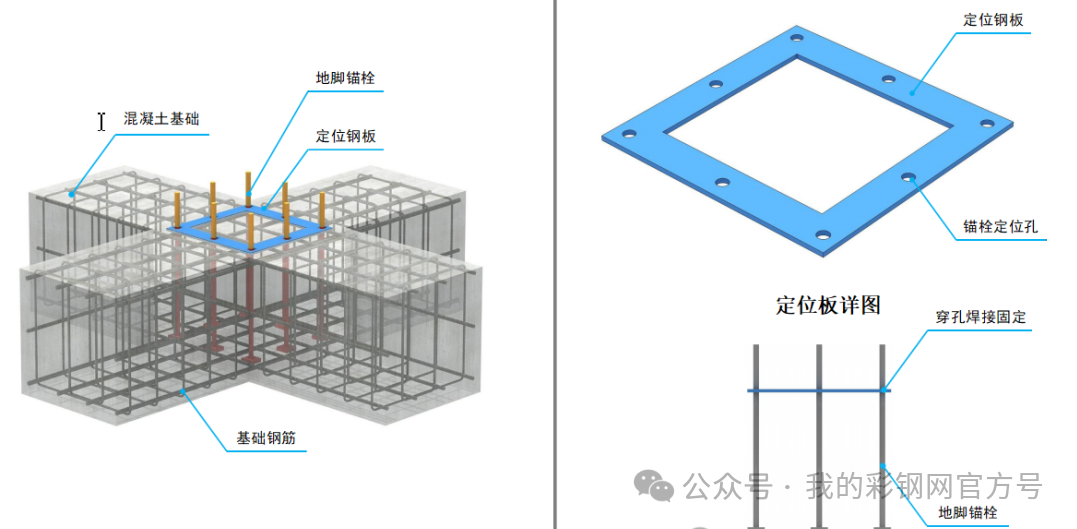

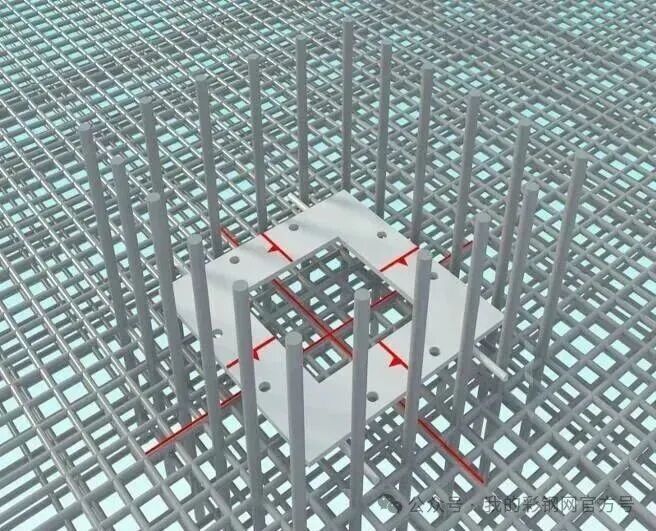

1. 采用“双螺母+定位钢板”固定：在浇筑混凝土前，使用刚度足够的定型化定位钢板将螺栓组整体锁定，并与基础钢筋骨架焊接牢固。

2. 浇筑过程旁站：混凝土浇筑时，安排测量员全程旁站，一旦发现螺栓偏移，立即暂停浇筑进行校正。

3. 二次浇捣工艺：对于精度要求极高的设备基础，可采用“一次浇筑预留孔洞，二次浇筑灌浆”的工艺，虽工期稍长，但能从根本上杜绝螺栓偏位。

结语

面对偏位问题，我们不能心存侥幸，既不能忽视偏位带来的危害，也不必因偏位而过度恐慌。只要依据科学的检测数据，选用合规的处理方案，并在施工过程中严格把控质量关，地脚螺栓的偏位问题完全可以得到妥善解决。
