|
在钢结构工程中，柱脚二次灌浆算得上是一个“不起眼却要命”的工序。说它不起眼，是因为灌完之后就被包裹覆盖，验收时看不见、摸不着；说它要命，是因为一旦出现空鼓、开裂或密实度不足，上部结构的轴力、弯矩传递就会打折扣，严重时甚至影响整体稳定。
二次灌浆的本质，是在钢柱底板与混凝土基础顶面之间的预留空隙（通常50～100mm）内填充专用灌浆料，使其形成密实的传力层。这个传力层承担着将钢柱荷载均匀扩散至基础的关键作用。
目前工程中常用的灌浆材料有两类：水泥基高强无收缩灌浆料和环氧树脂灌浆料。前者性价比高、施工便捷，适用于绝大多数常规工程，流动度一般要求初始值不低于340mm（Ⅱ类产品），28天抗压强度可达60MPa以上；后者粘结强度更高、抗渗耐腐蚀性更好，但成本也高，多用于震动荷载大或有特殊防腐要求的场合 。

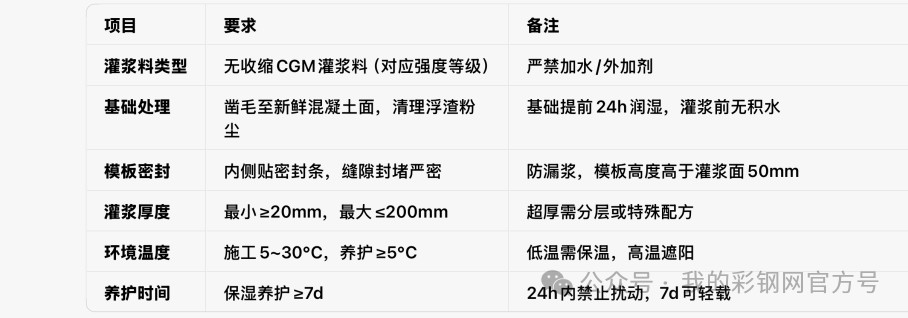

真正决定灌浆成败的，往往不是灌的那一下，而是前期的清理和湿润。
1.基层处理要“露骨”。基础混凝土表面必须凿毛，以露出石子、粗糙度达到10～20mm为宜，然后用高压水枪冲净浮灰和松散物 。这一步很多人做得敷衍，扫两下就开始灌，结果灌浆料和基层粘不住，后期形成两层皮。
2.润湿但不得积水。灌浆前6～12小时对基层充分润湿，让老混凝土吸饱水，避免灌浆料中的水分被过快吸走导致收缩开裂。但灌浆前必须把明水吸干——有积水的地方就是未来的空鼓区 。
3.模板支设要有“溢浆意识”。模板高度应高出灌浆面20～30mm，且必须留出排气通道。如果柱脚底板面积较大，设计时没有预留溢浆孔，那就要在模板上想办法，保证灌浆料能从一侧推进、从另一侧冒出 。

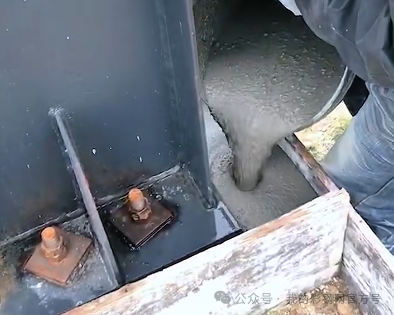

1.从一侧灌，不要四面围攻。这是现场最容易犯的错误。正确做法是选定柱脚的一侧作为灌浆口，让灌浆料依靠自重（或高位漏斗的势能）从该侧推入，气体和浮浆从对侧排出 。一旦从四侧同时灌，空气被裹在中间出不来，拆模后敲击底板，回音沉闷——那就是空鼓了。

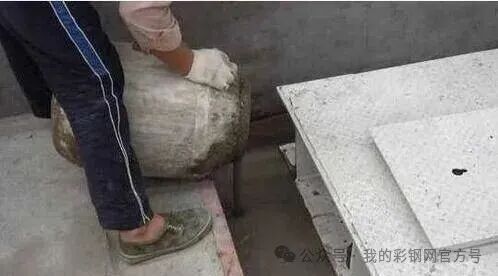

2.连续灌注，不能停停走走。灌浆料加水搅拌后，可操作时间一般在30～60分钟（视气温而定），超过这个时间流动性急剧下降。一旦开始灌注就必须一气呵成，中间停顿会导致冷缝，形成永久性薄弱面。
3.振捣要轻、要巧。水泥基灌浆料本身自流性较好，不宜用插入式振捣棒猛搅，否则容易造成骨料沉降、表面浮浆过厚。对于较厚的灌浆层或截面复杂的柱脚，可用钢筋棍沿模板边缘轻捣辅助排气，或用软轴振捣器短时间点振。振捣时间控制在15～30秒为宜 。
4.膨胀率是硬指标。合格的灌浆料必须具备微膨胀性能——3小时竖向膨胀率0.1%～3.5%，24小时与3小时膨胀率之差0.02%～0.5% 。这个指标的意义在于：灌浆料在塑性阶段膨胀补偿沉降，硬化后继续微膨胀，确保与底板紧密接触。现场加水稀释会直接破坏膨胀效果，严禁这么干。
灌浆完成后，外露部分应及时覆盖保湿养护。常温下湿养不少于7天，低温环境适当延长。养护期间避免扰动和震动——旁边还在吊装钢梁、人员在柱脚上踩来踩去，都会影响粘结质量。
验收检验主要靠锤击法。用小铁锤轻敲底板，回音清脆者为密实，回音沉闷者为空鼓。对于重要工程或大截面柱脚，建议辅以超声波检测，准确判定有效承载面是否达到设计要求 。
一是抗剪键周边。柱脚底板的抗剪键预留槽是最容易灌不实的地方，清理时要特别注意槽内杂物和积水是否处理干净，灌浆时观察是否有浆料从槽口溢出 。
二是冬季施工。当室外日平均气温连续5天低于5℃时，必须按冬施规程执行：灌浆料选择防冻型，拌和水可适当加温（不超过30℃），灌浆后及时覆盖保温，必要时架设暖棚。但同时要防止局部过热导致裂缝 。
柱脚二次灌浆灌得好，钢柱与基础浑然一体；灌不好，荷载传递路径中断，再精确的安装、再漂亮的焊缝都打了折扣。施工现场常有赶工期的心态，觉得“灌浆而已，差不多就行”，但结构不会跟你“差不多”—它只会用后期的沉降、位移和裂缝来回应当初的草率。
|
