【钢结构政策·技术】门式刚架-梁柱端板节点设计

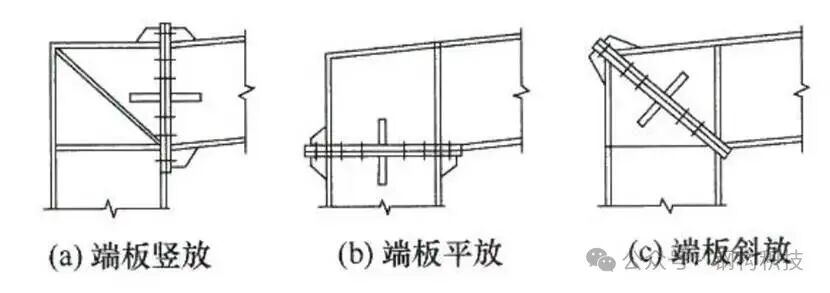

一、门刚梁柱节点形式：

• 端板竖放：施工最方便，应用最普遍；但当竖向荷载很大或螺栓布置困难时，受力效率较低。

• 端板平放：直接承受竖向荷载，能有效减少节点剪力，但会影响系杆等构件的安装顺序。

• 端板斜放：可最大化抗弯力臂，受力效率最高，适合大弯矩节点，但对加工精度和安装技术要求较高。

二、节点设计验算内容：

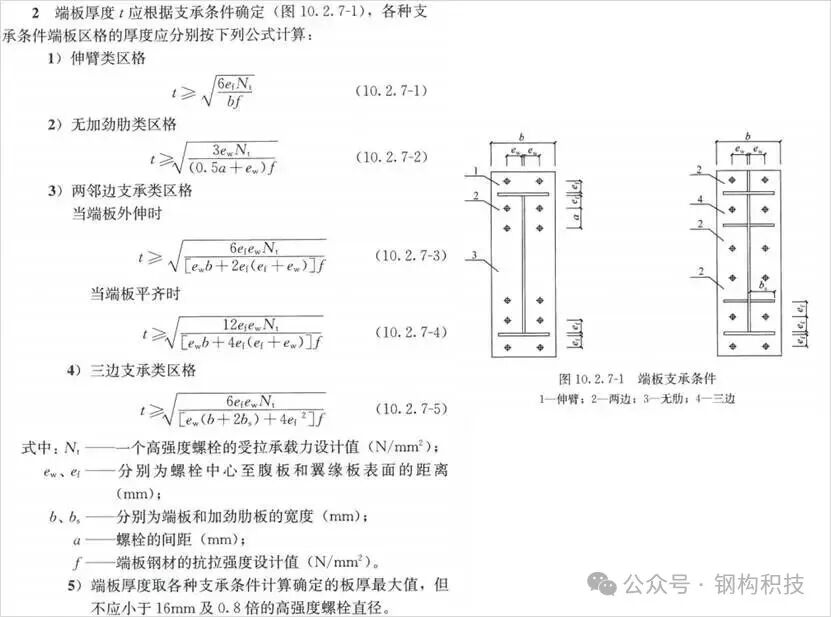

1.端板厚度验算：

按照不同区格分别按下列公式计算：

2.螺栓承载力验算

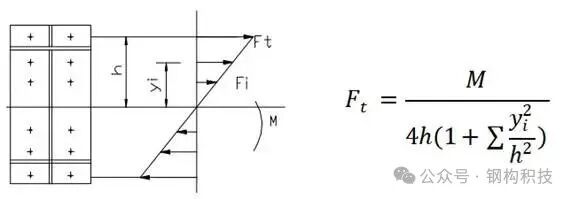

假定1:中和轴在螺栓群形心

受拉翼缘和受压翼缘螺栓对称布置，至少布置两排，计算时，所有螺栓承受拉力和剪力，并不计轴向力的影响。

最大拉力计算为：

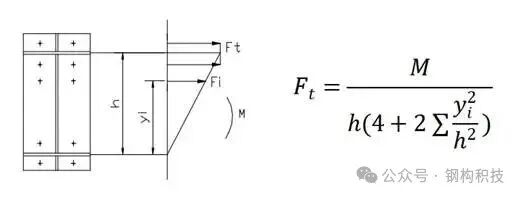

算法2:假定中和轴在受压翼缘中心

受压翼缘的螺栓至少布置两排，计算时，假定受拉翼缘的螺栓只承受拉力，受压翼缘的螺栓只承受剪力，并不计轴向力的影响，受拉翼缘的最上两排螺栓承受相同拉力。

最大拉力计算为：

3.梁与端板焊缝验算:

构件与端板的焊缝采用：翼缘采用坡口焊缝，腹板采用角焊缝。翼缘坡口焊缝可不进行焊缝强度验算，仅验算腹板角焊缝。

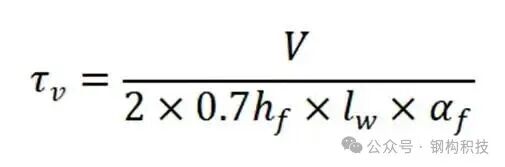

腹板处焊缝应力计算：

注：af为钢标中第11.2.6条要求，当焊缝计算长度lw超过60hf时，焊缝的承载力设计值应乘以折减系数af。

4.外伸加劲肋验算:

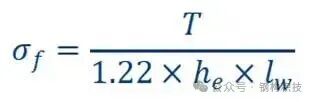

加劲肋与端板连接处的角焊缝应力计算值：

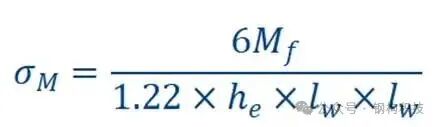

弯矩作用下的角焊缝应力计算值

剪力作用下的角焊缝应力计算值

弯剪作用下加劲肋与翼缘连接处的角焊缝应力计算:

5.端板处构件腹板强度验算

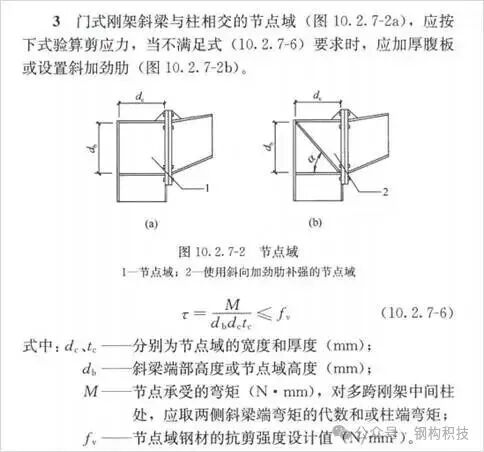

6.梁柱连接节点域验算

（1）抗剪强度计算

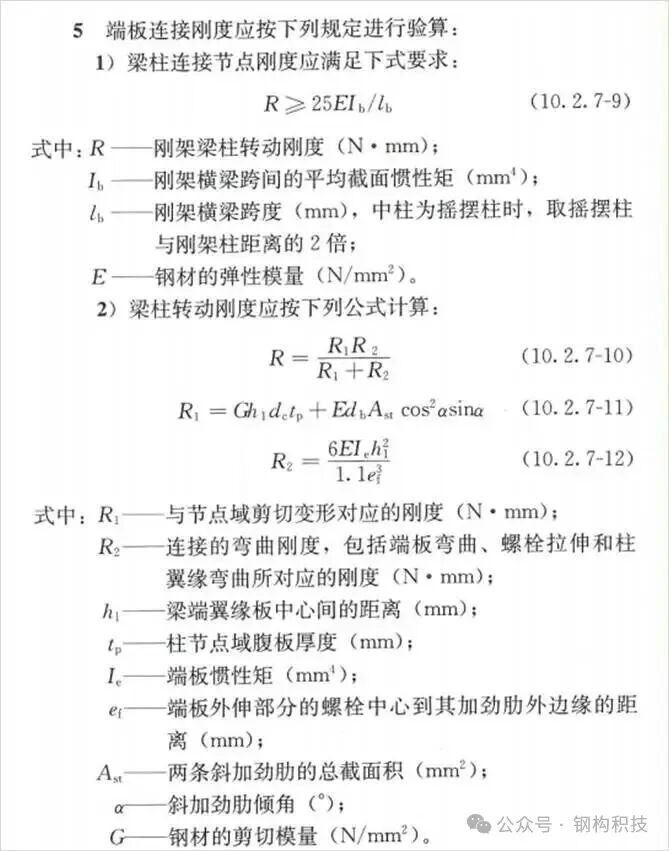

（2）节点域刚度计算：

（3）节点域加强方式

①设置斜加劲肋，

②增加柱腹板厚度

③节点域柱腹板贴焊补强板
