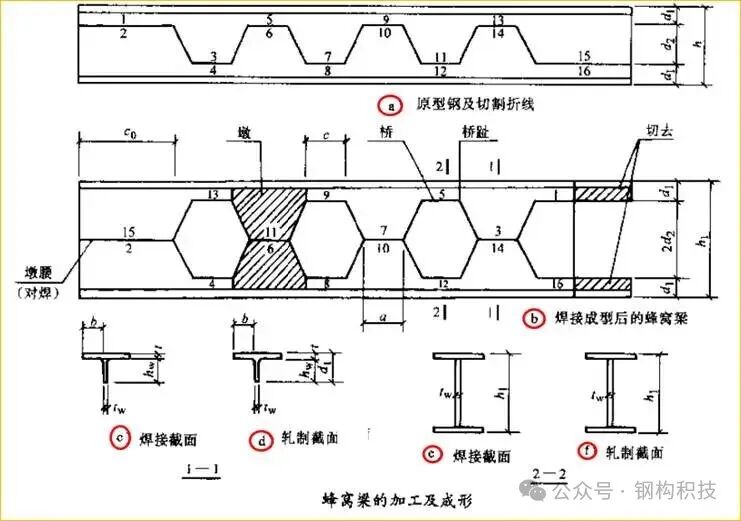

蜂窝梁：将焊接/轧制H型钢腹板按设定齿槽折线切割，错开后将腹板凸出部分对齐焊接，形成带蜂窝状空格的H形钢梁。
二、结构特点 - 腹板开设规则六边形（主流）、圆形等孔洞，外观似蜂窝；
- 优化钢材截面分布，减轻自重，同时提升抗弯刚度、整体承载力；
- 节约钢材，便于管线穿越孔洞布置。
三、适用应用场景
四、常用截面与孔型 - 母材截面：热轧/焊接H型钢
- 孔洞形式：六边形（最常用）、圆形
 ![]()
五、执行规范 - 《钢结构设计标准》GB 50017—第6章
- 《钢结构设计设计手册》第11.2节—蜂窝梁专项

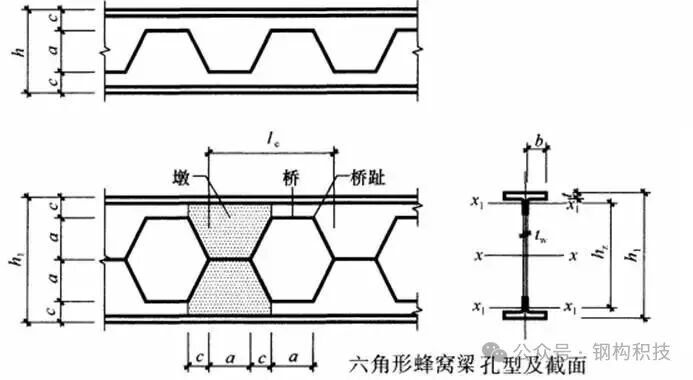

六、蜂窝梁檩条 孔型与扩大比 1.优选六角形孔，方便下料切割与工厂制作； 为设计和制作方便，蜂窝梁槐条宜采用六角形孔型， 2.核心参数 扩大比β=h1/h, 其切割尺寸按下列公式计算:  ![]()
式中：h为原型钢高度；β蜂窝梁的高度与原型钢高度之比。 3.常用标准扩大比 当β=1.5时，a=0.5h，c=0.25h  ![]()
七、设计必须验算指标： 抗弯强度 抗剪强度 整体稳定性 孔洞周边局部稳定 正常使用极限状态：挠度

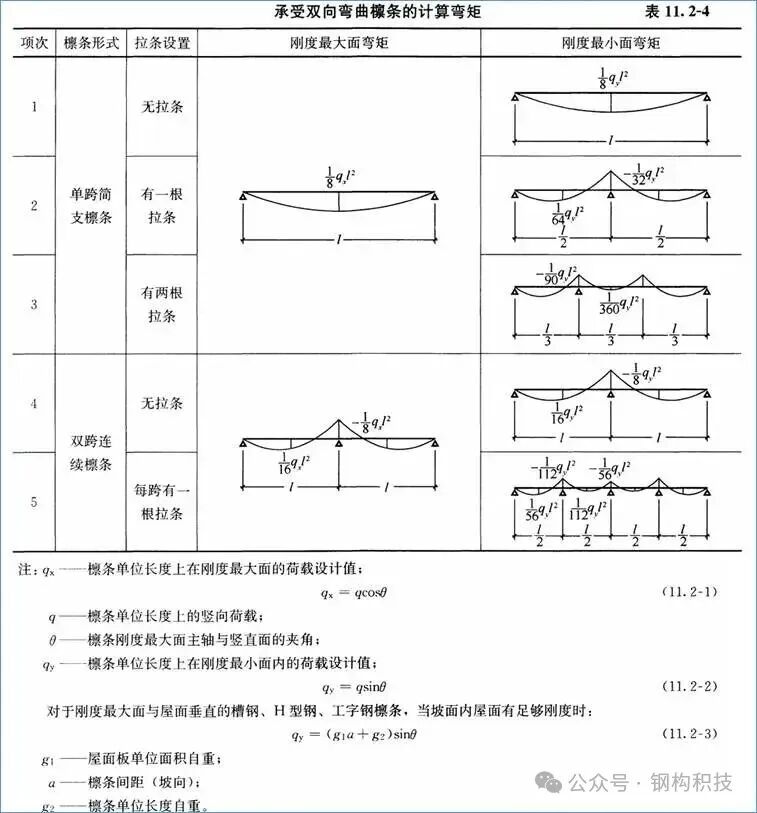

八、蜂窝梁檩条受力与计算特点 承受双向弯曲的蜂窝梁擦条的计算弯矩按表求出；  ![]()

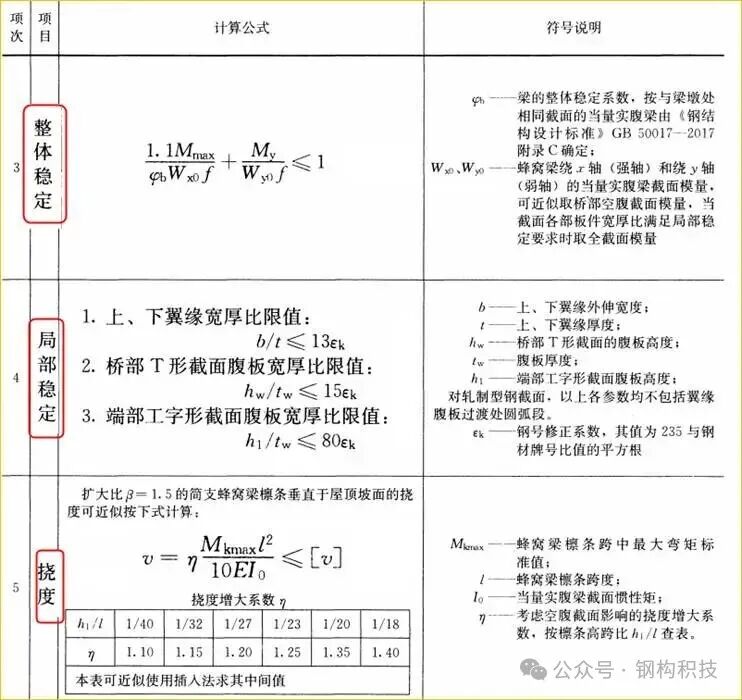

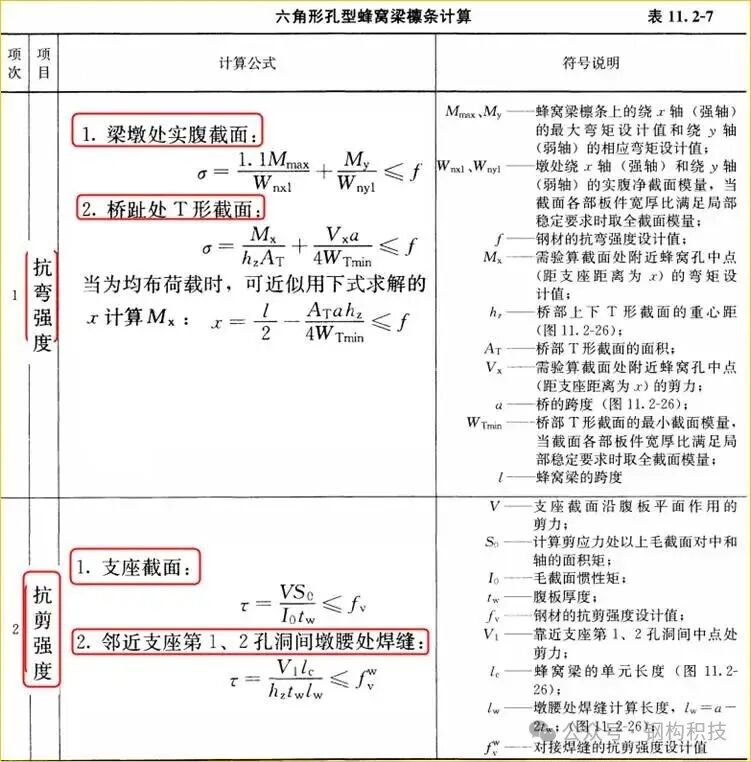

与一般蜂窝梁不同，蜂窝梁檩条承受双向弯曲， 其截面强度计算以及稳定和挠度验算如下表格公式：  ![]()
 ![]()
九、蜂窝梁标准设计步骤 第一步：确定设计条件 l确定用途：屋盖檩条/楼盖梁/平台梁 l已知跨度、间距、屋面/楼面荷载（恒载、活载、风荷载） l确定钢材牌号：Q235、Q355 l确定挠度限值、抗震/非抗震、支承条件（简支/连续） 第二步：初选母材截面与蜂窝孔型 l初选热轧/焊接H型钢作为原梁母材 l选定孔型：优先正六边形孔 l选定扩大比β=h1/h，常用β=1.5 l按扩大比计算蜂窝孔关键尺寸：孔距、孔高、腹板颈宽、切角尺寸 第三步：荷载计算与内力分析 l组合竖向荷载、水平风荷载（檩条为双向受弯） l计算简支/连续梁：最大弯矩、最大剪力 l双向弯曲分别求出绕强轴、弱轴弯矩设计值 第四步：截面几何参数计算 计算成型后蜂窝梁： l截面高度、惯性矩、抵抗矩 l腹板净截面面积、孔洞间颈板截面参数 l回转半径、长细比（用于稳定验算） 第五步：承载力极限状态验算（核心5项） l抗弯强度（双向受弯折算） l抗剪强度（腹板颈板、孔洞截面削弱处） l整体稳定性（弯扭稳定，侧向无支撑时必算） l局部稳定性（孔间腹板、翼缘局部稳定） l孔洞周边强度验算（六边形孔角部应力集中） 第六步：正常使用极限状态验算 验算竖向挠度、水平挠度，满足规范挠度限值（屋面檩条、楼盖梁各有限值）。 第七步：构造设计与节点构造 l蜂窝梁端部实腹段构造（支座处不宜开孔） l孔间加劲肋设置、腹板补强 l拼接节点、支座连接、檩条与主梁连接构造 l工厂切割、焊接工艺要求，焊缝等级 第八步：施工图与加工下料 l绘制蜂窝梁尺寸、孔位排布、切割折线图 l给出母材规格、β值、孔尺寸、焊接要求 l出具加工下料单、施工说明 |
